离心风机基础知识及F式传动轴临界转速解析
作者：王军（139-7298-9387）
关键词：离心风机、F式传动、临界转速、转子动力学、轴系设计
1 离心风机基础概述

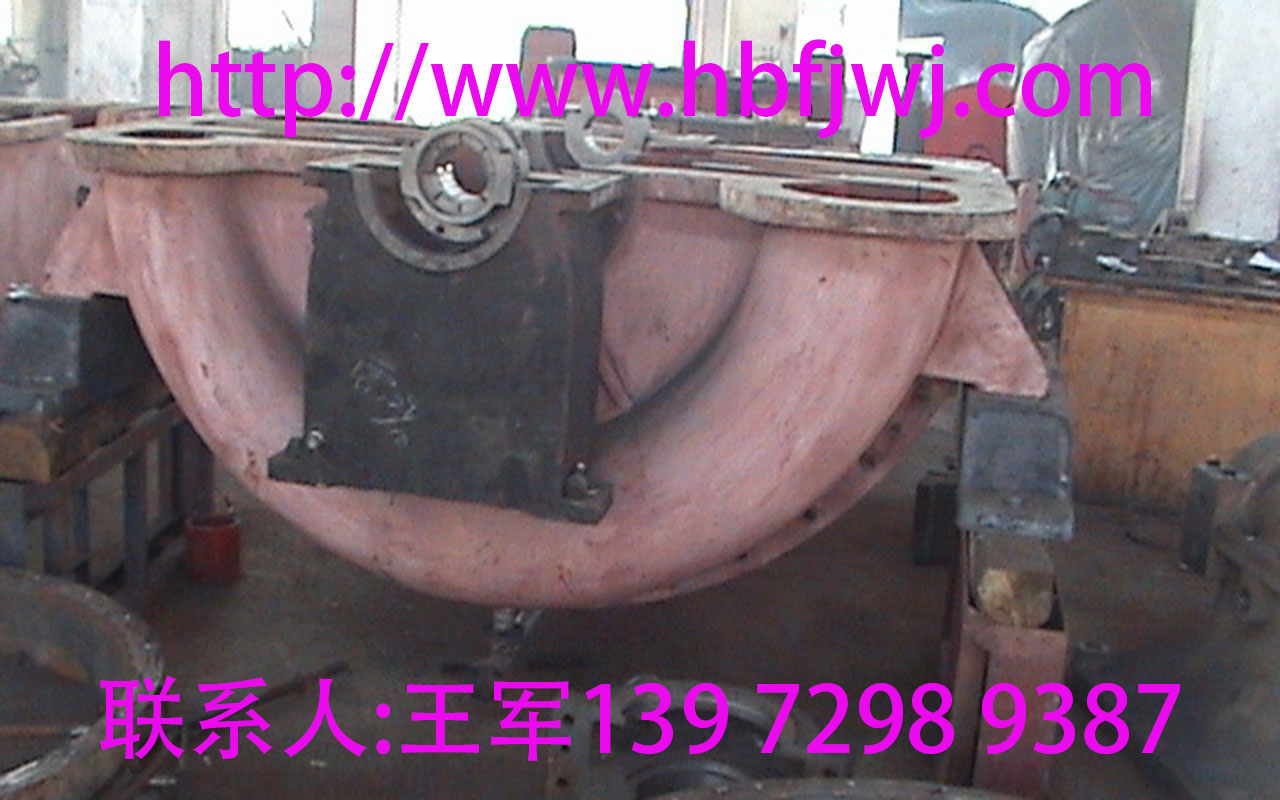

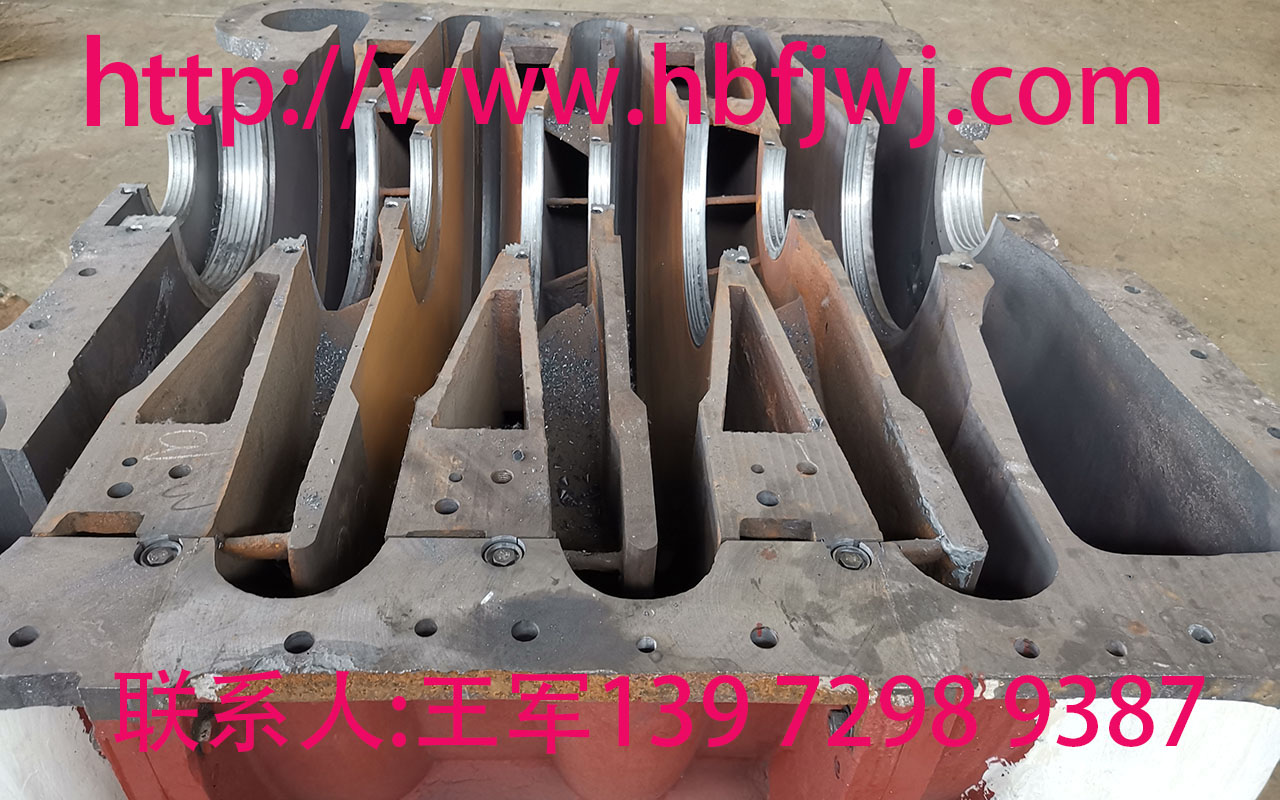

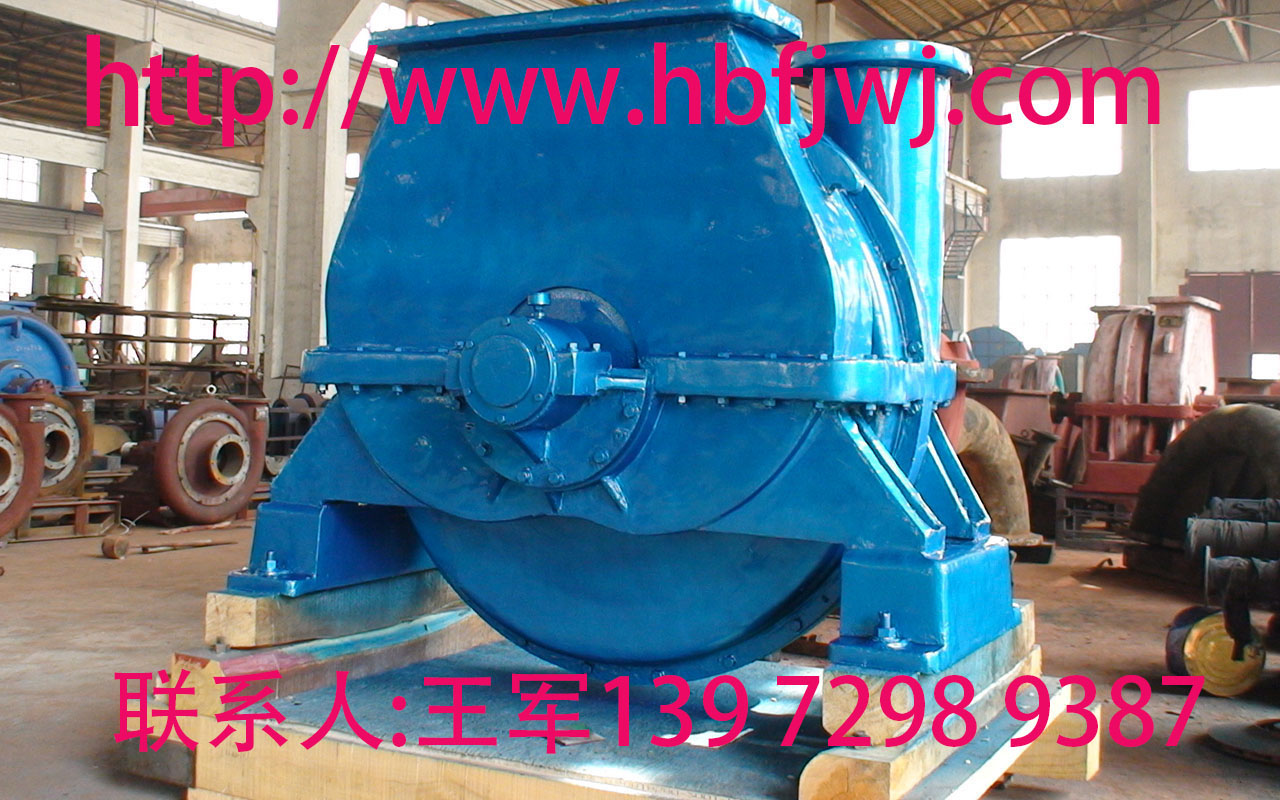

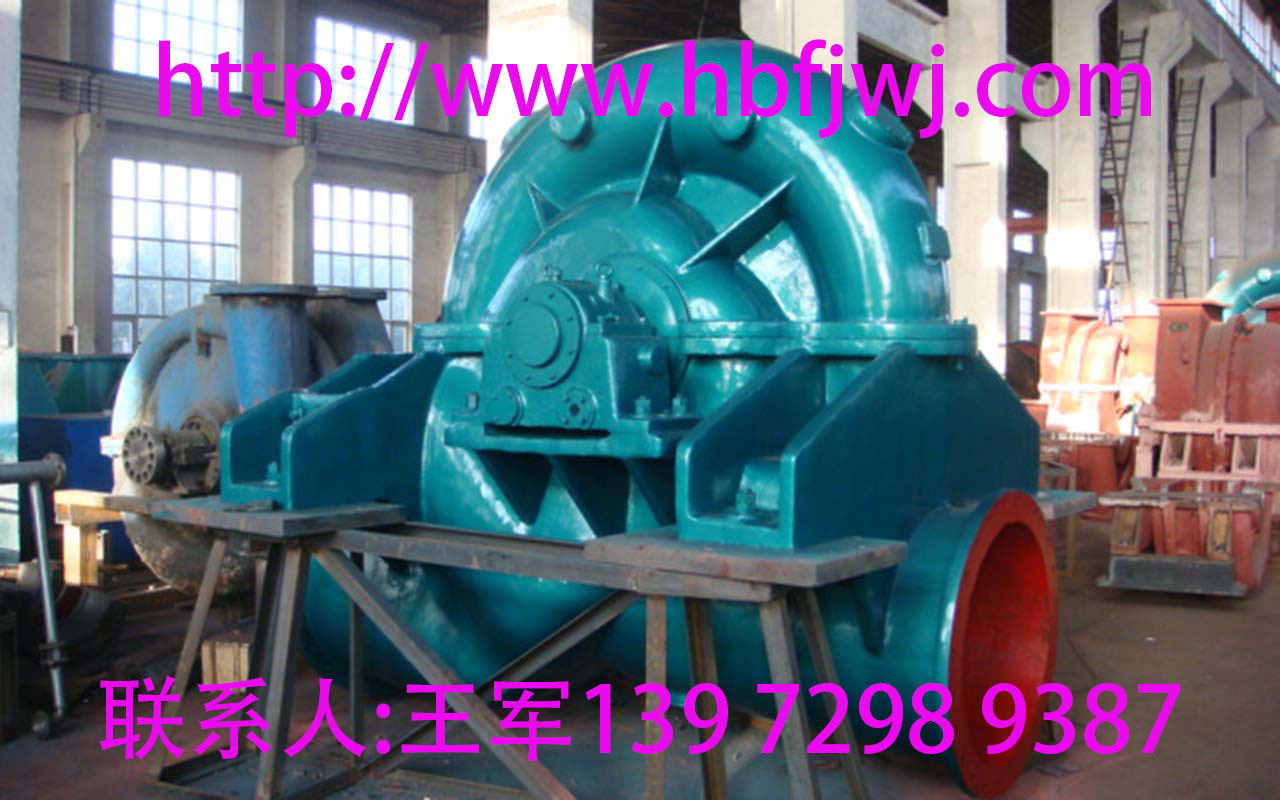

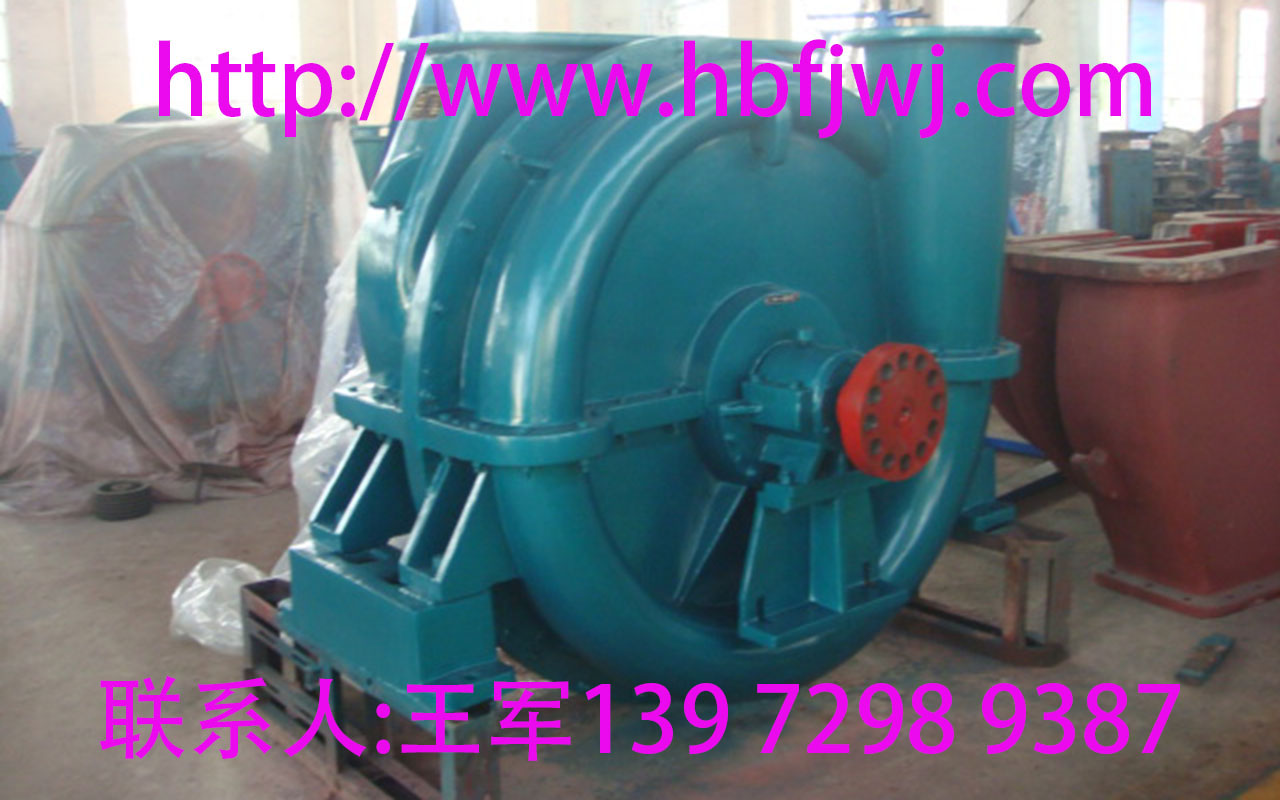

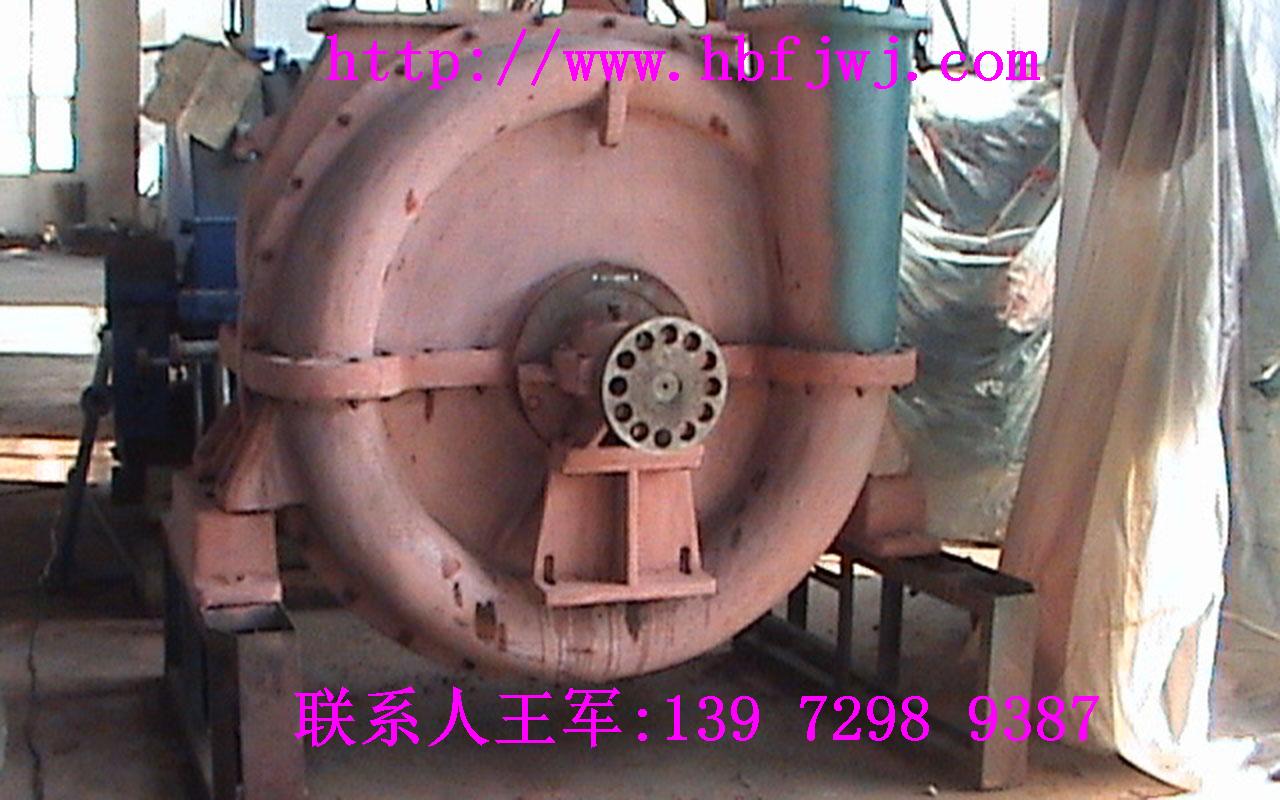

离心风机作为工业领域中最常见的流体输送设备之一，其工作原理基于离心力作用。当叶轮旋转时，气体从轴向进入，在叶轮叶片的作用下获得能量，然后沿径向排出，从而实现气体的增压和输送。离心风机主要由进气口、叶轮、机壳、传动机构和支撑结构等部分组成。

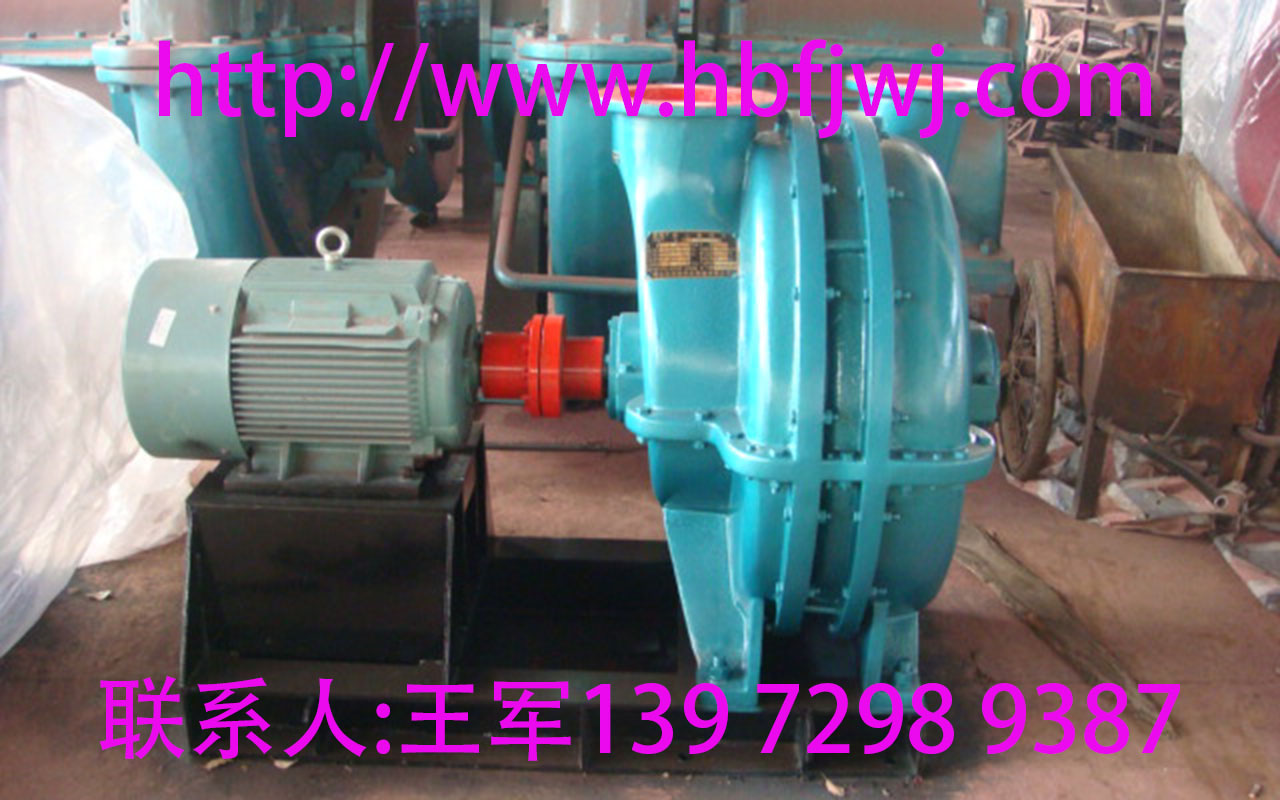

根据传动方式的不同，离心风机主要分为A式（直联传动）、B式（带传动）、C式（悬臂传动）、D式（双支撑传动）和F式（双支撑带传动）等多种形式。其中F式传动因其结构紧凑、传动效率高、维护方便等特点，在中等功率风机应用中备受青睐。
F式传动风机的核心特征在于其轴系设计——风机叶轮安装在双支撑轴承之间，通过带轮进行动力传递。这种结构既保证了转子系统的稳定性，又提供了传动比的灵活性，但同时也对轴系的动态特性提出了更高要求。
2 转子动力学基础
要深入理解临界转速问题，首先需要掌握转子动力学的基本概念。转子系统是指围绕固定轴线旋转的机械系统，其动力学特性直接影响设备的运行稳定性和寿命。
当转子旋转时，由于质量不平衡、轴系不对中、部件松动等原因，会产生周期性激振力。当激振频率与系统固有频率重合时，系统发生共振，此时对应的转速即为临界转速。在临界转速附近，转子振幅急剧增大，可能导致设备损坏甚至 catastrophic failure。
对于风机这类连续运行的旋转机械，临界转速的计算和规避显得尤为重要。设计时必须确保工作转速远离临界转速区域，通常要求工作转速低于一阶临界转速的70%或高于一阶临界转速的130%。
3 F式传动轴系结构与特点

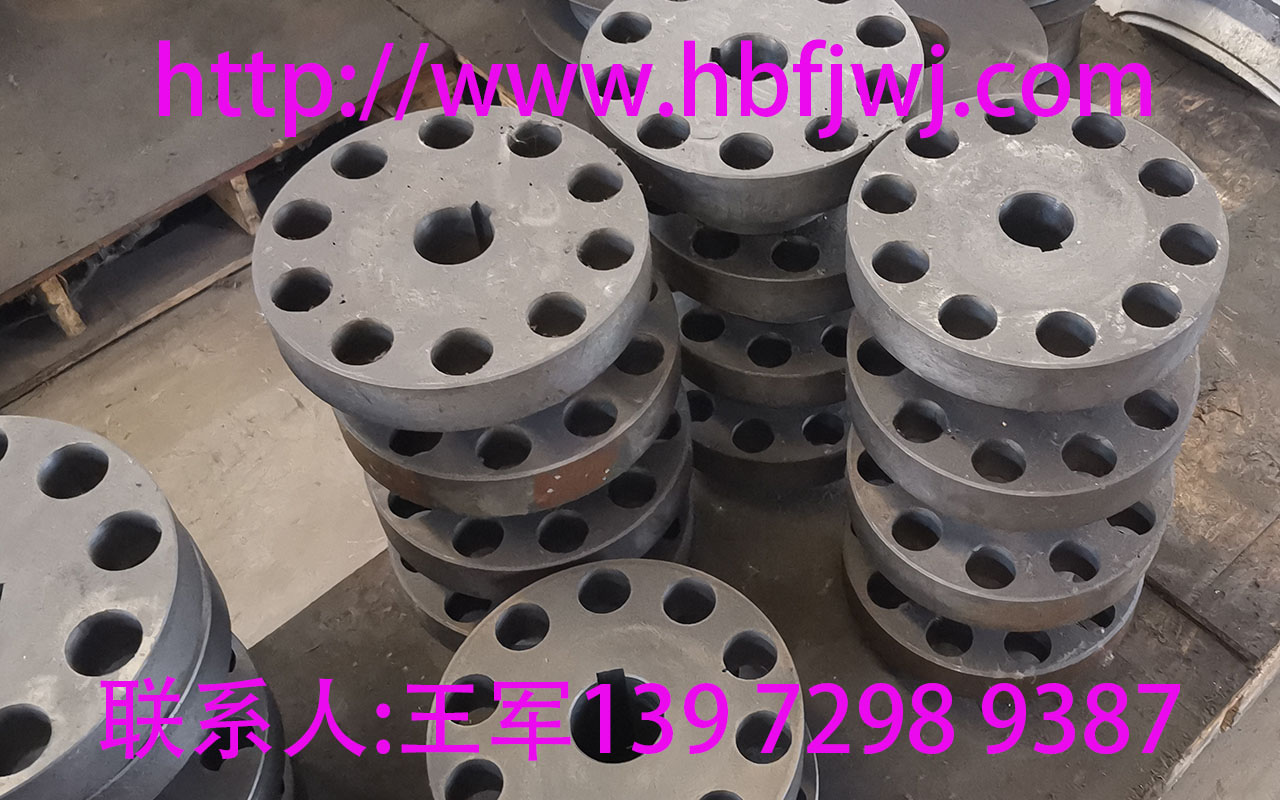

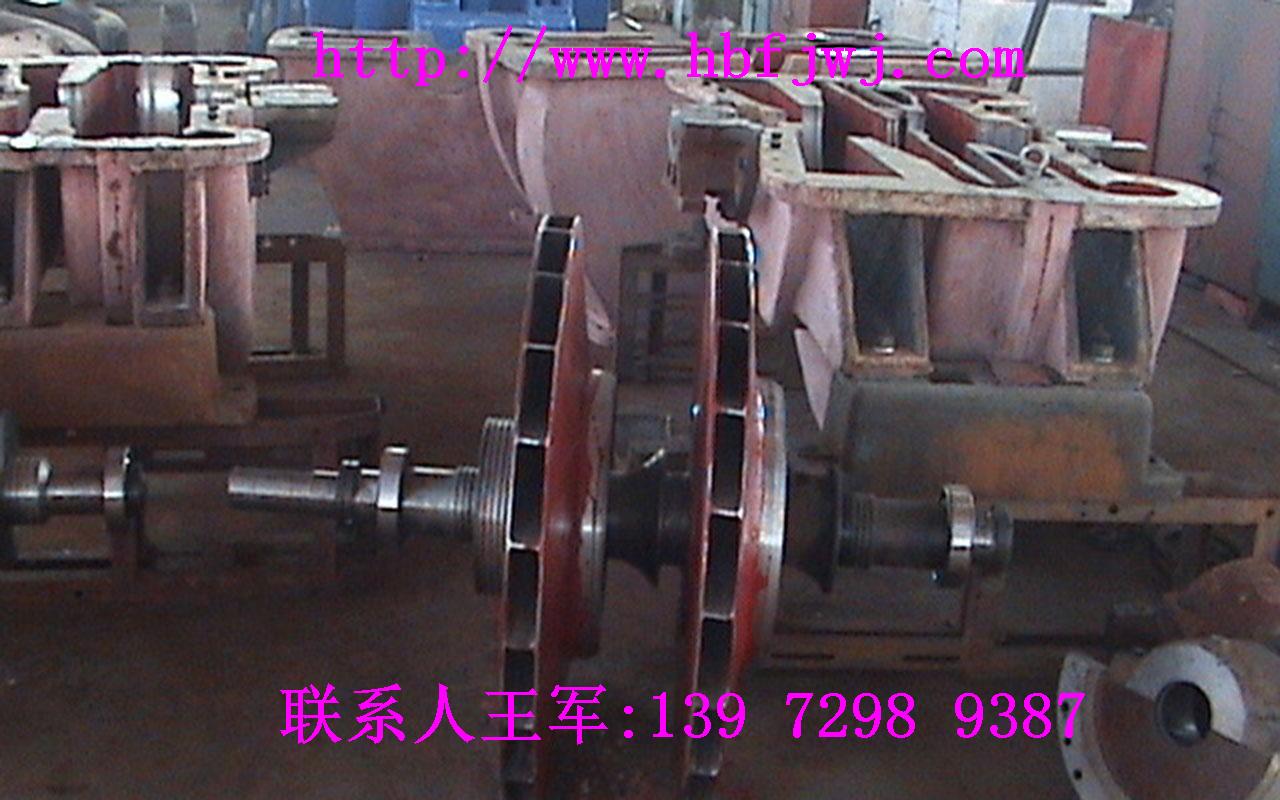

F式传动离心风机的轴系结构相对复杂，主要包括以下组件：

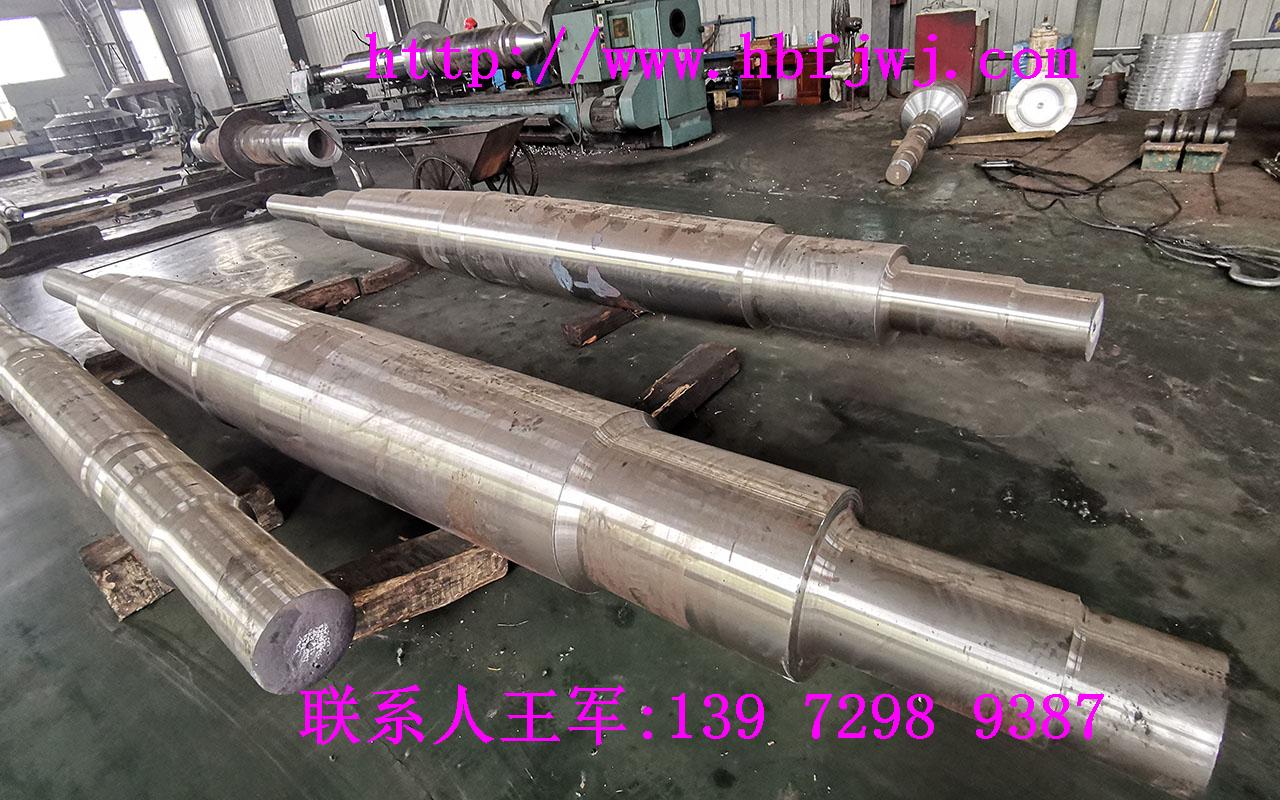

主轴：承担扭矩传递和支撑叶轮的重任
叶轮：气体的能量转换部件，通常为悬臂安装

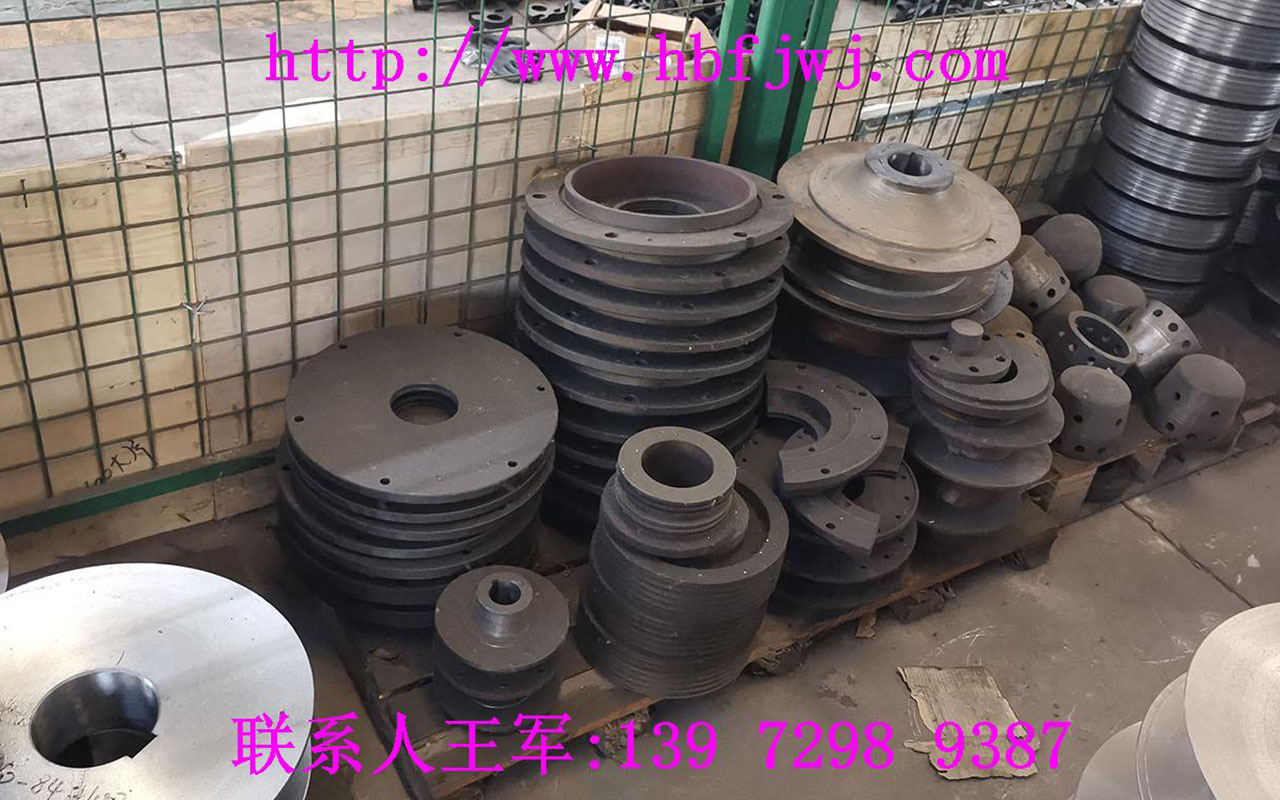

带轮：动力输入部件，通过V带或同步带与电机连接
轴承：通常采用双支撑结构，包括驱动端和非驱动端轴承

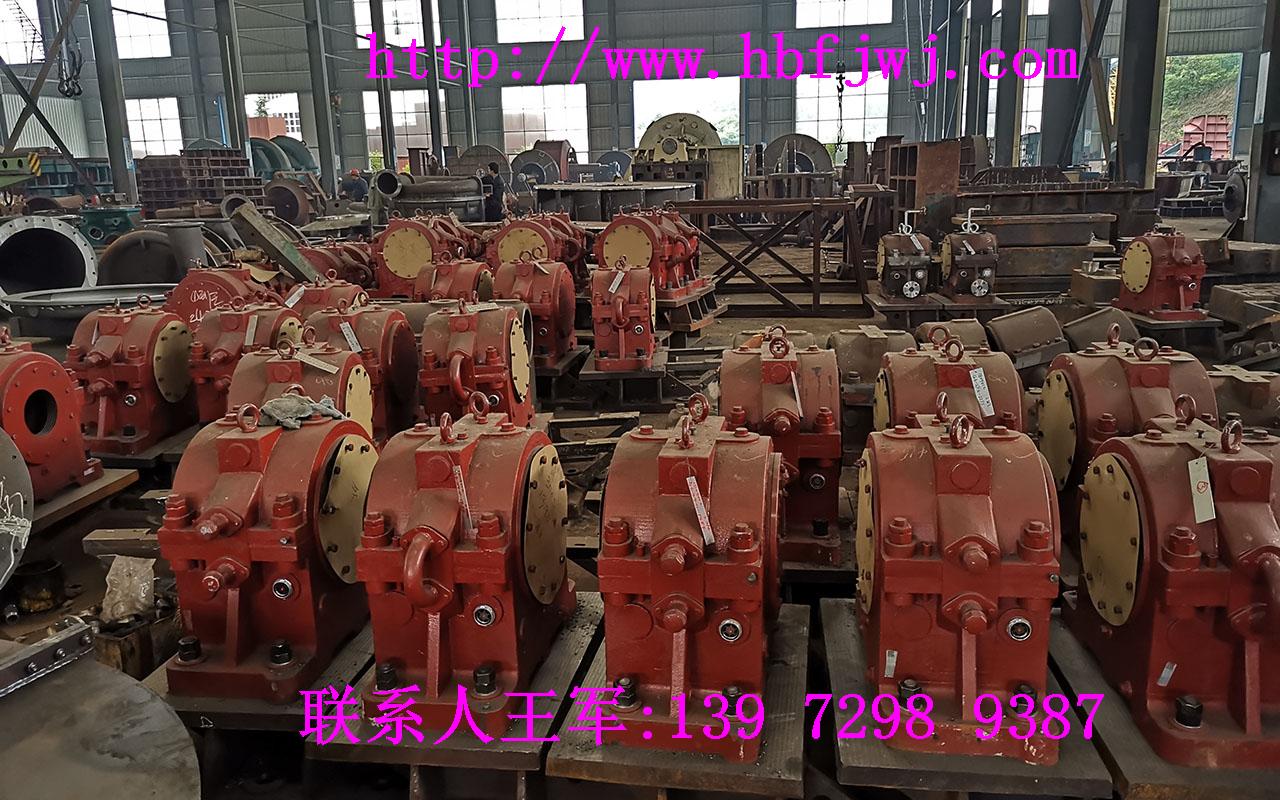

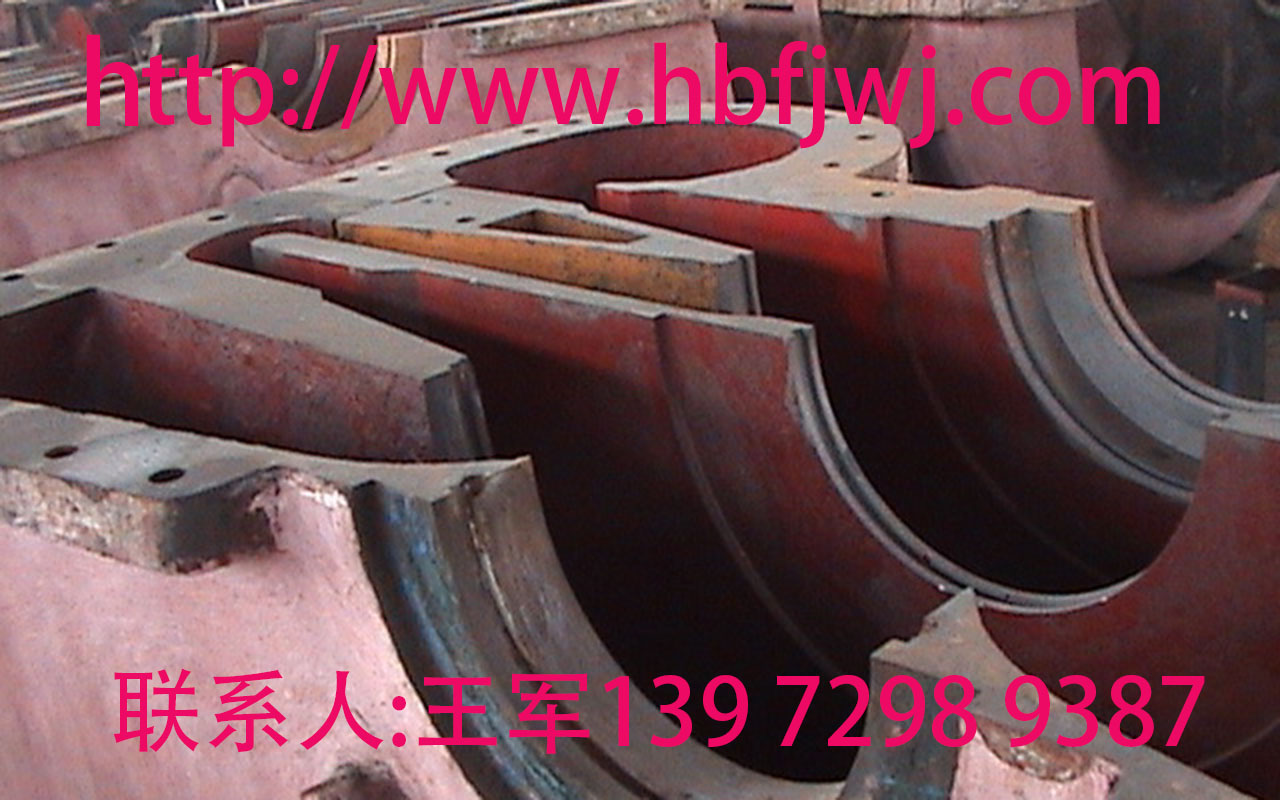

轴承座：提供稳定的支撑环境
这种结构的特点是：
1. 叶轮位于两支撑点之间，减少了悬臂效应
2. 带轮通常安装在轴伸端，增加了系统的不对称性
3. 轴系跨度较大，柔度较高
4. 带传动引入了额外的质量和刚度影响因素
F式传动轴系的这些特点使得其临界转速计算比直联式风机更为复杂，需要考虑带轮质量、带张力对系统刚度的影响等多重因素。
4 临界转速的理论基础
4.1 单圆盘转子的临界转速
最简单的转子系统是单圆盘Jeffcott转子，它由一根无质量弹性轴和中间安装的一个集中质量圆盘组成。该系统临界转速的计算公式为：
临界转速等于二π分之一乘以根号下（轴刚度除以圆盘质量）
用数学表达式表示为：
nc=12πkmnc=2π1mk
其中：$n_c$：临界转速(Hz)$k$：轴刚度(N/m)$m$：圆盘质量(kg)转换为工程常用单位rpm（转/分钟）：
Nc=602πkm≈9.55kmNc=2π60mk≈9.55mk
4.2 多圆盘转子的临界转速
实际风机轴系通常包含多个集中质量（叶轮、带轮、轴承等），属于多圆盘转子系统。其临界转速计算需采用更为复杂的方法，如Rayleigh能量法、Dunkerley近似法或Transfer Matrix传递矩阵法等。
Dunkerley经验公式提供了一种简便的近似计算方法：
n阶临界转速的平方分之一等于各个单独质量系统临界转速平方分之一之和
数学表达式为：
1Nc12≈1N12+1N22+1N32+...+1Nn2Nc121≈N121+N221+N321+...+Nn21
其中：
$N_{c1}$：系统一阶临界转速
$N_1, N_2, ..., N_n$：各质量单独作用时的临界转速
4.3 分布质量转子的临界转速
实际风机轴本身具有分布质量，其临界转速计算更为复杂。对于等截面均匀轴，一阶临界转速计算公式为：
一阶临界转速等于（βL）平方除以二π再乘以根号下（弹性模量乘以惯性矩除以单位长度质量）
数学表达式为：
Nc=(βL)22πEIρAL4=(βL)22πL2EImNc=2π(βL)2ρAL4EI=2πL2(βL)2mEI
其中：
$βL$为频率方程根，对于简支梁一阶模态$βL=π$
$E$：材料弹性模量(Pa)
$I$：轴截面惯性矩(m⁴)
$ρ$：材料密度(kg/m³)
$A$：轴截面积(m²)
$m$：单位轴长质量(kg/m)
$L$：支撑跨度(m)
5 F式传动轴临界转速的计算方法
5.1 简化力学模型
建立F式传动轴的简化力学模型是计算临界转速的第一步。通常将系统简化为多支撑点的连续梁，主要集中质量包括：
叶轮质量$m_i$
带轮质量$m_p$
轴自身分布质量
支撑条件可简化为简支或固定约束，但实际上轴承支撑具有一定弹性，需考虑支撑刚度的影响。
5.2 能量法（Rayleigh法）
Rayleigh能量法适用于估算一阶临界转速，其基本原理是系统最大动能等于最大势能。计算公式为：
临界转速平方等于重力加速度乘以（各集中质量乘以其静挠度平方之和加上分布质量积分）分之（各集中质量乘以其静挠度之和加上分布质量积分）
数学表达式为：
其中：
$g$：重力加速度(m/s²)
$m_i$：第i个集中质量(kg)
$y_i$：第i个集中质量处的静挠度(m)
$y(x)$：分布质量处的挠度函数
5.3 传递矩阵法
对于复杂轴系，传递矩阵法更为精确。该方法将转子系统离散为若干段，通过状态向量（位移、转角、弯矩、剪力）的传递关系建立系统方程。
每个轴段的状态向量关系为：
{Z}R=[T]{Z}L{Z}R=[T]{Z}L
其中：
${Z}$：状态向量$[y, θ, M, V]^T$
$[T]$：传递矩阵
下标$L$和$R$分别表示轴段左端和右端
通过边界条件和连续条件，可求解系统特征方程，得到临界转速。
5.4 有限元法
现代风机设计普遍采用有限元法计算临界转速，其精度高且能考虑多种复杂因素。基本步骤为：
1. 建立轴系三维模型
2. 网格划分
3. 定义材料属性、约束条件和载荷
4. 进行模态分析
5. 提取固有频率并转换为临界转速
有限元法能充分考虑： 轴的质量分布轴承的弹性支撑
陀螺效应
剪切变形
温变影响等因素
6 影响临界转速的因素分析
6.1 结构参数影响
1. 轴径与跨度：临界转速与轴径平方成正比，与支撑跨度平方成反比。增加轴径或减小跨度可显著提高临界转速。
2. 材料特性：临界转速与弹性模量的平方根成正比，与材料密度的平方根成反比。选择高比刚度（E/ρ）材料有利于提高临界转速。
3. 质量分布：集中质量的位置和大小直接影响临界转速。叶轮和带轮的质量越大，越靠近跨中，临界转速越低。
6.2 支撑条件影响
实际轴承支撑并非理想刚性，而是具有一定柔度。弹性支撑会降低系统临界转速，支撑刚度越小，临界转速降低越明显。
考虑支撑刚度的临界转速修正公式为：
修正临界转速等于刚性支撑临界转速乘以根号下（支撑刚度除以（支撑刚度加轴刚度））
数学表达式为：
Nc弹性=Nc刚性kbkb+ksNc弹性=Nc刚性kb+kskb
其中：
$k_b$：轴承支撑刚度(N/m)
$k_s$：轴刚度(N/m)
6.3 带传动的影响
F式传动中，带张力会对轴系产生附加弯矩和支撑反力，影响系统刚度。同时，带轮的质量和转动惯量也会改变系统动力学特性。
带张力引起的附加支撑刚度$k_t$可估算为：
kt=Tδkt=δT
其中：$T$：带总张力(N)$δ$：带轮处轴的挠度(m)6.4 温变影响
风机运行中，轴系温度变化会导致材料弹性模量改变，进而影响临界转速。一般温度升高，弹性模量降低，临界转速下降。
温度修正公式为：
ET=E0(1−αΔT)ET=E0(1−αΔT)
NcT=Nc01−αΔTNcT=Nc01−αΔT
其中： $E_T$：温度T时的弹性模量 $E_0$：室温下的弹性模量 $α$：材料温度系数 $ΔT$：温升
7 临界转速的测试与验证
7.1 实验模态分析
理论计算需通过实验验证，实验模态分析是确定实际临界转速的有效手段。常用方法包括：
锤击法：通过力锤激励测量频响函数
正弦扫频：逐步改变激励频率测量响应
运行振动测试：在运行过程中监测振动变化
7.2 启停过程分析
通过监测风机启停过程中的振动响应，可以准确识别临界转速。当转速接近临界值时，振动幅值会出现峰值，相位会发生180°跳变。
Bode图和Nyquist图是分析临界转速的重要工具，能够清晰显示振幅和相位随转速的变化关系。
7.3 安全裕度评估
为确保风机安全运行，工作转速与临界转速之间需保持足够的安全裕度。通常要求：
对于刚性轴：工作转速 < 0.7 × 一阶临界转速
对于柔性轴：工作转速 > 1.3 × 一阶临界转速 且 < 0.7 × 二阶临界转速
8 提高临界转速的设计措施
8.1 结构优化设计
1. 合理布置支撑点：优化轴承位置，减小最大挠度
2. 质量平衡配置：将大型集中质量靠近支撑点布置
3. 采用阶梯轴：根据弯矩分布优化轴径，提高材料利用率
4. 减轻质量：在保证强度前提下减少不必要的质量
8.2 材料选择与处理
1. 高强度材料：选用高强度合金钢，提高比刚度
2. 热处理工艺：通过调质处理提高材料疲劳强度
3. 表面强化：采用喷丸、渗碳等工艺提高表面强度
8.3 主动控制技术
现代高端风机开始采用主动控制技术规避共振：
磁轴承技术：通过电磁力主动调节支撑刚度
主动平衡系统：实时检测和校正不平衡量
可变刚度支撑：根据转速调整支撑特性
9 工程应用实例分析
某型号F式传动离心风机设计参数：功率：75kW工作转速：2950rpm叶轮质量：85kg

带轮质量：25kg轴径：80mm支撑跨度：1200mm材料：42CrMo
采用有限元法计算得到一阶临界转速为4520rpm，工作转速/临界转速 = 0.65，满足刚性轴设计要求（<0.7）。风机运行平稳，振动速度值<2.8mm/s，优于国家标准要求。
10 结论与展望
F式传动离心风机轴的临界转速分析是确保设备安全运行的关键环节。通过理论计算、数值模拟和实验验证相结合的方法，可以准确预测临界转速，并采取有效措施规避共振区域。
未来发展趋势包括：
1. 多物理场耦合分析：考虑流固耦合、热-机械耦合等效应
2. 智能化设计：利用人工智能算法优化轴系结构
3. 状态监测与预警：基于大数据分析实现故障预测和健康管理
4. 新材料应用：碳纤维复合材料等轻量化高刚度材料的应用
掌握临界转速分析技术，对于风机设计工程师提高产品可靠性和竞争力具有重要意义。本文介绍的基础理论和方法可为工程实践提供有益参考。
