离心式鼓风机核心技术解析与性能探讨

作者：王军（139-7298-9387）

关键词：离心式鼓风机、性能曲线、风机定律、喘振、喘振线、管网阻力、效率、叶轮、比转速

引言

在工业流体输送与气体处理领域，离心式鼓风机扮演着至关重要的角色。其广泛应用于污水处理、冶金、化工、电力、建材等诸多行业，负责提供稳定的空气动力或工艺气体。作为一名风机技术从业者，深入理解离心式鼓风机的内在工作原理、性能特性及其与外部系统的匹配关系，是进行设备选型、高效运行、故障诊断及节能改造的基石。本文将系统性地解析离心式鼓风机的核心基础知识，并重点对其性能进行深入的探讨。

第一章 离心式鼓风机的基本工作原理与结构

离心式鼓风机是一种依靠机械能转化为气体动能和压力能的叶片式流体机械。其核心工作原理基于牛顿第二定律和离心力作用。

1.1 工作原理
当电机驱动风机叶轮高速旋转时，叶轮叶片通道内的气体在叶片的推动下随之旋转。气体在高速旋转的叶轮内受离心力作用，从叶轮中心（进口）被抛向叶轮外缘（出口）。在此过程中，气体的流速急剧增加，动能增大。随后，高速气体进入截面积逐渐扩大的蜗壳或扩压器，流速逐渐降低，根据伯努利方程，气体的部分动能在此转化为静压能，从而使气体的压力得到提升。最终，具有一定压力的气体从风机出口排出，进入管网系统。

简而言之，工作过程可分为三个阶段：加速（叶轮内）→ 转化（蜗壳/扩压器内）→ 排出。

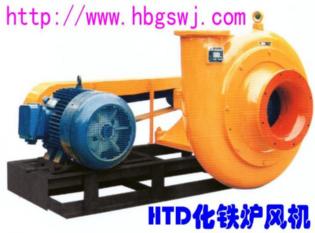

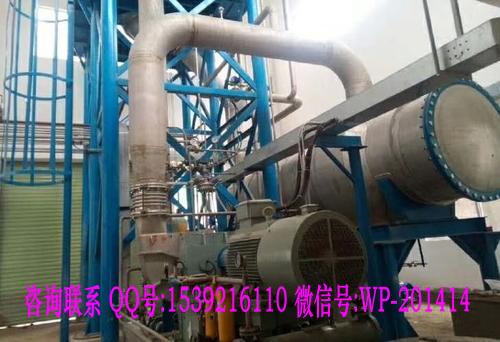

1.2 主要结构组成
一台典型的离心式鼓风机主要由以下几大部分构成：

叶轮（Impeller）：风机的“心脏”，是唯一对气体做功的部件。其结构形式（如开式、闭式）、叶片形状（后向、径向、前向）和加工精度直接决定风机的性能和效率。 机壳（Casing）：通常为蜗壳形，收集从叶轮出来的气体，并引导至出口。其设计旨在高效地将动压转化为静压。 主轴（Shaft）：传递电机扭矩，带动叶轮旋转。 进风口（Inlet）：引导气体平稳均匀地进入叶轮，通常设计成收敛形，以减少进气损失。 轴承箱（Bearing Housing）：支撑主轴，保证其平稳高速运转。 密封装置（Seals）：防止气体从轴端泄漏（***轴封***）或内部高压气体向低压区泄漏（级间密封）。 调节机构（如进口导叶、调速装置）：用于调节风机的流量和压力，适应工况变化。

第二章 核心性能参数及其内在联系

要解析风机性能，首先必须明确其核心性能参数。

流量（Q）：单位时间内通过风机的气体体积，单位为立方米每秒（m³/s）或立方米每小时（m³/h）。它是风机输送气体能力的体现。 压力（P）：风机对气体所做的功的体现。通常分为：
静压（Ps）：气体所具有的垂直于容器壁的压力能，用于克服管网阻力。 动压（Pd）：气体因流动速度而具有的动能，其值为 (气体密度 × 气流速度的平方) / 2。 全压（Pt）：静压与动压之和，即 Pt = Ps + Pd。它是风机赋予气体的总能量。
功率（N）：
有效功率（Ne）：单位时间内气体从风机获得的实际能量，Ne = (流量 × 全压) / 1000 （单位：kW）。 轴功率（Nz）：单位时间内电机传递给风机轴的能量（输入功率），总大于有效功率。
效率（η）：衡量风机能量转换有效程度的指标，是有效功率与轴功率之比，即 η = (Ne / Nz) × 100%。效率越高，能量损失越小。 转速（n）：风机叶轮每分钟的旋转次数，单位是转每分钟（r/min）。它是影响所有性能参数的基础变量。

这些参数并非孤立存在，而是相互关联、相互制约的。对于一个特定的风机，在固定转速和气体密度下，流量与压力、功率、效率之间存在确定的对应关系。

第三章 性能曲线—解读风机特性的“地图”

性能曲线是直观展示在固定转速和气体密度下，风机各性能参数随流量变化而变化的曲线图。它是我们理解和应用风机性能最重要的工具。

3.1 主要性能曲线

压力-流量曲线（P-Q曲线）：这是最核心的曲线。通常表现为一条从左上向右下方倾斜的曲线。它表明：在转速恒定时，风机的全压（或静压）随着流量的增加而逐渐减小。曲线的陡峭程度反映了风机压力对流量变化的敏感度。 功率-流量曲线（N-Q曲线）：这条曲线显示了轴功率随流量变化的趋势。对于后向叶片风机，功率曲线通常比较平坦，或在某一流量点后随流量增加而缓慢上升，这种“非过载”特性有利于电机的选型和安全启动。 效率-流量曲线（η-Q曲线）：这条曲线呈驼峰状。存在一个最高效率点（BEP, Best Efficiency Point）。在该点运行时，风机最节能。偏离该点，无论是流量增大还是减小，效率都会下降。

3.2性能曲线的解读与应用

额定点（Rated Point）：风机设计时预期的最佳工况点，通常位于或接近最高效率点。 工作点（Operating Point）：风机性能曲线与管网阻力曲线的交点。风机实际运行在哪一点，不取决于风机本身，而取决于风机与管网的耦合特性。管网阻力增大（如阀门关小），工作点会沿P-Q曲线向左上方移动，流量减小，压力升高；反之亦然。 稳定工作区：性能曲线上效率较高且运行稳定的区域，通常建议在最高效率点85%以上的效率区间内运行。

第四章 风机定律（相似定律）——性能预测与换算的基石

风机定律揭示了同一系列几何相似的风机，当其尺寸、转速、介质密度发生变化时，性能参数之间的换算关系。这是进行产品系列化设计、性能预测和工况换算的强大工具。

对于同一台风机（尺寸D固定），当转速（n）或介质密度（ρ）改变时，其性能变化遵循以下定律：

流量定律：流量与转速成正比。即 Q1 / Q2 = n1 / n2
（当密度不变时，流量与转速的一次方成正比） 压力定律：压力与转速的平方成正比，与密度成正比。即 P1 / P2 = (n1 / n2)² * (ρ1 / ρ2)
（全压与转速的二次方、密度的一次方成正比） 功率定律：功率与转速的三次方成正比，与密度成正比。即 N1 / N2 = (n1 / n2)³ * (ρ1 / ρ2)
（轴功率与转速的三次方、密度的一次方成正比）

应用举例：若一台风机转速从1000 r/min提高到1100 r/min（增至1.1倍），气体密度不变，则：

流量变为原来的1.1倍； 压力变为原来的1.1² = 1.21倍； 轴功率变为原来的1.1³ = 1.331倍。

此定律清晰地表明，调速是调节风机流量的高效节能手段。小幅降低转速即可大幅降低功率消耗。

第五章 不稳定工况与喘振—安全运行的“红线”

5.1 喘振（Surge）
喘振是离心式鼓风机最危险的不稳定运行工况。当风机流量减小到一定程度时，会出现气流在叶道内产生严重的旋转脱离，导致出口压力剧烈波动、流量急剧脉动的现象。风机及管道会产生强烈的振动和异常噪音，如喘大气般，故称“喘振”。长时间喘振会严重损坏轴承、密封甚至叶轮，导致灾难性事故。

5.2 喘振线（Surge Line）
在性能曲线的左上端，存在一条将稳定工作区与喘振区分隔开的边界线，即喘振线。喘振线左侧为喘振区，右侧为稳定区。风机绝对禁止在喘振区内运行。

5.3 防喘振措施

选型设计：确保风机额定工作点远离喘振线，留有足够的安全裕量。 操作维护：避免在低流量工况下长时间运行。 设置防喘振控制：最有效的方法是安装“防喘振阀”和控制系统。当检测到流量接近喘振线时，控制系统会自动打开安装在风机出口旁通管道上的防喘振阀，通过旁通泄放一部分气体，从而增大风机本身的流量，使工作点移回稳定区。虽然会损失部分能量，但保护了设备安全。

第六章 性能调节与节能运行

实际生产中，工况需求经常变化，需要对风机性能进行调节。主要调节方式有：

节流调节：通过改变出口或进口阀门开度来改变管网特性曲线，从而改变工作点。方法简单，但节流损失大，能耗高，经济性差。 进口导叶调节：在风机进口处安装可调角度的导叶，使气流在进入叶轮前产生预旋，改变风机的性能曲线。比节流调节高效，是常用的部分负荷调节手段。 调速调节：通过变频器、液力耦合器等改变风机转速，从而改变整个性能曲线。根据风机定律，功率与转速的三次方成正比，因此调速调节是节能效果最显著的流量调节方式，是现代风机节能改造的首选方案。

第七章 选型与应用要点

正确的选型是保证风机高效、稳定、长寿命运行的前提。

明确需求：准确确定系统所需的最大/最小流量、压力、介质成分、温度、密度等。 计算管网阻力：绘制管网阻力曲线，确定实际工作点。 选择风机型号：使风机在额定转速下的性能曲线上的高效区能够覆盖系统的工作点，且工作点应远离喘振区。 考虑裕量：通常流量留有5%~10%，压力留有10%~15%的裕量，但不宜过大，以免风机长期在低效区运行。 比较效率：在满足性能的前提下，选择效率更高、高效区更宽的风机。 确定调节方案：根据负荷变化情况，选择最经济的调节方式。

结语

离心式鼓风机的性能是一个复杂但又有规律可循的系统工程。深刻理解其性能曲线、掌握风机定律、警惕喘振等不稳定工况，并运用科学的调节手段，是实现风机安全、高效、经济运行的关键。随着智能制造和节能减排要求的不断提高，对风机技术的钻研也将持续深入。希望本文能为同行提供一个系统性的参考框架，共同推动风机技术应用水平的提升。
