C200-1.6型多级离心风机技术解析与应用
作者：王军（13972989387）
关键词：离心风机，C200-1.6，滚动轴承，风机配件，气体输送，性能参数
引言
离心风机作为工业领域的核心气体输送设备，其技术性能直接影响生产系统的稳定性和能效。C系列多级离心风机凭借其独特的结构设计和广泛的应用适应性，在污水处理、冶金鼓风、化工气体输送等领域发挥着不可替代的作用。本文将深入解析C200-1.6(滚动轴承)型风机的技术特性、应用范围及配件系统，为风机技术人员提供全面的专业参考。
1. 离心风机基础理论
1.1 工作原理
离心风机基于动能转换为势能的原理工作。当电机驱动叶轮旋转时，气体从轴向进入叶轮，在离心力作用下沿径向抛出，这一过程使气体获得压力能和速度能。经蜗壳收集后，气体的部分动能进一步转化为压力能，最终形成连续的气流输出。
1.2 性能参数体系
离心风机的核心性能参数包括：
流量：单位时间内输送的气体体积，m³/min
全压：风机出口与进口的总压差，kPa或大气压
转速：叶轮旋转速度，r/min
功率：轴功率（输入功率）和有效功率（输出功率）
效率：反映风机能量转换程度的综合指标
1.3 风机分类体系
根据结构和性能特点，离心风机可分为：
多级离心风机：如C系列，通过多个叶轮串联实现较高压力
单级悬臂风机：如AI420型，结构紧凑，适用于中低压场合
双支撑风机：如S840和AII1240型，转子两端支撑，运行稳定
专用风机：如G系列通风机和Y系列引风机，针对特定工况设计
2. C200-1.6型风机技术解析
2.1 型号释义
"C200-1.6(滚动轴承)"型号包含以下技术信息：
C：代表多级离心风机系列
200：表示额定流量为200m³/min
1.6：表示出口压力为1.6个大气压（约162.4kPa）
滚动轴承：指明风机采用滚动轴承支撑系统
不同于选矿风机型号"C350-1.14/0.987"中的进风口压力标注，本型号未特殊标注进口压力，默认为标准大气压条件。
2.2 结构特点
C200-1.6型风机采用多级叶轮串联结构，主要包括：
进气室：优化气流分布，减少进口涡流
叶轮组：3-5级后向叶片叶轮，采用高强度合金钢制造
导叶系统：级间导叶确保气流高效导入下一级
蜗壳：收集气体并将动能转化为压力能
扩散器：进一步降低气流速度，提高静压恢复
轴承系统：滚动轴承支撑，配有强制润滑和冷却装置
2.3 性能曲线特性
该风机的性能曲线具有以下特点：
压力-流量曲线：相对平坦，适用于工况波动较大的场合
功率曲线：随流量增加而缓慢上升，避免电机过载
效率曲线：高效区宽阔，在80%-110%额定流量范围内保持较高效率
3. 应用范围与技术适配性
3.1 气体输送适应性
C200-1.6型风机可输送多种工业气体，包括：
惰性气体：氮气(N₂)、氩气(Ar)、氦气(He)等
活性气体：氧气(O₂)、二氧化碳(CO₂)（需特殊密封）
特殊气体：氢气(H₂)（需防爆设计）、氖气(Ne)等
混合气体：无毒工业混合气体
3.2 行业应用详解
3.2.1 污水处理曝气供氧
在污水处理领域，该风机为生物处理系统提供曝气气源：
气水比控制：根据BOD负荷调节风量
微孔曝气适配：提供稳定压力克服曝气器阻力
连续运行能力：设计寿命超过100,000小时
3.2.2 冶金工业高炉鼓风
为高炉冶炼提供必需的气流：
恒压供应：保持炉内反应稳定
高温适应性：进气温度最高可达80℃
防尘设计：进口过滤器保护内部组件
3.2.3 化工生产气体输送
在化工流程中输送各种工艺气体：
腐蚀防护：特殊涂层应对腐蚀性气体
密封系统：双端面机械密封防止气体泄漏
防爆设计：适用于易燃易爆气体环境
3.2.4 电力行业烟气脱硫
在FGD系统中为吸收塔提供氧化空气：
耐磨设计：叶轮特殊处理应对浆液微滴
防腐措施：应对湿二氧化硫环境
变频调节：根据SO₂浓度调节风量
3.3 工况适配指南
工况参数 适配范围 特殊要求
气体温度 -20℃~120℃ 超温需冷却装置
含尘量 <50mg/m³ 高含尘需前置过滤
工作压力 0.5~1.6bar 超压需特殊设计
连续运行 24/7 需备用机组
4. 风机配件系统解析
4.1 核心部件详解

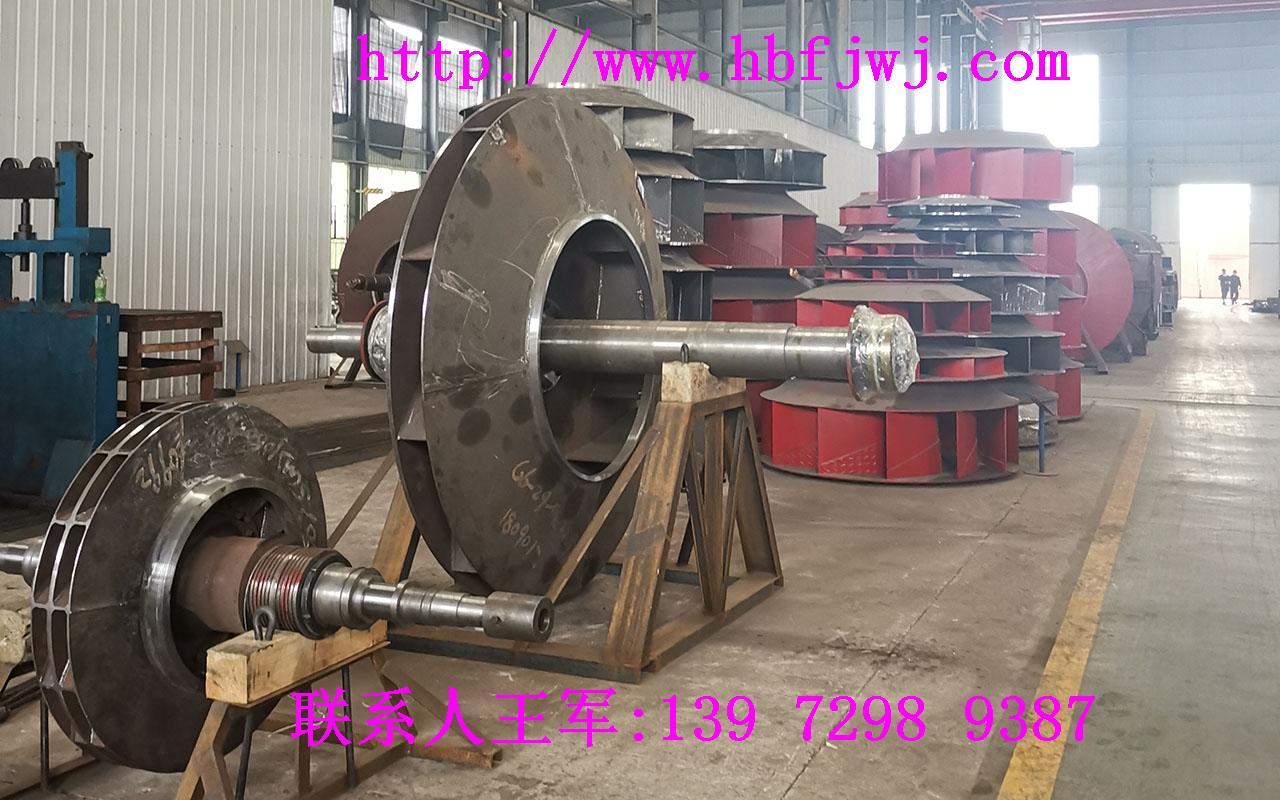

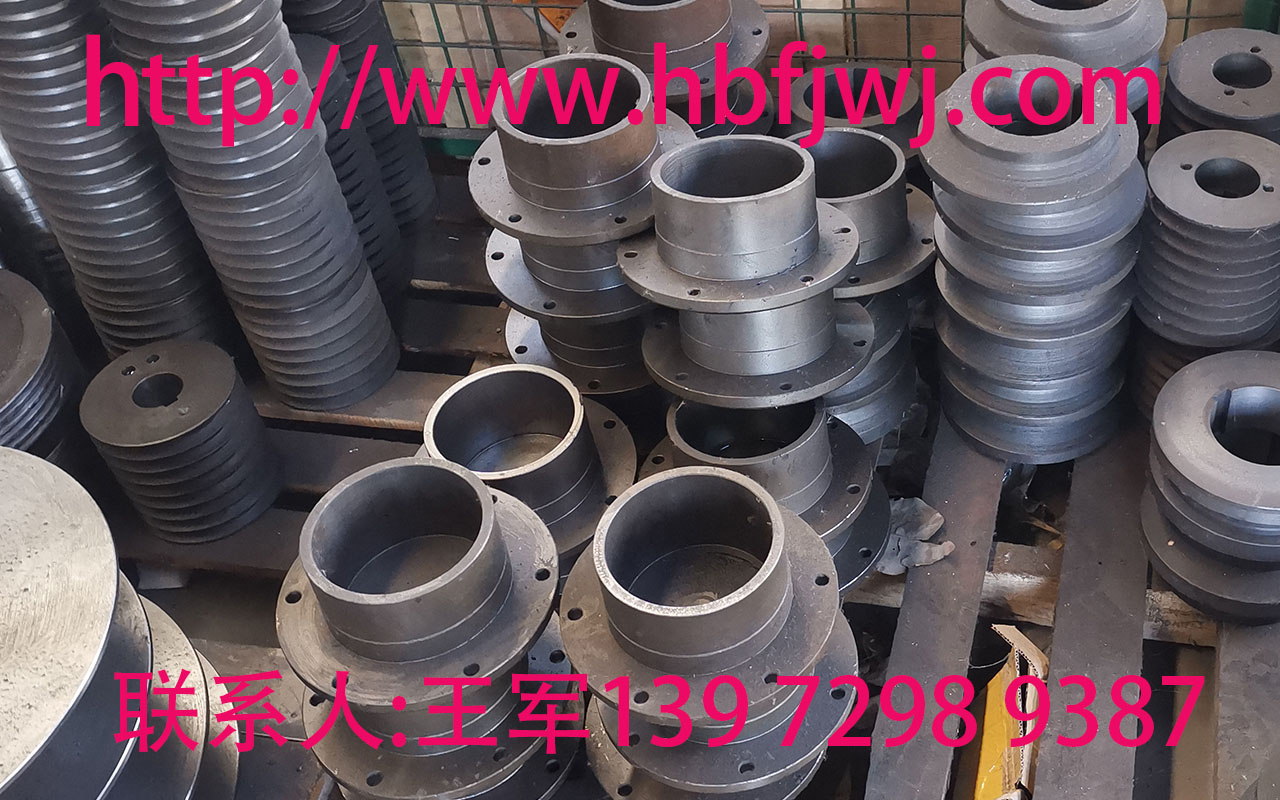

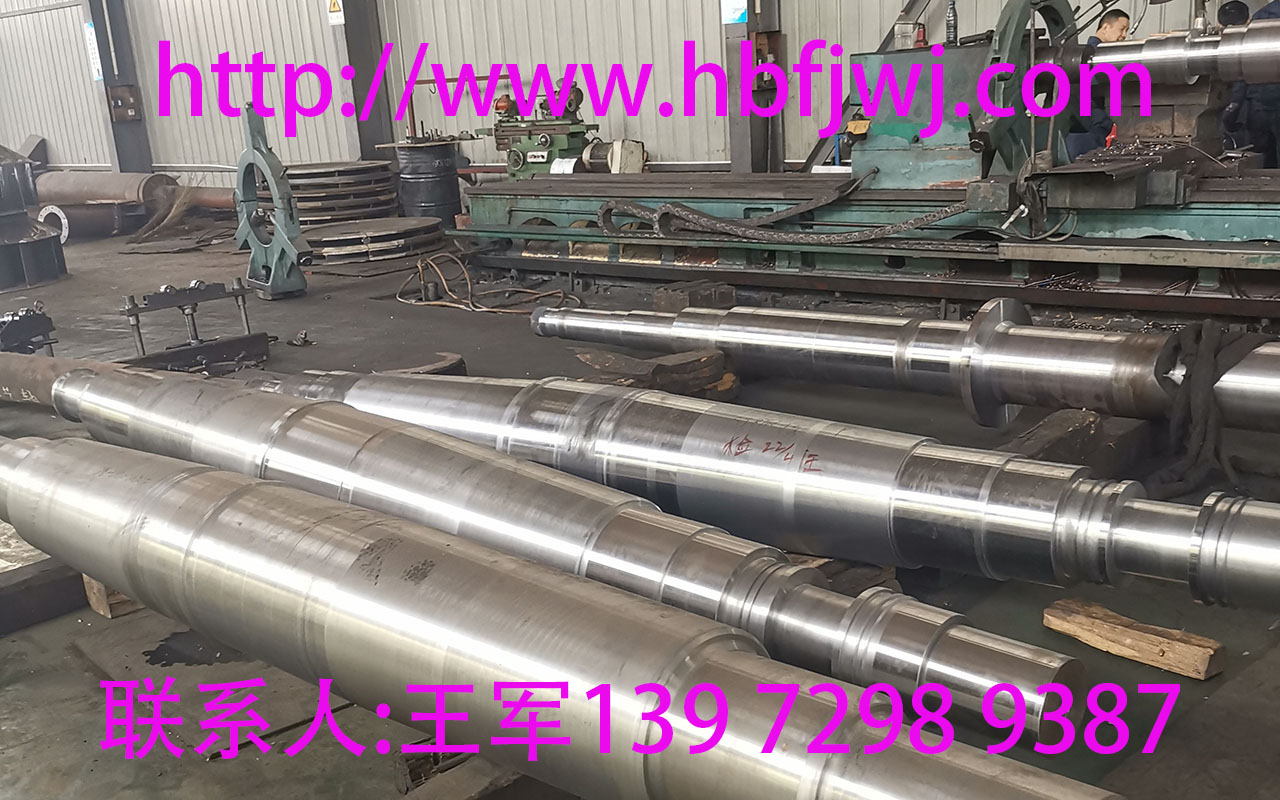

4.1.1 叶轮系统
材料选择：16MnR、304不锈钢或316L不锈钢（腐蚀环境）
动平衡等级：G2.5级，确保高速运转平稳
连接方式：键连接+液压紧固，传递大扭矩
4.1.2 滚动轴承组
轴承类型：双列向心球面滚子轴承，调心能力强
润滑系统：强制油润滑，带温度监控和报警
冷却装置：水冷或空冷，维持油温在40-55℃
4.1.3 密封系统
迷宫密封：级间和轴端密封，减少内泄漏
碳环密封：适用于特殊气体环境
机械密封：用于高压或危险气体场合
4.2 辅助系统配置
4.2.1 进口调节装置
进口导叶：无级调节，节能效果显著
调节范围：40%-100%额定流量
控制方式：电动、气动或手动执行机构
4.2.2 润滑系统
油站配置：主辅油泵、油冷却器、双联过滤器
监控保护：油压、油温、油位联锁保护
油品选择：ISVG32或VG46透平油
4.2.3 监测仪表
振动监测：轴承座振动传感器，报警值4.5mm/s，停机值7.1mm/s
温度监测：轴承温度和润滑油温度监控
压力检测：进出口压力、油压、水压监测
4.3 配件更换与维护
4.3.1 易损件清单
配件名称 更换周期 更换注意事项
轴承 3-5年 需热装并测量游隙
密封件 1-2年 配合间隙调整
润滑油 1年 定期化验油质
过滤器 3-6个月 压差报警更换
4.3.2 大修周期与内容
小修：3-6个月，检查密封和润滑油
中修：12-18个月，更换轴承和密封件
大修：36-60个月，全面解体检查，叶轮无损探伤
5. 安装与调试要点
5.1 基础安装要求
基础质量：混凝土标号不低于C25，重量为风机重量的3-5倍
找正找平：水平度偏差≤0.05mm/m，中心高允差±0.5mm
管道连接：软连接隔离振动，独立支撑避免外力传递
5.2 调试程序
1. 机械检查：确认转子转动灵活，无摩擦声
2. 油路循环：油循环24小时以上，清洁度达到NAS 7级
3. 点动试车：确认旋转方向正确，无异常声响
4. 空载试运行：逐步提速至额定转速，监测振动和温度
5. 负载试车：逐步加载至额定工况，验证性能参数
5.3 性能测试方法
流量测量：喷嘴法或孔板法，符合GB/T 1236标准
压力测量：静压孔多点测量，取平均值
功率测量：电能分析法，计算机组效率
噪声测试：距机组1米处，声压级≤85dB(A)
6. 故障分析与处理
6.1 常见故障模式
故障现象 可能原因 处理措施
振动超标 转子不平衡、对中不良 重新动平衡、调整对中
轴承温升 润滑不良、冷却不足 检查油路、清洗冷却器
性能下降 密封磨损、叶轮腐蚀 更换密封、修复叶轮
异常噪声 轴承损坏、喘振现象 更换轴承、调整工况
6.2 喘振防治措施
防喘振控制：设置喘振保护线，自动放空或回流
操作限制：避免小流量工况运行
系统设计：保证管网特性与风机匹配
7. 节能技术与改造方案
7.1 变频调速应用
节能原理：根据工况调节转速，避免节流损失
改造要点：电机变频适应性、冷却系统匹配
节能效果：平均节能率20%-35%，投资回收期1-2年
7.2 高效叶轮改造
技术方案：采用三维流线型叶片，提高气动效率
效果评估：效率提升3%-8%，流量压力特性改善
7.3 智能控制系统
监测诊断：在线监测振动、温度、性能参数
预测维护：基于数据分析预测故障，计划性维修
优化运行：自动调节导叶和转速，保持高效运行
结语
C200-1.6型多级离心风机作为C系列的代表产品，以其可靠的结构设计、广泛的工况适应性和完善的配件系统，成为工业气体输送领域的优选设备。通过深入理解其技术特性、正确选择应用方案和实施科学维护，可充分发挥风机性能，为各行业生产过程提供稳定高效的气动力支持。随着节能技术和智能控制的发展，多级离心风机将继续向高效化、集成化和智能化方向演进，为工业节能降耗做出更大贡献。 |
