C系列多级离心风机深度解析：以C300-1.31/0.96型号为核心
作者：王军（139 7298 9387）
关键词： 离心风机、C300-1.31/0.96、风机选型、风机配件、气体输送、运行维护
引言
在工业生产的广阔领域中，风机作为提供气体动力源的核心设备，其性能与可靠性直接关系到整个生产系统的稳定与效率。在众多风机类型中，多级离心风机因其能够提供较高压力而广泛应用于多种苛刻工况。本文将聚焦于C系列多级离心风机，以其代表性型号C300-1.31/0.96滚动轴承风机为例，深入剖析其技术特点、使用范围，并对关键配件进行解析，旨在为从事风机技术、设备选型及维护管理的同仁提供有价值的参考。
一、离心风机基础与C系列概述
离心风机的工作原理基于离心力。当电机驱动叶轮高速旋转时，气体从轴向进入叶轮，在离心力的作用下被加速并改变流向，从叶轮周边径向甩出，进入蜗形机壳。在机壳内，气体的部分动能转化为静压能，最终以较高的压力排出。
C系列属于多级、低速、卧式离心鼓风机。其核心特征是通过多个叶轮串联安装在同一根主轴上，气体每经过一级叶轮，压力就得到一次提升，因此该系列风机能够提供比单级风机高得多的压头，同时保持流量的稳定。
型号命名规则通常包含了其关键性能参数。以文中提到的C230、D320、AI420、S840、AII1240等为例：
字母部分（C, D, AI, S, AII）代表了风机的系列或结构形式。
数字部分（230, 320, 420等）通常表示额定流量，单位为立方米每分钟（m³/min）。
后续的数字和符号则用于表示压力参数，例如C350-1.14/0.987：“-1.14”表示出口绝对压力为1.14个大气压（即表压约为0.14
kgf/cm²）；“/0.987”表示进口绝对压力为0.987个大气压（通常接近真空环境）。若没有“/”及后续数字，则默认进口压力为1个标准大气压。
本文重点讨论的C300-1.31/0.96型号即可解读为：C系列多级离心风机，额定流量为300 m³/min，出口绝对压力为1.31
atm，进口绝对压力为0.96 atm。
二、C300-1.31/0.96 型号深度解析与技术特性
1. 型号含义详解
C300： “C”代表此系列为多级、低速、卧式离心鼓风机；“300”代表风机在标准进口状态（20℃, 101.325kPa,
相对湿度50%）下的额定容积流量为300立方米每分钟。
-1.31： 表示风机出口处的绝对压力值为1.31个标准大气压（atm）。换算成工程上常用的表压（Gauge Pressure）约为0.31 kgf/cm²
或 约30.4 kPa。
/0.96：
表示风机进口处的绝对压力值为0.96个标准大气压。这意味着风机是在一个微负压的进气环境下工作的，进口压力低于标准大气压。这对于系统设计至关重要，因为它影响了风机的实际做功能力和电机的负载。
2. 结构特点（滚动轴承）
与传统采用滑动轴承的风机相比，C300-1.31/0.96标明采用滚动轴承，这是一个显著的技术特点，优势包括：
摩擦损耗小，效率高： 滚动轴承的启动摩擦阻力远小于滑动轴承，降低了启动力矩，运行时的摩擦损耗也更小，有助于提升整机效率。
维护简便： 滚动轴承通常为标准化产品，润滑系统相对简单（多为脂润滑或稀油润滑），更换便捷，减少了维护工作量和时间成本。
可靠性高： 良好的密封设计可有效防止润滑剂泄漏和污染物侵入，轴承寿命长，运行可靠性高。
对中要求相对宽松： 相较于滑动轴承，滚动轴承对轴的对中性要求稍低，降低了安装难度。
3. 性能曲线与工作点
该型号风机的性能曲线（Q-H曲线，Q-P曲线，Q-η曲线）是其选型的核心依据。其特点是：
Q-H曲线较为平坦，意味着在流量变化范围内，压力变化相对平稳，适用于系统阻力波动不大的工况。
高效区（ηmax附近）通常较宽，允许风机在一个较宽的流量范围内保持高效运行，节能效果显著。
用户需根据管网特性曲线，将风机的工作点选择在高效区内，以确保经济运行。
三、适用范围与应用领域
C系列多级离心风机，特别是C300-1.31/0.96这类中流量、中压比的型号，其应用极其广泛，能够输送多种无毐工业气体，主要包括：
1. 污水处理曝气供氧：
在活性污泥法中，风机向曝气池底部充氧，为微生物分解有机物提供必需的氧气。C300-1.31/0.96的压力足以克服水深阻力，流量能满足中型污水处理厂的需求。
2. 冶金工业高炉鼓风： 为高炉冶炼提供持续、稳定、高压的空气流，是炼铁过程中的关键设备。其可靠性直接关系到高炉的顺行与生铁质量。
3. 化工生产气体输送： 用于输送如CO₂（二氧化碳）、N₂（氮气）、O₂（氧气）、H₂（氢气） 以及惰性气体如He（氦）、Ne（氖）、Ar（氩）
等。需要注意的是，输送不同气体时，由于气体密度、绝热指数等物性参数不同，风机的性能曲线会发生迁移，功率也会变化，必须进行重新计算和选型。
4. 电力行业烟气脱硫： 在湿法脱硫（FGD）系统中，用于向吸收塔内鼓入氧化空气，将亚硫酸钙氧化成硫酸钙，促进石膏的生成。
5. 浮选洗煤选矿： 在浮选工艺中，风机为浮选槽提供充气搅拌，利用气泡将有用矿物与脉石分离。“选矿风机” 正是对此类应用的统称。
6. 造气炉、化铁炉、炼铁炉、氧化炉：
如参考中提到的C350-1.14/0.987，C300-1.31/0.96同样适用于此类工业炉窑，为其提供助燃空气或工艺气体循环的动力。
四、核心配件解析与维护要点
一台离心风机由数百个零件组成，但其核心配件决定了主要性能和寿命。

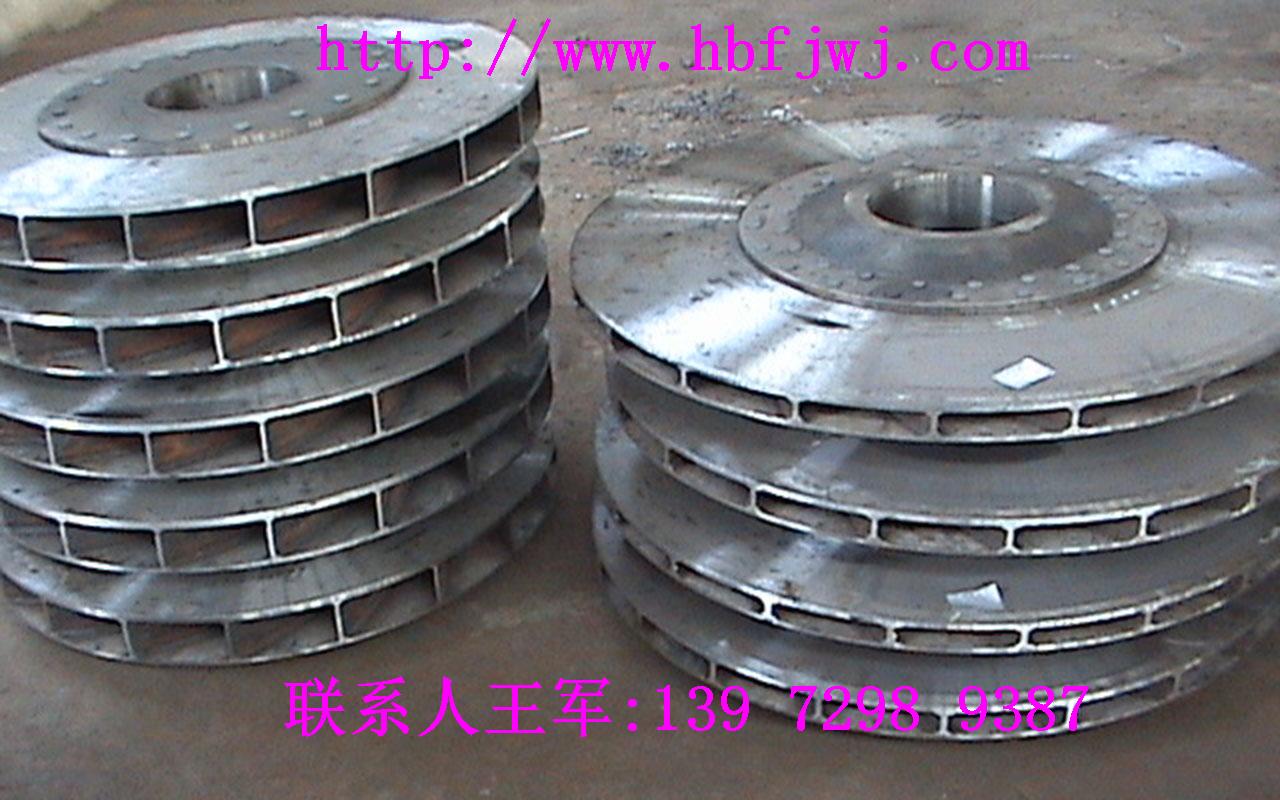

1. 叶轮（Impeller）
作用： 风机的“心脏”，是唯一对气体做功的部件，将机械能转化为气体的动能和压力能。
型式： 多级离心风机通常采用后向式叶轮，效率高，性能曲线稳定。
材质： 根据输送介质选择。输送空气常用Q345B或16Mn；输送有腐蚀性的气体（如湿CO₂、氧化性气体）需采用不锈钢（如304,
316L）或更高等级的合金钢。
维护： 定期检查动平衡，清理附着物，防止磨损和腐蚀导致的不平衡振动。

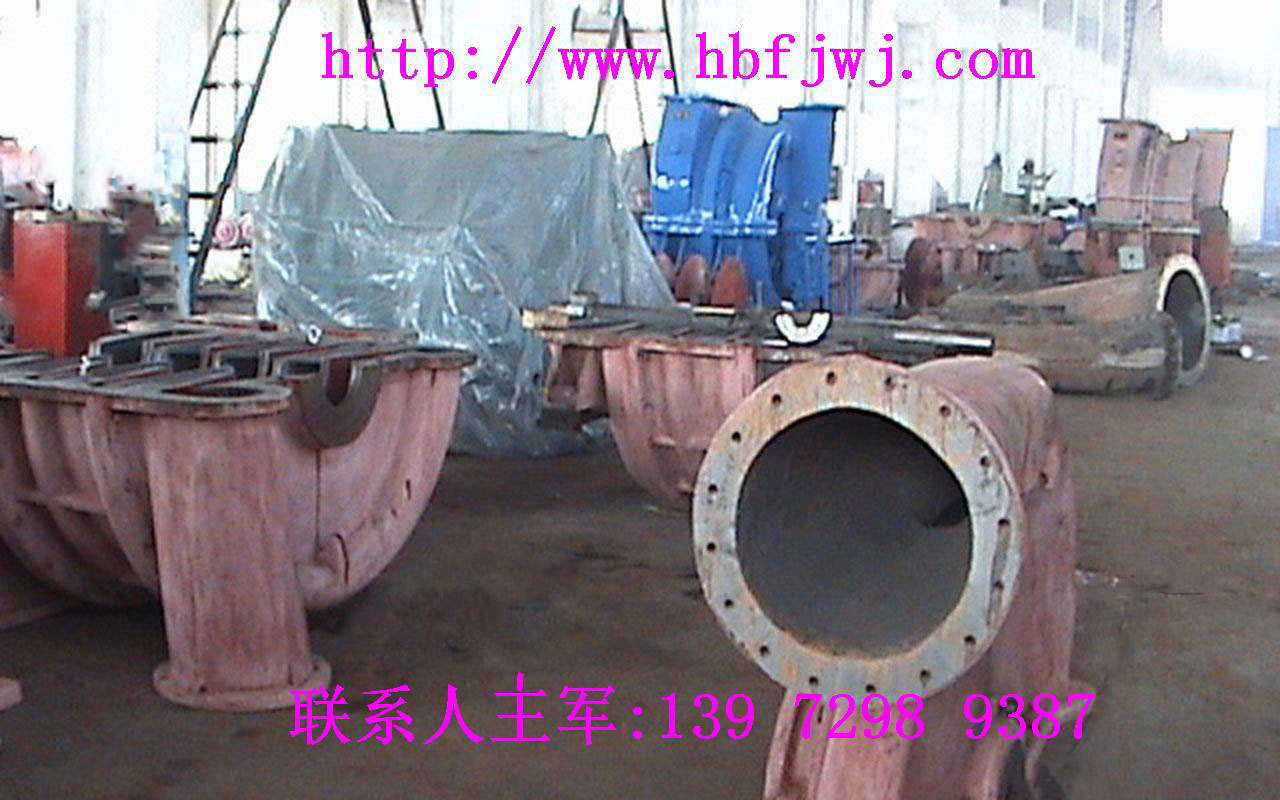

2. 机壳（Casing）
作用： 收集从叶轮出来的气体，并将其引向出口，同时将部分动能转化为静压能。
结构： 多为蜗壳形，铸铁或钢板焊接而成。多级风机机壳内设有导叶（隔板），用于引导气体进入下一级叶轮并将动能转化为压力能。
维护： 检查是否有裂纹、腐蚀或磨损，结合面密封是否良好。
3. 主轴（Shaft）
作用： 传递扭矩，支撑所有旋转部件（叶轮、轴承、联轴器等）。
要求： 具有极高的强度、刚度和韧性。通常采用优质碳素结构钢（如45钢）或合金结构钢（如40Cr）锻制而成，并经过调质处理。
维护： 关键检查项是直线度（挠度）和轴颈处的磨损、拉毛情况。
4. 轴承系统（Bearing System）
对于C300-1.31/0.96的滚动轴承，其是支撑转子、保证其自由旋转的关键。
组成： 包括轴承座、滚动轴承（深沟球轴承、角接触球轴承或滚子轴承）、端盖、密封件和润滑系统。
润滑： 脂润滑需定期加注适量高品质润滑脂；稀油润滑需监控油位、油温和油质。
维护： 监控轴承温度和振动值是预知维护的核心。温度异常升高通常意味着润滑失效或安装问题；振动超标则可能源于轴承损坏、转子不平衡或对中不良。
5. 密封装置（Sealing System）
作用： 防止气体泄漏和外部杂质进入。对于输送特殊、昂贵或有害气体的工况，密封至关重要。
类型： 常用迷宫密封、填料密封和机械密封。C系列风机级间和轴端多采用迷宫密封，结构简单可靠；若气体不允许外泄，可考虑采用干气密封等更高级的形式。

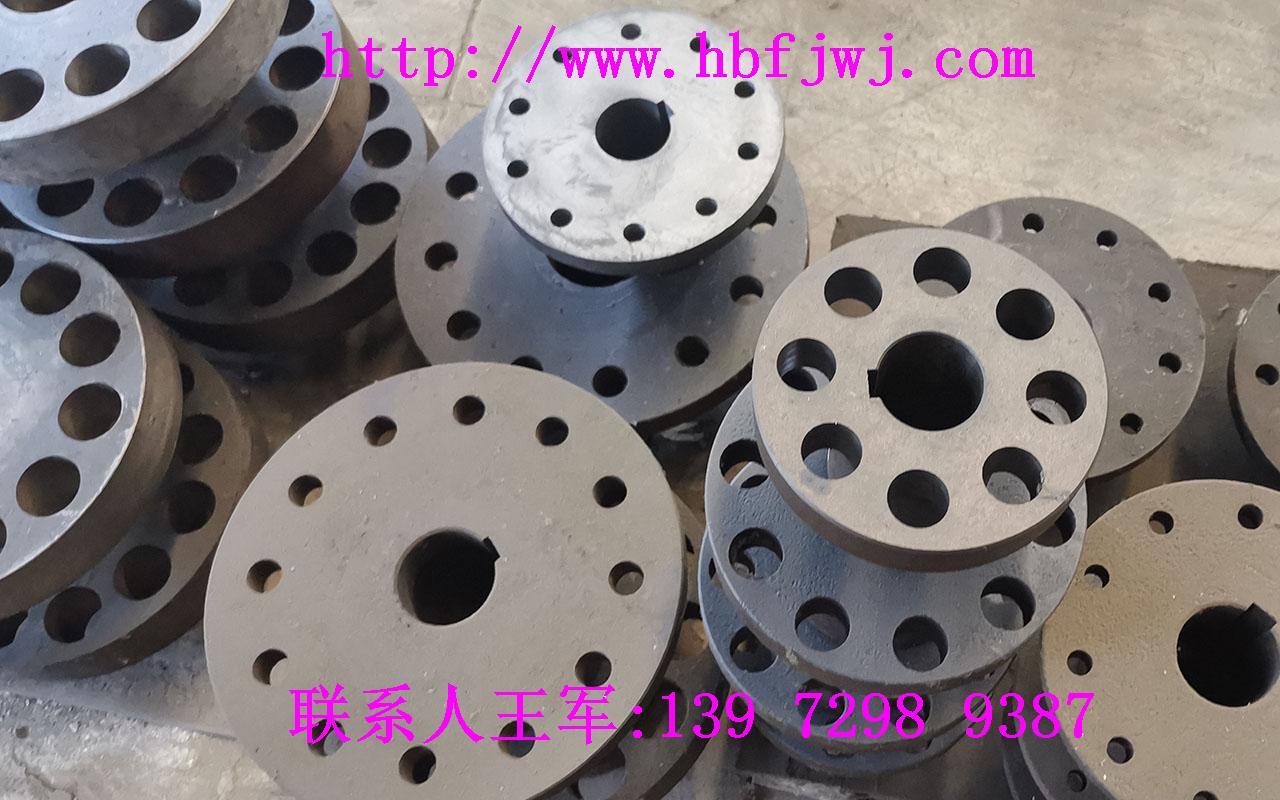

6. 联轴器（Coupling）
作用： 连接风机主轴和电机轴，传递动力，并补偿一定的轴向、径向和角向偏差。
类型： 常用膜片联轴器或梅花形弹性联轴器，无需润滑，能吸收振动和补偿偏差。
维护： 核心是对中。精确的对中是保证风机平稳运行、保护轴承和延长设备寿命的根本。必须定期检查对中情况。
五、选型、安装与运行建议
1. 选型：
切忌仅凭型号和流量压力参数选型。必须提供准确的介质成分、密度、进口温度、进口压力、要求的流量和压力等工况条件，由专业人员进行计算选型，确保电机功率充足且工作点落在高效区。
2. 安装：
基础必须牢固平整，保证足够的重量和稳定性以吸收振动。严格按照规范进行找平、找正，特别是电机与风机的对中，误差需控制在允许范围内。管道连接应避免对风机口产生额外应力。
3. 运行：
启动： 对于离心风机，应空载启动（即关闭进口或出口阀门启动），待电机达到额定转速后，再缓慢打开阀门至所需工况，以降低启动电流，保护电机。
监控： 持续监控电流、轴承温度、振动、噪音。这些参数是风机健康状况的“晴雨表”。
维护： 建立定期维护制度，包括润滑、紧固、状态监测等。根据运行时间或状态监测结果，计划性更换易损件。
结语
C系列多级离心风机，以其结构坚固、压力范围广、运行稳定的特点，在工业气体输送领域扮演着不可或缺的角色。C300-1.31/0.96作为其中的典型代表，其滚动轴承的设计体现了高效、低维护的发展趋势。深入理解其型号含义、技术特性、适用范围及核心配件的结构与维护，对于风机技术人员正确选型、规范安装、科学运维乃至故障诊断都具有重要的指导意义。唯有如此，才能最大限度地发挥设备效能，保障生产系统的长治久安，为企业创造持续的价值。
