离心式鼓风机设计核心：理论压力方程式深度解析
作者：王军（139-7298-9387）
关键词： 离心式鼓风机、欧拉方程、理论压头、速度三角形、叶片型式、滑移系数、性能曲线
引言
在工业流体输送与处理领域，离心式鼓风机扮演着至关重要的角色，其广泛应用于污水处理、冶金化工、电力能源、纺织印染等诸多行业的曝气、通风、助燃及物料输送等环节。作为一名风机技术从业者，深入理解其核心设计理论是进行产品优化、故障诊断及高效选型的基础。离心式鼓风机的设计是一个融合了空气动力学、流体力学、转子动力学及材料科学的复杂过程，而这一切的起点，便是著名的欧拉涡轮方程（Euler’s Turbomachinery Equation），亦即我们常说的鼓风机理论压力方程式。它奠定了离心叶轮机械能量转换的理论基石。本文将围绕此方程式，进行系统性地解析与说明，旨在为同行及初学者提供一个清晰的理论框架。
第一章：离心式鼓风机的基本工作原理
在深入方程之前，我们首先定性了解离心风机的工作过程。

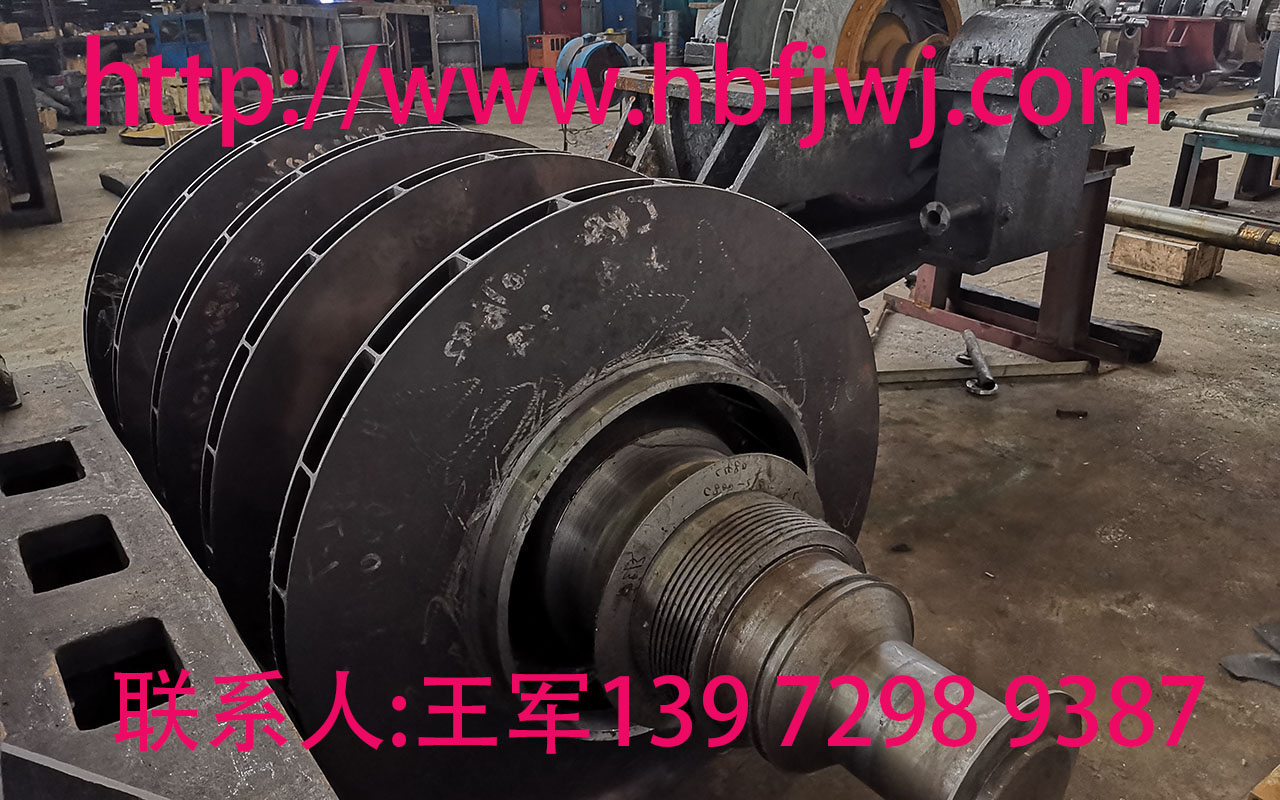

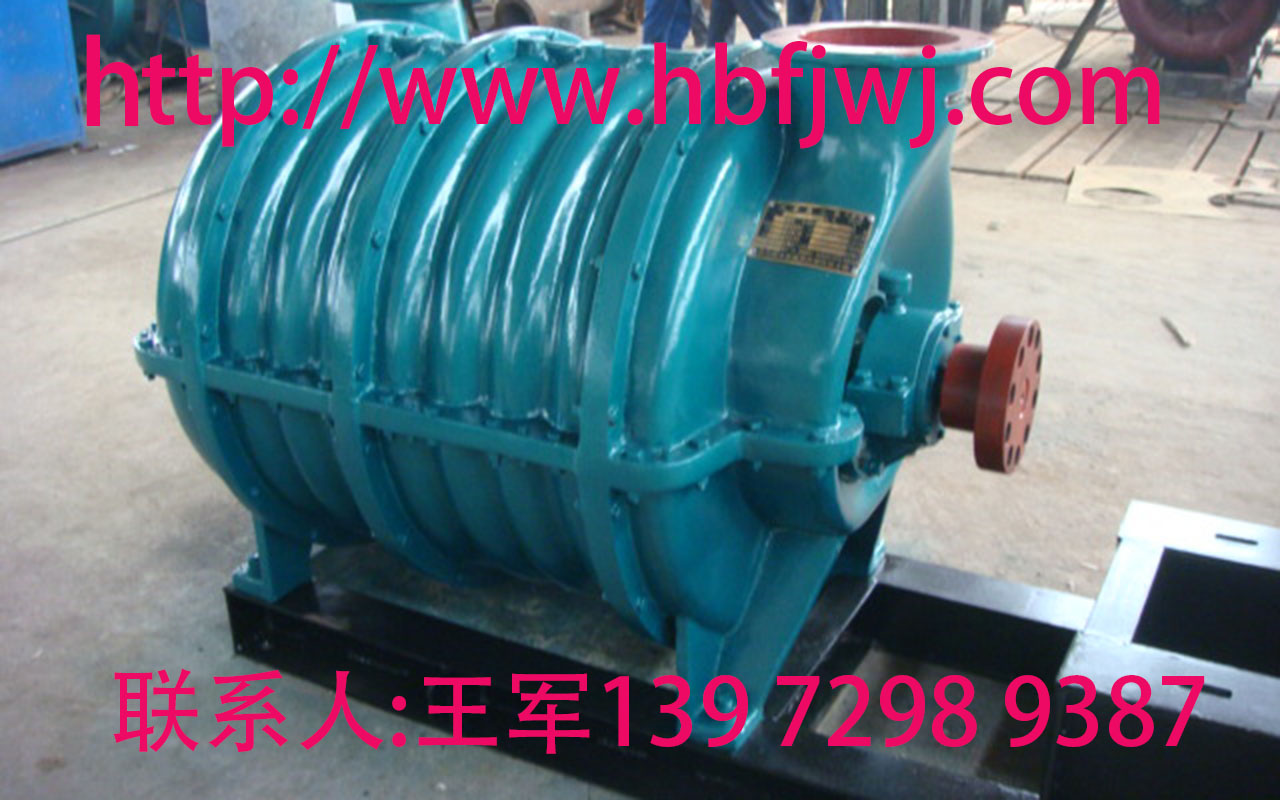

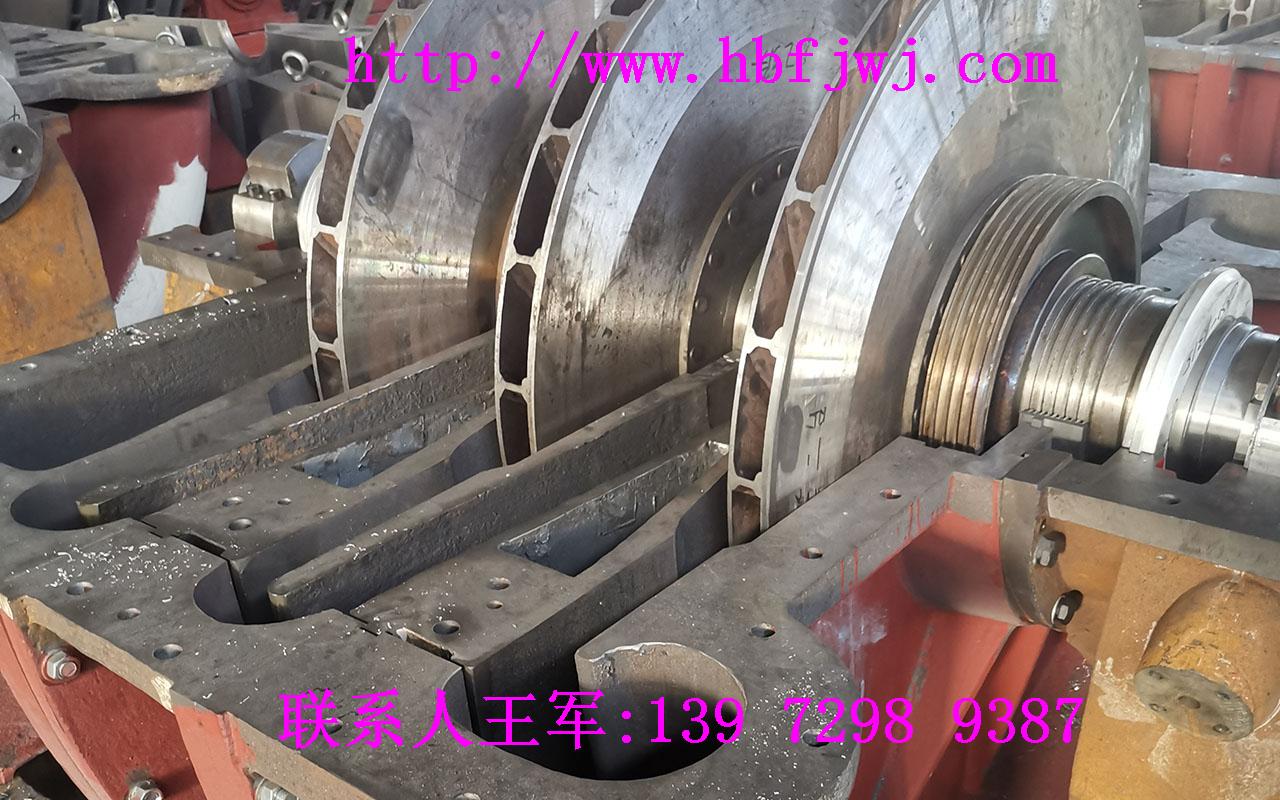

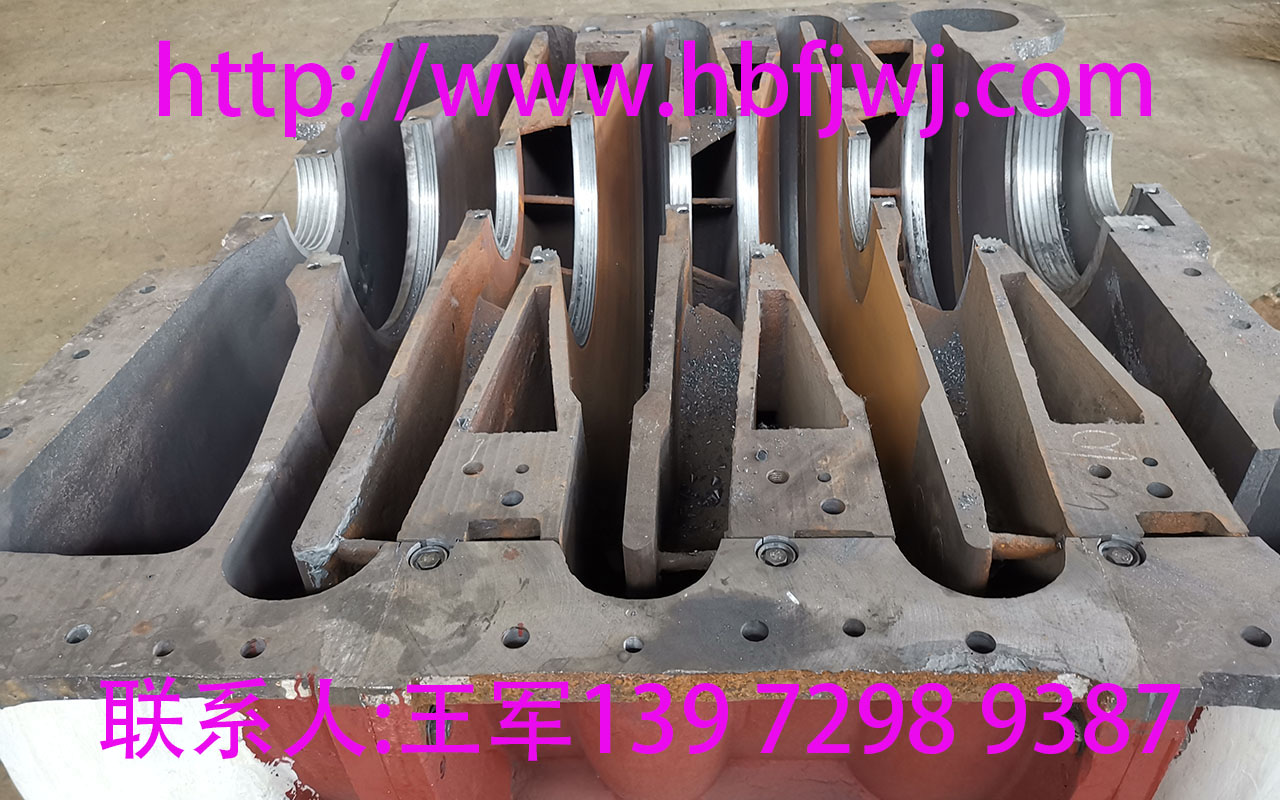

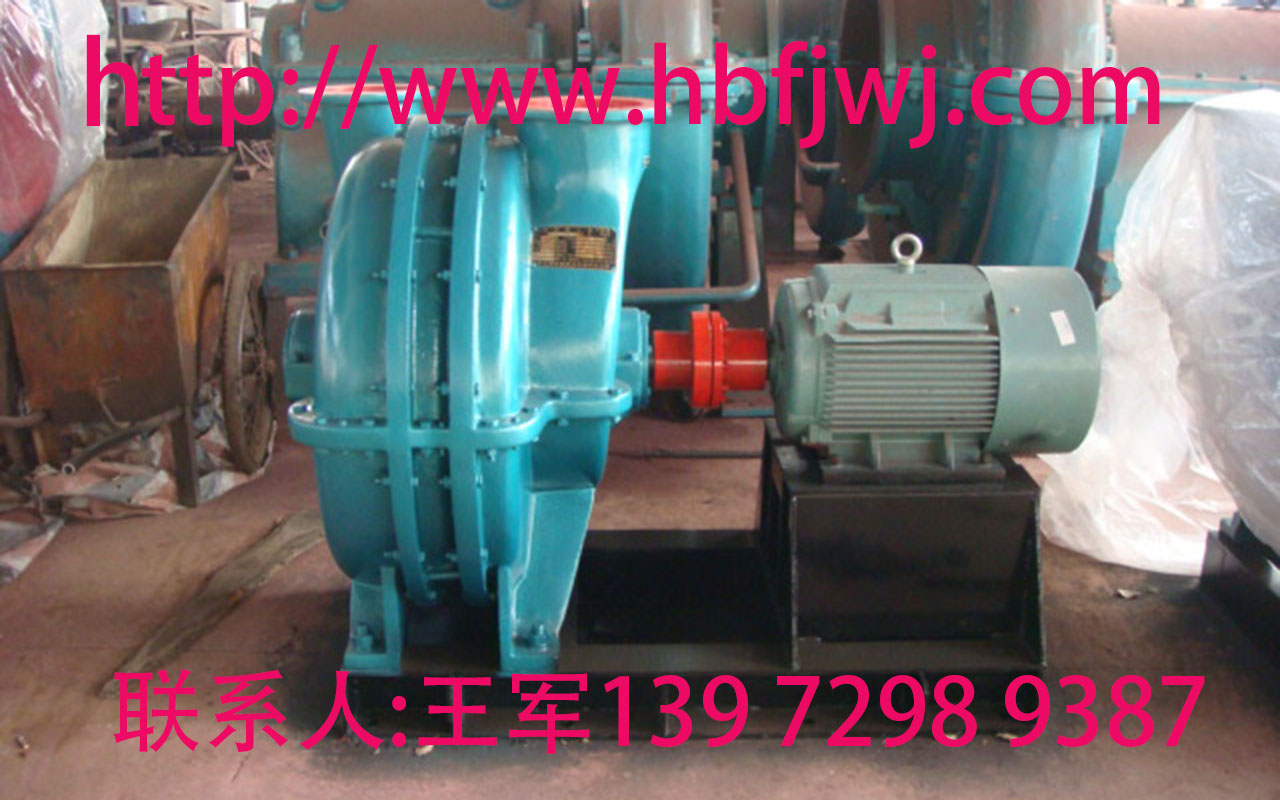

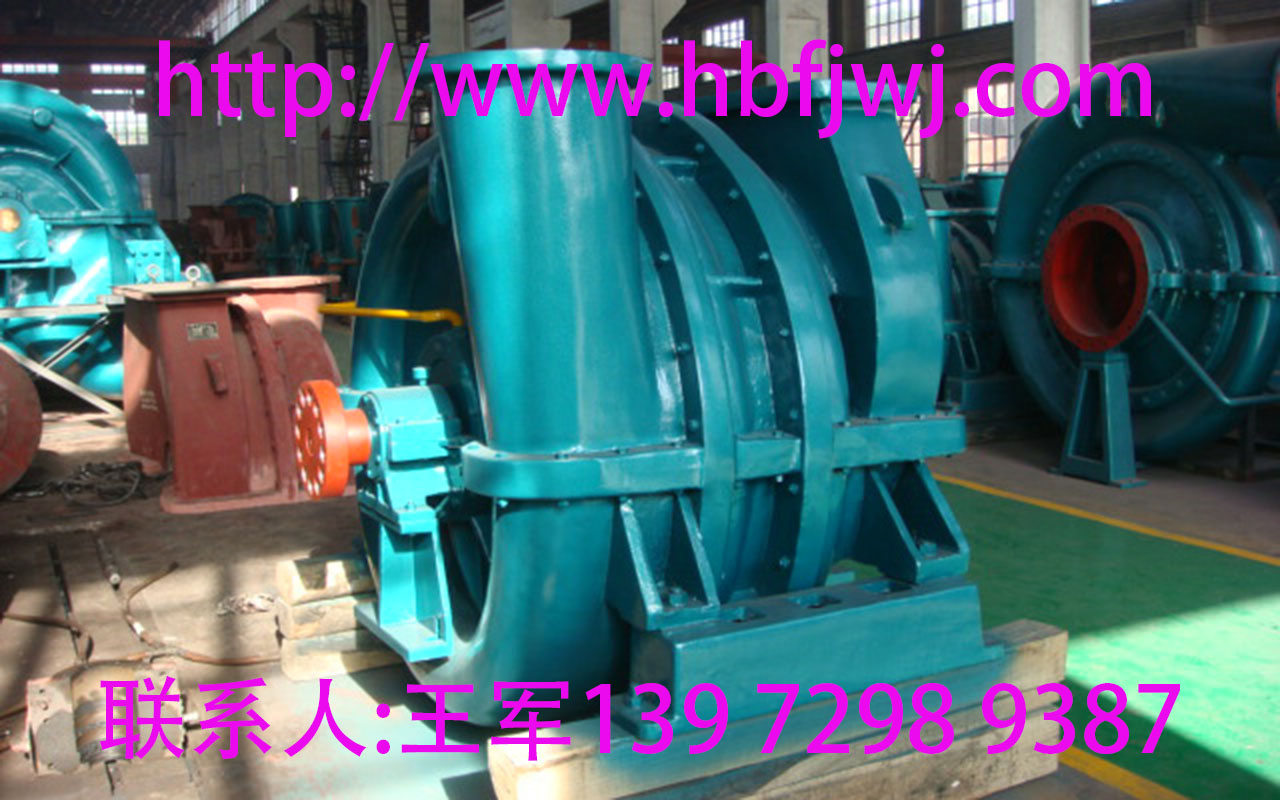

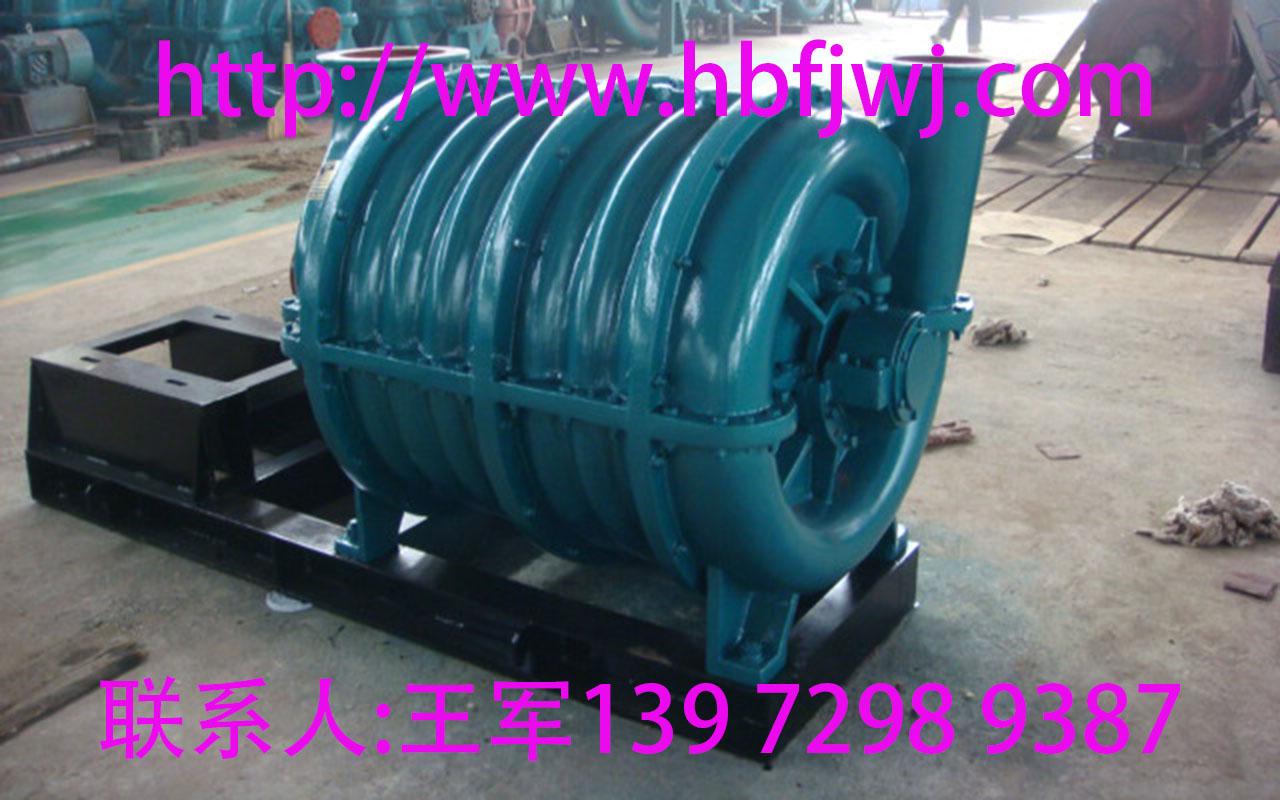

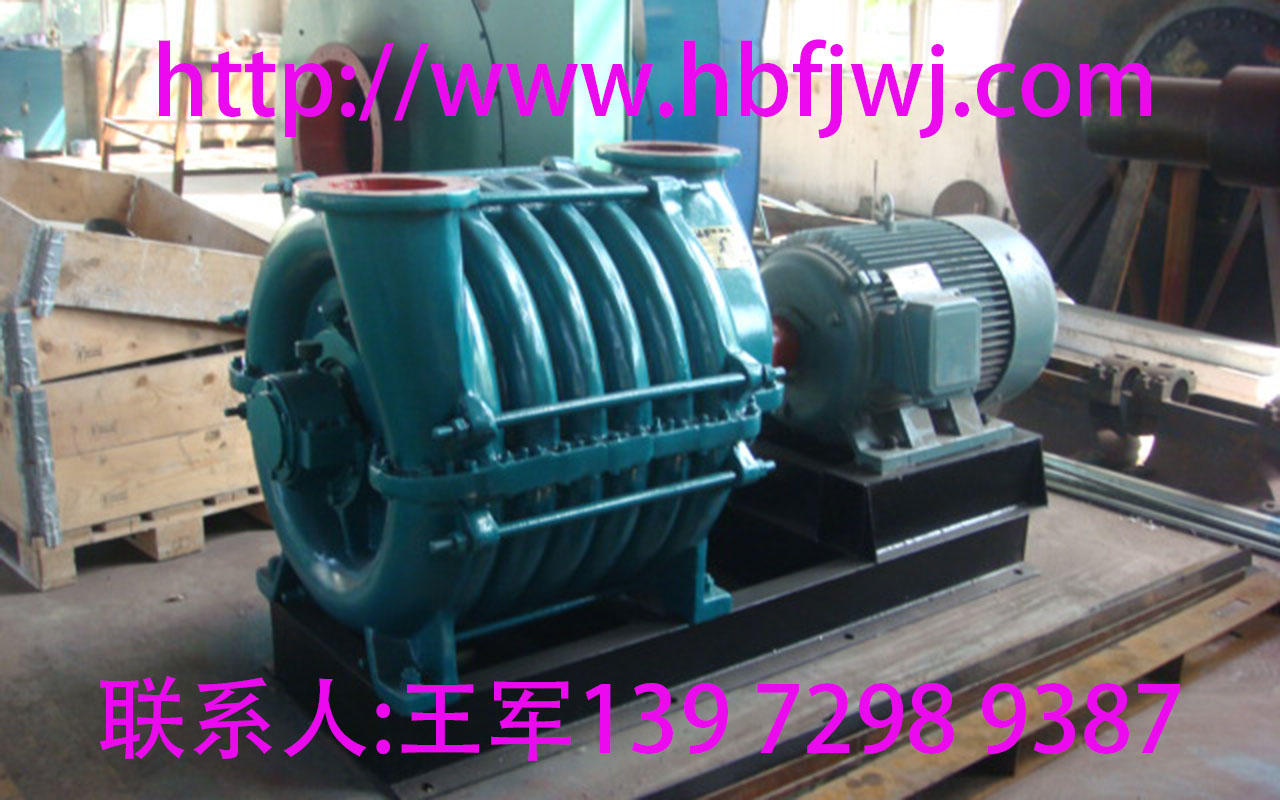

离心式鼓风机的核心部件是叶轮（Impeller）。当原动机（通常是电机）驱动叶轮高速旋转时，叶轮通道中的气体介质（通常是空气）在离心力的作用下，从叶轮中心（进口）被抛向叶轮外缘（出口）。在此过程中，叶轮对气体做功，表现为以下两个方面：
动能增加： 气体的流动速度显著提高，获得巨大的动能。
静压能增加： 由于流道通常呈扩压形态，以及气体在蜗壳（Volute）或扩压器（Diffuser）中的进一步降速，部分动能被有效地转化为静压能。
最终，气体以高于进口压力的状态离开风机，实现了“鼓风”的目的。理论压力方程式，正是精确量化这一能量转换过程的数学工具。
第二章：理论压力方程式（欧拉方程）的推导与内涵
理论压力方程式，源于牛顿第二定律（动量矩定理）在叶轮机械中的应用。我们做如下理想化假设（无限多叶片、不可压缩、无流动损失）来推导其基本形式。
1. 速度三角形：分析的基石
要理解欧拉方程，必须首先掌握速度三角形（Velocity Triangle）。它在叶轮的进口和出口处分别定义，由三个速度矢量构成：
圆周速度 (u)： 叶轮在该点的线速度，方向为旋转的切线方向。计算公式为 u = π * D * n / 60，其中D为该点直径，n为转速(rpm)。
相对速度 (w)： 气体质点相对于旋转叶道的速度，方向与叶片切线方向基本一致。
绝对速度 (c)： 气体质点相对于静止壳体的速度，是圆周速度与相对速度的矢量合。即 c = u + w。
绝对速度c可以进一步分解为两个相互垂直的分量：
圆周分速度 (cᵤ)： 在圆周切线方向的分量，直接影响动量矩的变化。
径向分速度 (cᵣ)： 在半径方向的分量，影响流量。
我们在叶轮进口1和出口2处分别建立速度三角形。
2. 欧拉方程式的推导
根据动量矩定理，单位时间内气体通过叶轮其动量矩的变化，等于作用在该气体上的外力矩之和。
单位时间内通过叶轮的气体质量流量为：ρ * Q_t (ρ为密度，Q_t为理论流量)
进口处动量矩：质量流量 * 进口切向速度 * 进口半径 = ρ * Q_t * c_{1u} * R₁
出口处动量矩：ρ * Q_t * c_{2u} * R₂
动量矩的变化：ρ * Q_t * (c_{2u} * R₂ - c_{1u} * R₁)
根据定律，该变化率等于叶轮施加于气体的转矩M：
M = ρ * Q_t * (c_{2u} * R₂ - c_{1u} * R₁)
叶轮对单位质量气体所做的功（理论功W_t）等于转矩乘以角速度ω再除以质量流量：
W_t = (M * ω) / (ρ * Q_t) = [ρ * Q_t * (c_{2u} * R₂ - c_{1u} * R₁) * ω] / (ρ * Q_t) = ω * (c_{2u} * R₂ - c_{1u} * R₁)
因为 u₁ = ω * R₁, u₂ = ω * R₂，代入上式得：
W_t = c_{2u} * u₂ - c_{1u} * u₁
这个公式就是欧拉方程的基本形式。它表明，叶轮对单位质量理想气体所做的理论功，仅与气体在叶轮进口和出口处的切向速度分量及相应的圆周速度有关，与气体在流道内部的流动路径无关。
对于鼓风机，我们更关心它所能产生的压力。对于不可压缩流体，理论功全部用于增加气体的总压能（静压能+动压能）。因此，理论全压升ΔP_t为：
ΔP_t = ρ * W_t = ρ * (u₂ * c_{2u} - u₁ * c_{1u})
这就是离心式鼓风机的理论压力方程式。
3. 方程式的深入解读与简化
为了最大化能量头，设计时通常采用径向进口（Axial Inflow），即气体沿轴向进入叶轮，无预旋（Pre-whirl）。此时，进口绝对速度c₁的切向分量c_{1u} = 0。
因此，方程可简化为：
ΔP_t = ρ * u₂ * c_{2u}
这个简化的方程式揭示了离心风机设计的核心奥秘：
理论全压升 (ΔP_t) 与气体密度 (ρ) 成正比。这就是为什么风机在高海拔空气稀薄地区性能会下降，以及需要以进口状态定义性能的原因。
理论全压升 (ΔP_t) 与叶轮出口圆周速度 (u₂) 成正比。u₂ = π * D₂ * n / 60，因此增大叶轮外径D₂或提高转速n，都能显著提升风机的压头能力。这也是风机设计中最直接有效的增压手段（受限于材料强度）。
理论全压升 (ΔP_t) 与出口切向分速度 (c_{2u}) 成正比。而c_{2u}的大小又直接取决于叶片的形状，即叶片出口安装角 β₂ₐ。
第三章：叶片型式对理论性能的影响
根据叶片出口安装角β₂ₐ的不同，离心叶轮分为三种基本型式，它们通过影响c_{2u}来决定风机的压头-流量特性。
1. 后向式叶片 (Backward-curved Blades, β₂ₐ < 90°)
特点： 叶片弯曲方向与叶轮旋转方向相反。出口绝对速度c₂较小，其切向分量c_{2u} < u₂。
性能： 理论压头曲线ΔP_t-Q_t是一条向下倾斜的直线。随着流量增加，c_{2u}减小，压头下降。
优点： 效率高，静压占比大，运行稳定，功率曲线随流量增加而下降（具有“非过载”特性），电机选型更安全。是高效鼓风机最常用的型式。
2. 径向式叶片 (Radial Blades, β₂ₐ = 90°)
特点： 叶片出口沿径向延伸。c_{2u} ≈ u₂。
性能： 理论压头ΔP_t与流量Q_t无关，是一条水平直线。
优点： 结构简单坚固，耐磨性好，适用于输送含尘气体或高温气体。功率随流量线性增加。
3. 前向式叶片 (Forward-curved Blades, β₂ₐ > 90°)
特点： 叶片弯曲方向与叶轮旋转方向相同。c_{2u} > u₂。
性能： 理论压头曲线是一条向上倾斜的直线。在相同叶轮外径和转速下，它能提供最高的理论压头。
缺点： 效率较低，动压占比高，需要在蜗壳中进行大量扩压转换，流道短且易产生涡流损失。功率曲线随流量急剧上升，有电机过载风险。多用于低压、大风量的通风场合（如空调设备），在高压鼓风机中较少采用。
第四章：从理想走向现实：滑移现象与实际性能曲线
上述理论方程建立在“无限多叶片”和“无损失”的理想假设上。现实中，我们必须考虑其与实际的偏差。
1. 滑移现象与滑移系数 (Slip Factor, μ)
叶道内的气体并非严格遵循叶片的形状流动。由于惯性、流道内轴向涡流（相对涡流）的存在，气体在出口处的相对速度方向会偏离叶片切线方向，导致出口切向分速度c_{2u}的实际值小于理论值c_{2u,∞}。这就是滑移现象（Slip）。
其结果是，实际的理论压头（有限叶片数）低于无限多叶片的计算值。我们引入滑移系数μ来修正：
μ = c_{2u} / c_{2u,∞} （μ < 1）
因此，实际的理论压头为：ΔP_t’ = μ * ρ * u₂ * c_{2u,∞}
滑移系数μ是一个小于1的系数，其值可通过斯坦尼兹（Stodola）、威斯纳（Wiesner）等经验公式估算，它与叶片数Z、出口安装角β₂ₐ、叶轮内外径比等因素有关。叶片数越多，β₂ₐ越小（后向叶片），滑移效应越弱，μ越接近1。
2. 损失与实际性能曲线
理论压头仍未考虑任何流动损失。实际风机中，气体流动会产生多种损失，主要包括：
水力损失（流动损失）： 包括摩擦损失、分离损失、冲击损失（发生在非设计工况点）等。它们消耗能量，使实际压头低于理论压头。
容积损失（泄漏损失）： 通过叶轮与机壳间隙的泄漏回流，导致实际出口流量Q小于叶轮理论流量Q_t。
机械损失： 轴承、密封等部位的摩擦损耗。
综合考虑滑移现象和各种损失后，我们才能从理想的理论压头-流量曲线，得到一条实际的全压-流量（P-Q）性能曲线。这条曲线是风机实际性能的表征，也是我们选型和运行的依据。对于后向叶片风机，其实际P-Q曲线是一条随流量增加而缓慢下降的曲线。
第五章：理论方程式的工程指导意义
理论压力方程式绝非一个单纯的数学公式，它在风机设计与应用中具有极强的指导意义。
1. 设计指导：
核心参数确定： 方程式直接联系了设计目标（压升ΔP）、核心结构参数（D₂, n）和气流参数（c_{2u}）。设计师可以根据目标性能，反向推导出所需的叶轮尺寸、转速和叶片型式。
性能预测： 在初步设计阶段，通过方程式和损失模型，可以预测风机的性能曲线，为后续的优化和CFD计算提供初始方向和验证基准。
型式选择： 根据压力、流量、效率的侧重，通过方程式分析不同叶片型式的特性，做出最优选择（例如，高压高效场合首选后向叶片）。
2. 运行与选型指导：
密度影响： 方程式明确了密度对压头的线性影响。在选型时，必须将使用工况的密度换算到标准状态或风机设计状态进行比较。
相似律与变速调节： 基于方程式推导出的相似定律是风机变速调节和性能换算的基石。定律指出：在一定条件下，流量与转速成正比，压头与转速的平方成正比，轴功率与转速的三次方成正比。这为变频调速节能提供了核心理论支持。
故障分析： 理解理论压头的构成，有助于分析运行问题。例如，压头不足可能是转速下降（u₂减小）、介质密度变化、叶轮磨损（导致滑移加剧，c_{2u}减小）或堵塞（流量偏离设计点，冲击损失增大）等原因造成。
结论
欧拉理论压力方程式，如同离心式鼓风机领域的“牛顿定律”，简洁而深刻地揭示了能量转换的本质。它告诉我们，风机压头的根源在于叶轮旋转机械能对气体动量矩的改变。从理想化的基本形式，到引入滑移系数修正，再到综合考虑各种实际损失，我们对风机性能的认识一步步从理论走向现实。
