离心风机设计理论基础解析
作者：王军（139-7298-9387）
关键词： 离心风机、气动设计、欧拉方程、性能曲线、相似定律、叶轮、蜗壳、效率
引言
在工业通风、物料输送、废气处理及众多工艺过程中，离心风机作为核心流体机械，其性能优劣直接关系到整个系统的能耗、稳定性与经济性。作为一名风机技术从业者，深入理解其背后的设计理论基础，是进行高效、可靠、创新型设计的根本。本文旨在系统性地解析离心风机，特别是鼓风机范畴的设计理论基础，为同行提供一份兼具理论深度与实践指导意义的参考。
第一章 离心风机的基本结构与工作原理

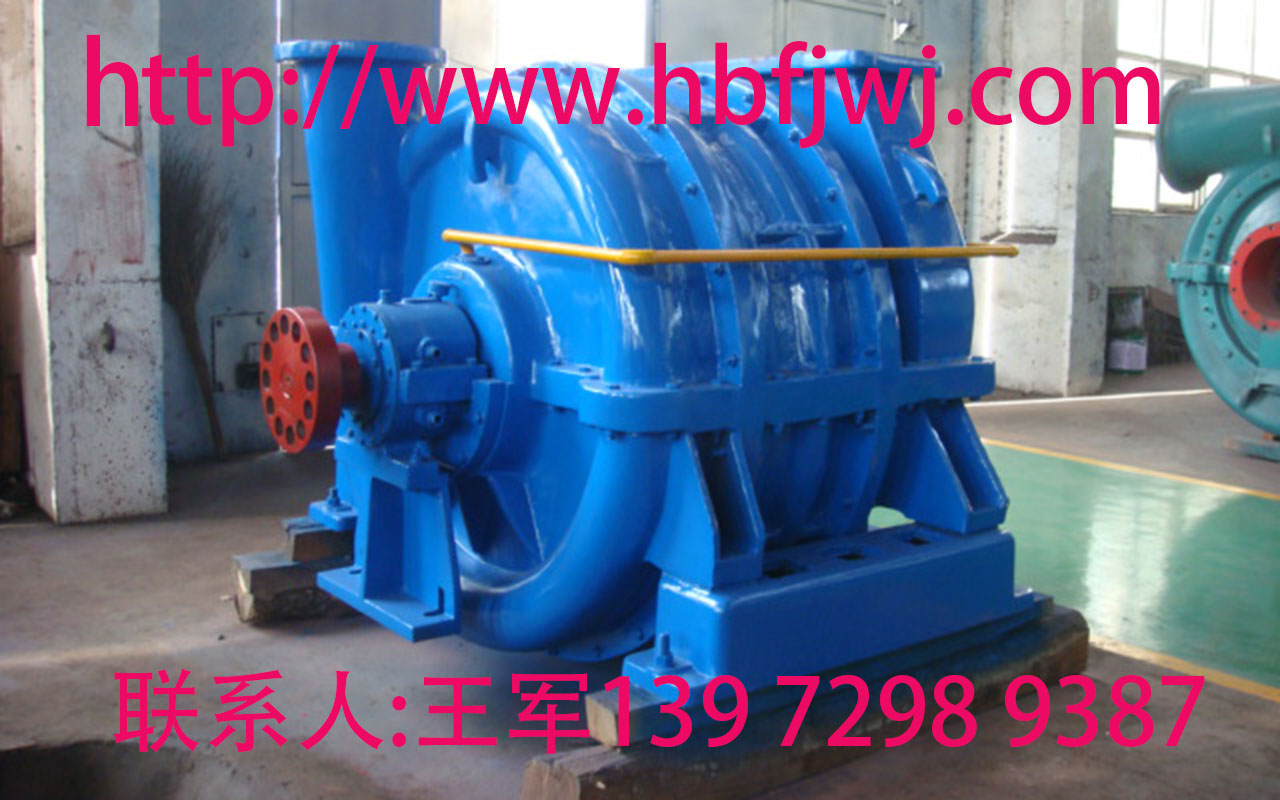

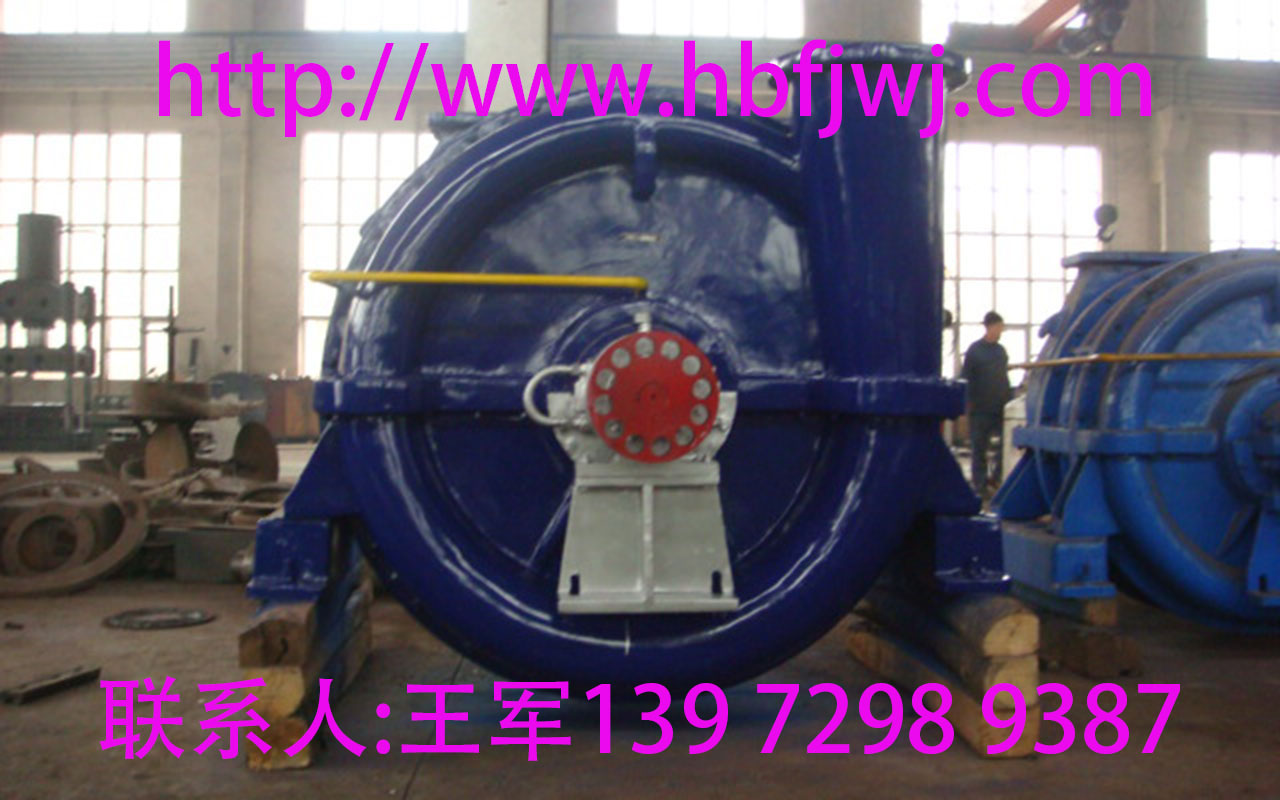

离心风机尽管形式多样，但其基本结构万变不离其宗，主要由以下几大关键部件构成：
进风口（Inlet）： 通常为收敛形或喇叭形，其作用是使气体均匀、顺畅地导入叶轮，减少入口流动损失。

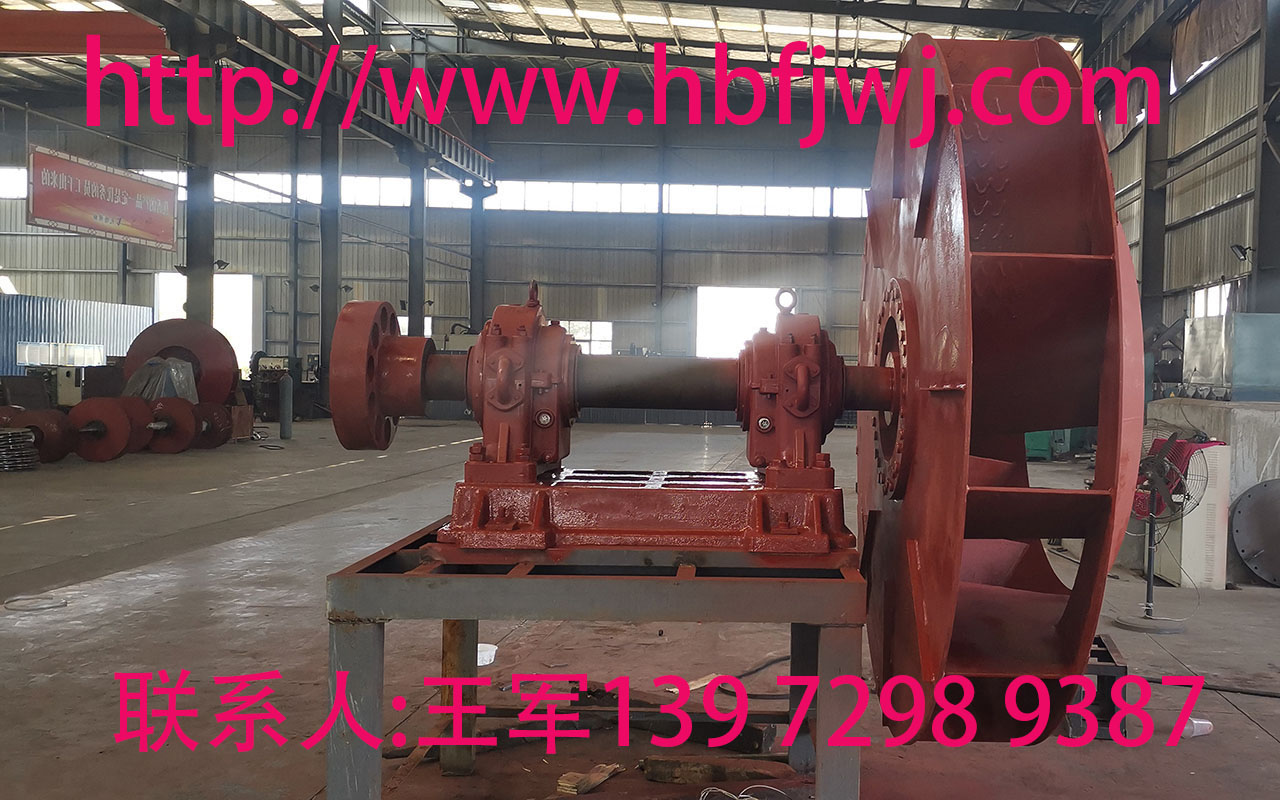

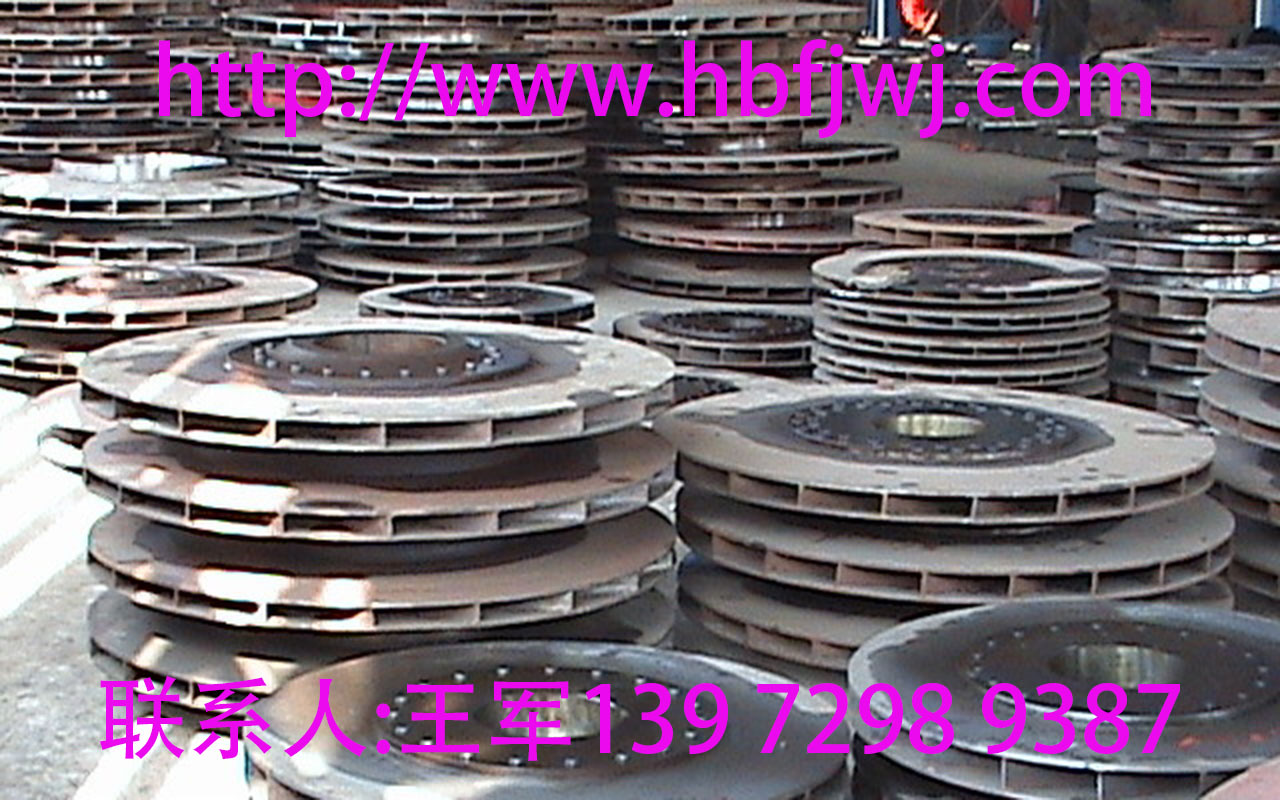

叶轮（Impeller）： 风机的“心脏”，是唯一对气体做功的部件。它由前盘、后盘和夹在其中的一系列叶片组成。叶轮通过旋转，将电动机输入的机械能传递给气体，转化为气体的动能和压力能。

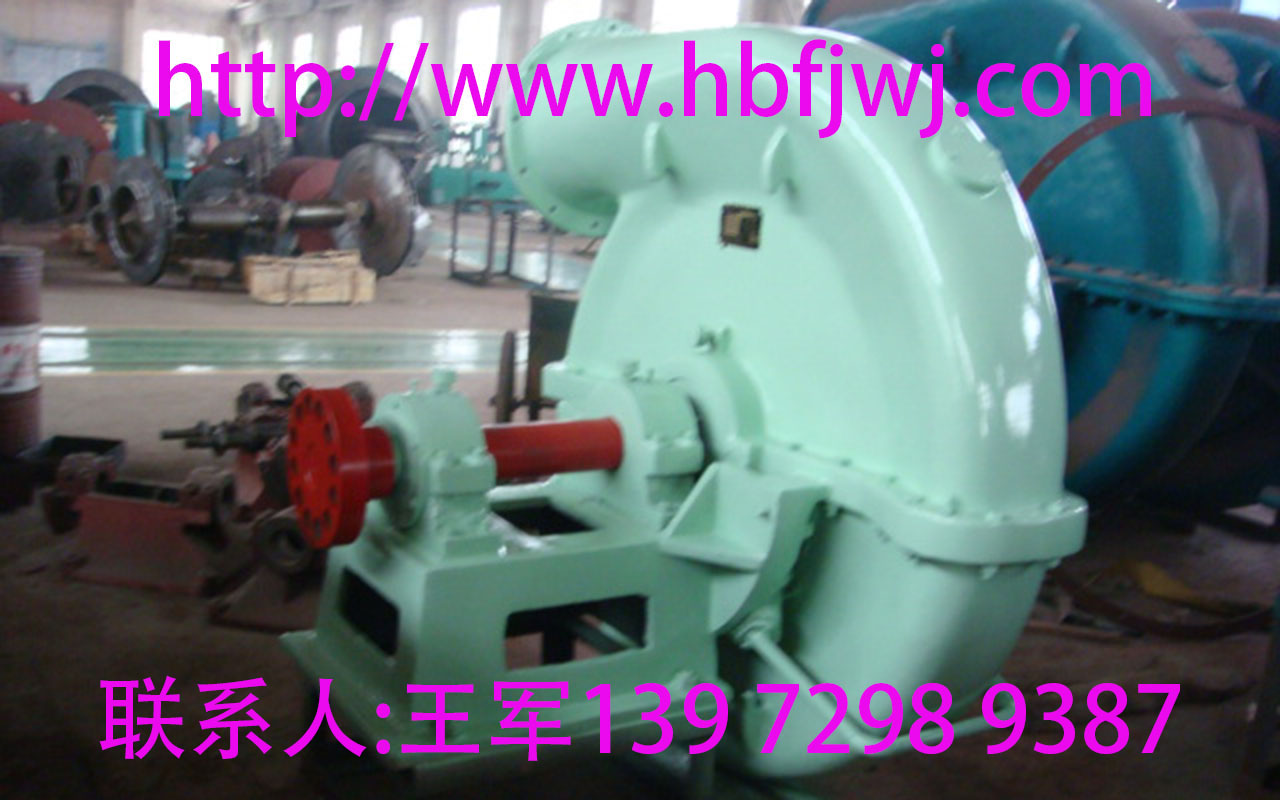

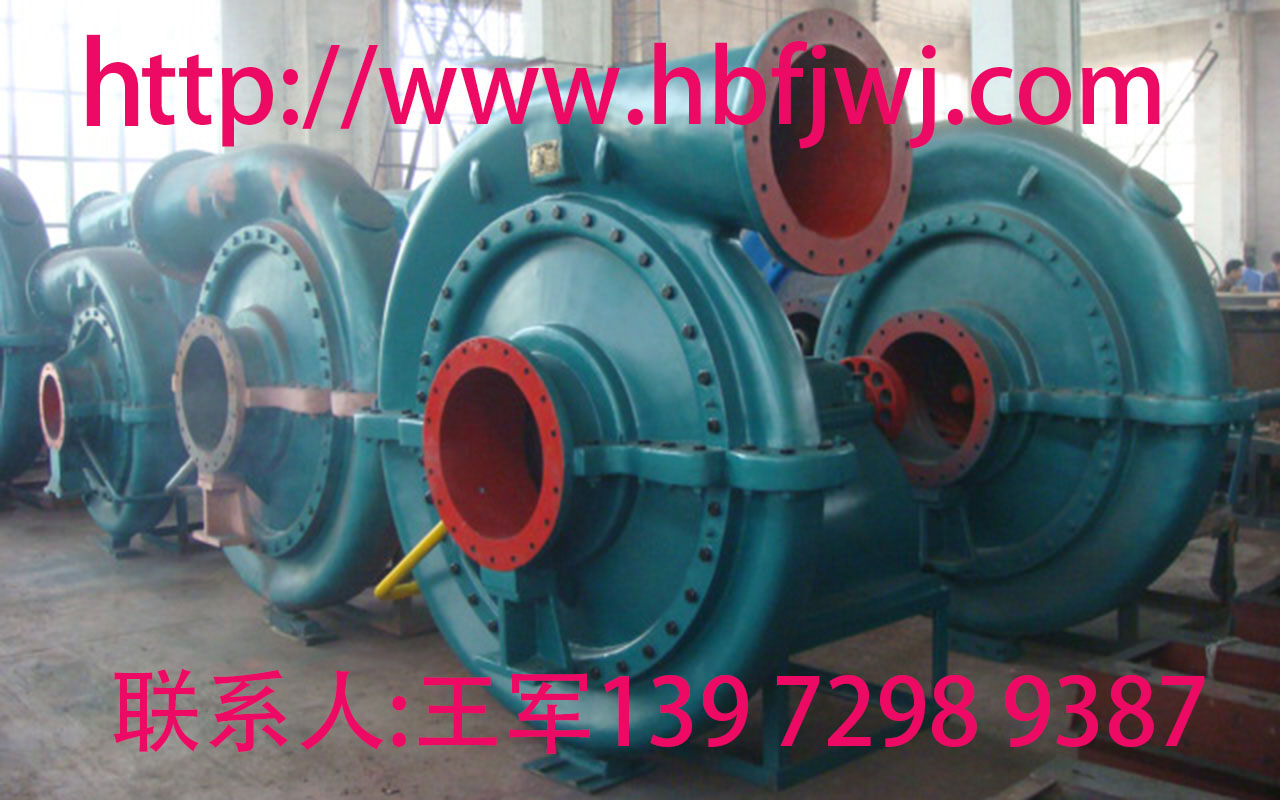

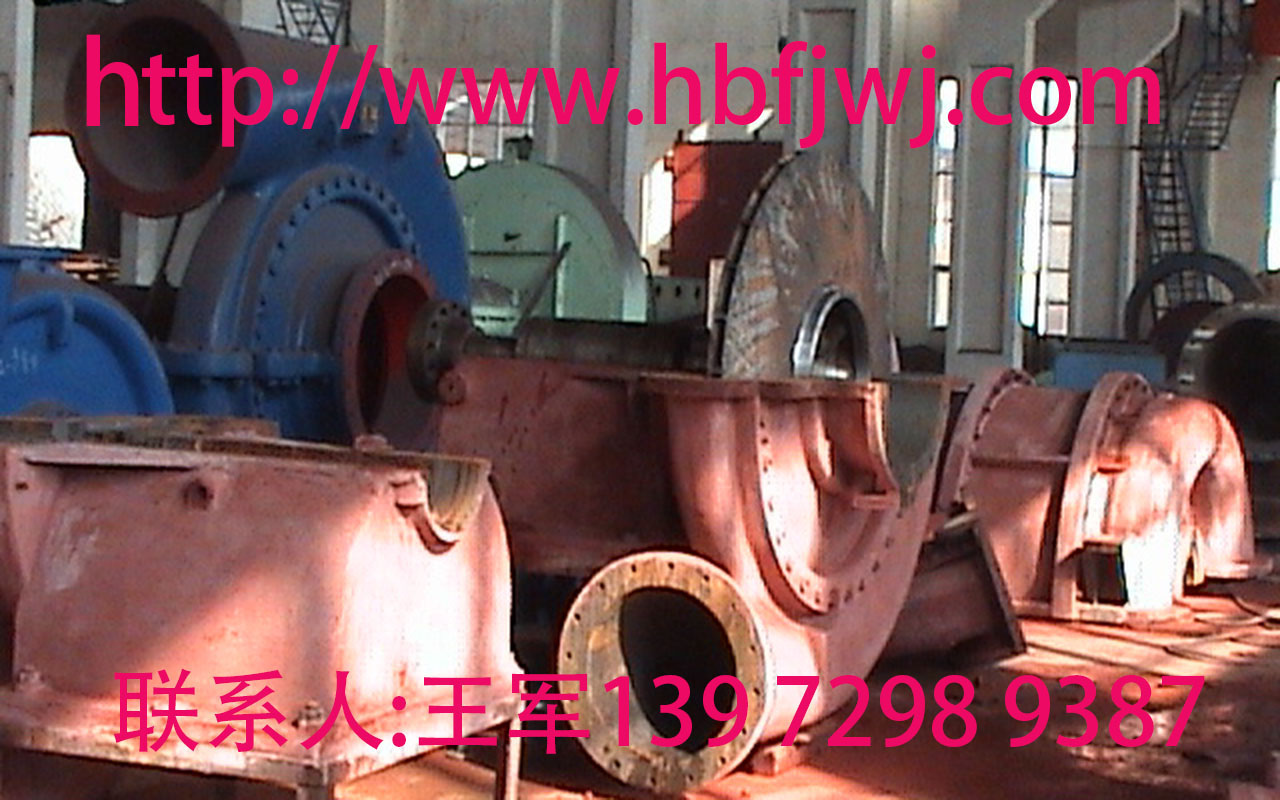

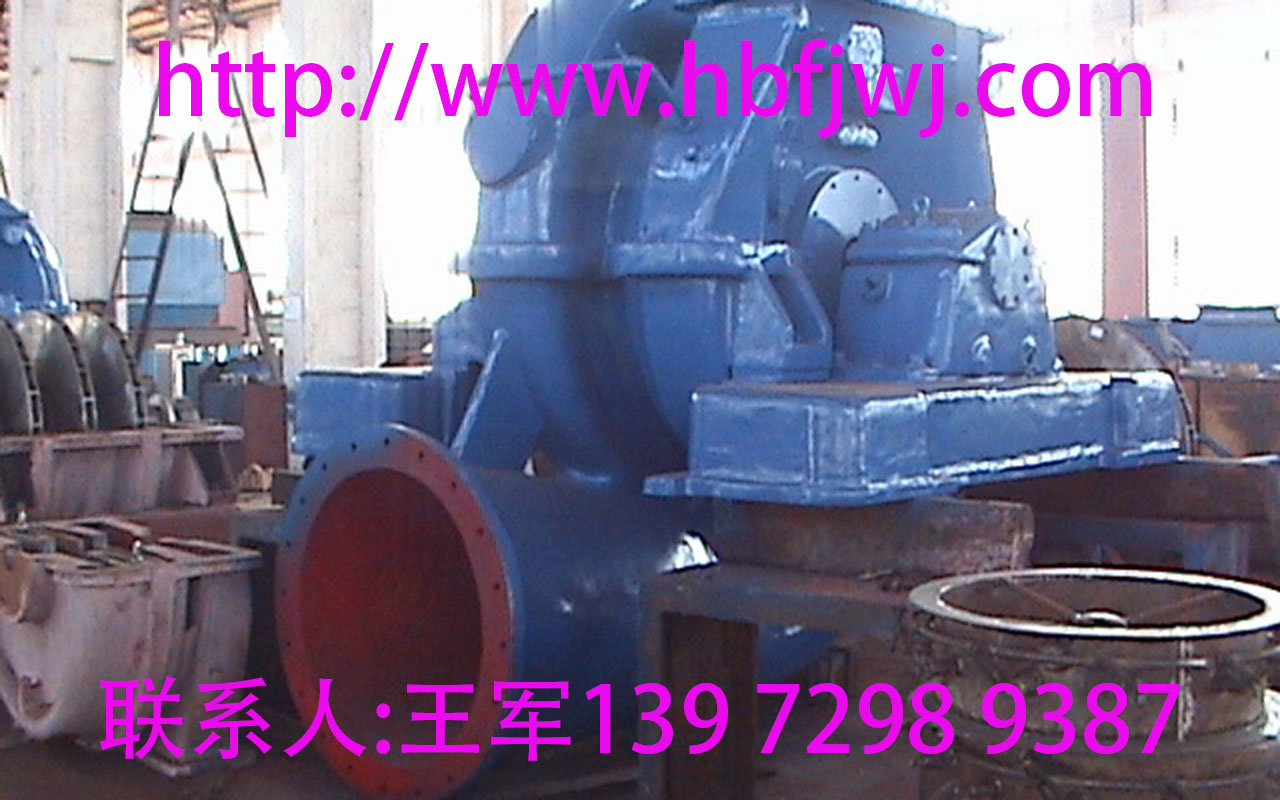

蜗壳（Volute/Casing）： 包裹在叶轮外的渐扩形通道。其主要功能是收集从叶轮中流出的高速气体，并通过其渐扩的截面将气体的动能有效地转化为静压能，最后导向出口。
主轴（Shaft）： 传递扭矩，支撑叶轮旋转。

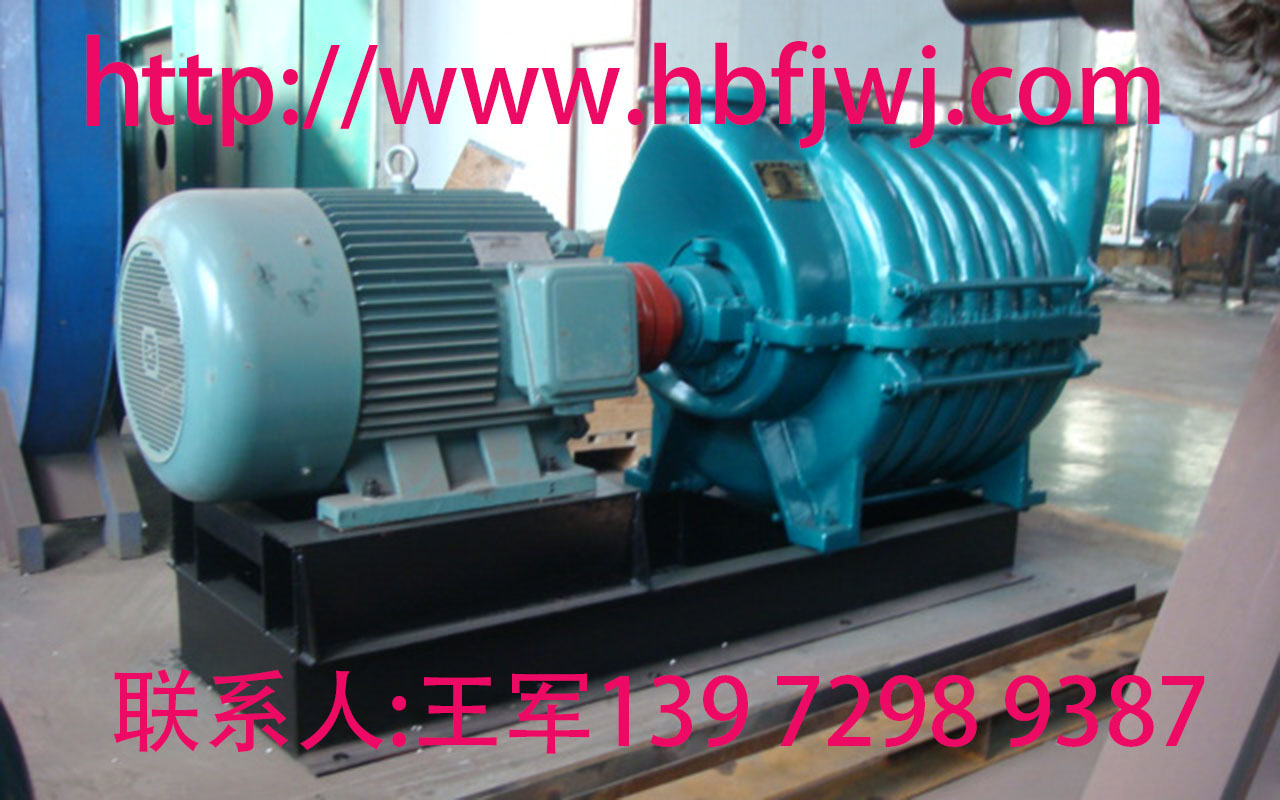

驱动装置（Drive）： 通常为电动机，为风机提供动力。
其工作原理可简述为：驱动装置带动叶轮高速旋转，叶轮通道内的气体在叶片的作用下随之做高速旋转运动，受离心力作用被从叶轮中心甩向边缘，速度急剧增加（动能增加）。随后，高速气流进入蜗壳，由于蜗壳流通截面积逐渐增大，气流速度降低，根据伯努利方程，速度降低意味着动压减小，静压增加，从而实现增压的目的。气体最终以高于进口的压力从出口排出。
第二章 核心理论基础：欧拉方程（Euler's Turbomachinery Equation）
离心风机设计的理论基石是欧拉涡轮机械方程，它描述了叶轮对单位质量流体所做的功（理论扬程或压头）。
其表达式为：
Hth=1g(U2Cθ2−U1Cθ1)Hth=g1(U2Cθ2−U1Cθ1)
其中：
$H_{th}$ 为理论扬程（m）；
$g$ 为重力加速度（m/s²）；
$U_2$, $U_1$ 分别为叶轮出口和进口处的圆周速度（m/s）；
$C_{θ2}$, $C_{θ1}$ 分别为气流在叶轮出口和进口处的绝对速度在圆周方向的分量（即扭速，m/s）。
为了获得最大的能量头，设计时通常使进气为轴向无预旋（Radial Inlet），即 $C_{θ1} = 0$。此时方程简化为：
Hth=1gU2Cθ2Hth=g1U2Cθ2
这个简化的方程揭示了离心风机理论的精髓：
理论扬程与叶轮出口圆周速度 $U_2$ 成正比。 $U_2 = π D_2 N / 60$，因此提高叶轮转速 $N$ 或增大叶轮外径 $D_2$ 均可有效提升风机的压头。这也是高压风机通常转速高、直径大的原因。
理论扬程与出口扭速 $C_{θ2}$ 成正比。 $C_{θ2}$ 的大小直接取决于叶片的出口安装角 $\beta_{2b}$。
根据 $\beta_{2b}$ 的不同，叶轮可分为三种基本类型：
后向式叶片（Backward-curved Blades, $\beta_{2b} < 90°$）: 效率最高，功率曲线随流量增加而平坦或下降，无过载风险，是大多数高效风机的首选。
径向式叶片（Radial Blades, $\beta_{2b} = 90°$）: 结构坚固，耐磨，适用于输送含尘气体，效率介于后向和前向之间。
前向式叶片（Forward-curved Blades, $\beta_{2b} > 90°$）: 在相同的尺寸和转速下能产生较高的压力，但效率较低，且功率曲线随流量增加而急剧上升，电机有超载风险，常见于低压、大风量的场合（如空调风机）。
欧拉方程定义的是理想、无限多叶片的理论扬程。实际中，由于叶片数有限，流道内会存在“滑移”现象，导致实际扬程 $H$ 低于理论值 $H_{th}$，需通过滑移系数等进行修正。
第三章 离心风机的性能参数与特性曲线
一台风机的性能主要通过以下参数描述：
流量（Q, Flow Rate）： 单位时间内通过风机的气体体积，单位为 m³/s 或 m³/h。
压力（P, Pressure）： 风机进出口全压的差值，即全压（Total Pressure）。静压（Static Pressure）是全压与动压之差。鼓风机设计更关注静压的提升。单位通常为 Pa 或 kPa。
功率（N, Power）：
有效功率（Ne）： 单位时间内气体从风机获得的能量，$N_e = P \cdot Q$。
轴功率（Nsh）： 电动机输入给风机轴的功率。
效率（η, Efficiency）： 衡量风机将机械能转化为气体有效能量的能力，是风机性能的核心指标。
全压效率： $η_t = (P_t \cdot Q) / N_{sh}$
静压效率： $η_s = (P_s \cdot Q) / N_{sh}$ （在鼓风机中更常用）
这些参数并非独立，而是相互关联的。性能曲线（Characteristic Curves） 就是在恒定转速下，风机的压力、功率、效率随流量变化的关系曲线。它是风机设计和选型的灵魂。
压力-流量曲线（P-Q Curve）： 通常是一条从最大压力（零流量工况，俗称“关死点”）开始，随流量增加而下降的曲线。后向叶片曲线可能中间有“驼峰”，需避免在不稳定区运行。
功率-流量曲线（N-Q Curve）： 后向叶片风机功率曲线较为平坦或有下降趋势，前向叶片风机功率随流量增加急剧上升。
效率-流量曲线（η-Q Curve）： 呈抛物线形，存在一个最高效率点（BEP, Best Efficiency Point）。风机应尽可能设计在BEP点附近运行，以保证高效和稳定。
第四章 设计中的关键气动考虑与损失机制
实际风机性能永远低于理论计算，因为存在各种损失。优秀的设计在于精确预测并最小化这些损失。
流动损失：
摩擦损失： 气体与流道壁面及气体内部粘性摩擦产生的损失，与流速的平方成正比。
冲击损失（Incidence Loss）： 当实际运行流量偏离设计流量时，气流入口角与叶片进口安装角不匹配，产生冲击、脱流现象造成的损失。在设计点此损失最小。
分离与涡流损失： 在流道急剧扩张、弯曲或表面不光滑处易产生流动分离和二次流，形成涡团消耗能量。
蜗壳损失： 蜗壳内动能转化为静压能的过程并非等熵，存在混合和摩擦损失。

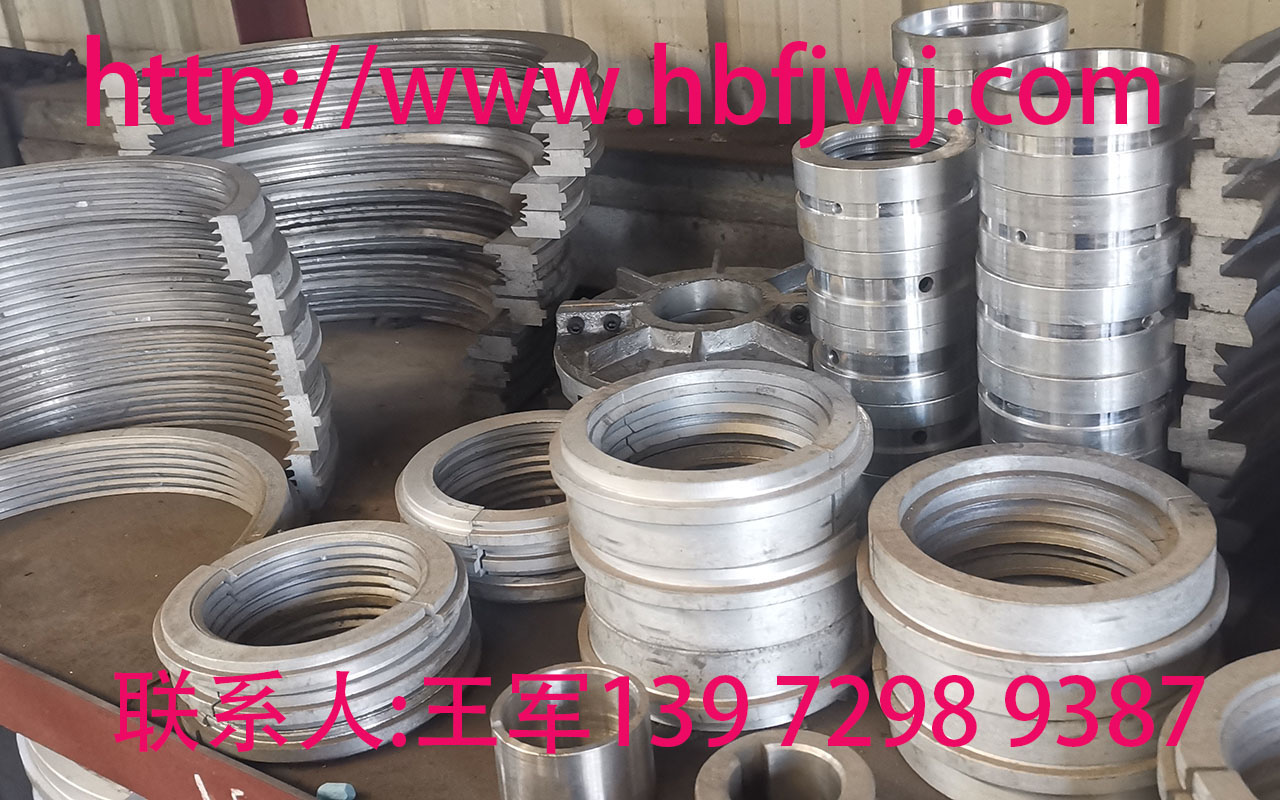

泄漏损失： 通过叶轮与蜗壳之间间隙（口环间隙）的气体回流，导致做功的有效流量减少。
轮盘摩擦损失（Disk Friction Loss）： 叶轮前后盘外表面与机壳内静止气体之间的摩擦造成的损失，在高转速、小流量设计中尤为显著。
总效率 η 是考虑了所有损失后的结果：$η = \frac{\text{有效功}}{\text{轴功}} = \frac{\text{理论功 - 各种损失}}{\text{轴功}}$。
第五章 相似定律与具体设计中的应用
相似定律是连接模型实验与实物产品、进行产品系列化设计和性能换算的强大工具。其核心是保证两台风机几何相似、运动相似、动力相似。
三大相似定律公式（下标m表示模型，p表示实物）：
流量相似律： $\frac{Q_p}{Q_m} = \lambda^3 \frac{N_p}{N_m}$ （流量与叶轮直径的三次方和转速的一次方成正比）
压力相似律： $\frac{P_p}{P_m} = \lambda^2 \frac{\rho_p}{\rho_m} (\frac{N_p}{N_m})^2$ （压力与直径的平方、密度的一次方和转速的平方成正比）
功率相似律： $\frac{N_{shp}}{N_{shm}} = \lambda^5 \frac{\rho_p}{\rho_m} (\frac{N_p}{N_m})^3$ （功率与直径的五次方、密度的一次方和转速的三次方成正比）
其中，$λ = D_p / D_m$ 为比例尺。
在设计中的应用：
性能换算： 通过模型试验数据，预测实物风机在不同转速、不同介质（密度变化）下的性能。
系列化设计： 以一个高效模型为基础，通过几何相似放大或缩小，快速衍生出不同流量和压力的产品系列，大大缩短设计周期。
改变运行条件： 预测同一台风机在改变转速、输送不同介质（如温度变化导致密度变化）后的性能，为变频调速等节能改造提供理论依据。
需要注意的是，完全相似很难实现（例如加工间隙难以严格按比例缩放），因此大型风机效率通常略高于其几何相似的小型模型（尺度效应）。
第六章 叶轮与蜗壳的协同设计
叶轮和蜗壳不是独立的，它们的匹配程度极大影响整机性能。
叶轮设计： 确定叶片型线（单圆弧、双圆弧、机翼型等）、进出口角、叶片数、进出口宽度等。目标是高效地将能量传递给气体，形成均匀稳定的出口流场。现代设计大量采用CFD（计算流体动力学）进行流场优化。
蜗壳设计： 关键参数是蜗舌间隙和蜗壳型线。
蜗舌间隙（Tongue Clearance）： 过小会增大气动噪声和压力脉动，尤其在非设计工况易产生啸叫；过大会增加泄漏损失，降低效率。需找到一个最佳折中点。
蜗壳型线（Volute Profile）： 传统设计采用等速度矩或等平均速度法，旨在使蜗壳各截面能高效地收集气体并实现动能到静压能的转换，避免流动分离。现代CFD优化设计可以给出更理想的非规则型线。
只有叶轮出口的流动特性与蜗壳的进口设计完美匹配，才能在宽工况范围内实现高效率、低噪声和稳定运行。
结语
离心风机的设计是一门融合了空气动力学、流体力学、机械力学和材料科学的综合艺术。欧拉方程奠定了能量转换的理论根基，性能曲线描绘了其工作特性，相似定律提供了工程放大的方法，而对各种损失机制的深刻理解及叶轮与蜗壳的协同优化，则是迈向高性能设计的必经之路。
