浮选(选矿)专用风机C250-1.32基础知识解析

作者：王军（139-7298-9387）

关键词：浮选风机、多级离心鼓风机、型号解析、C250-1.32、风机配件、风机修理、选矿设备

引言

在矿物加工领域，浮选是分离有价值矿物与脉石的关键工艺过程。该过程依赖于向矿浆中充入大量细小、均匀的空气气泡，使目标矿物颗粒选择性附着于气泡并上浮至液面，从而实现分离。这一过程的效率与效果，在很大程度上取决于为其提供气源的核心设备—浮选专用鼓风机的性能。浮选风机不仅需要提供稳定、足量的空气，更需要对空气压力进行精确控制，以适应不同矿种、不同粒度和不同药剂制度下的工艺要求。在众多类型的风机中，多级离心鼓风机因其效率高、运行稳定、压力调节范围广等优点，成为现代大型浮选厂的首选。

本文将以浮选（选矿）专用多级离心鼓风机型号C250-1.32为具体研究对象，深入剖析其型号含义、工作原理、核心配件构成以及常见的故障诊断与维修保养策略，旨在为从事风机技术管理、设备维护及选矿工艺操作的工程技术人员提供一份实用的参考资料。

第一章 浮选工艺对风机的核心要求与多级离心鼓风机概述

在深入解析特定型号之前，必须首先理解浮选工艺为何对风机有特殊要求，以及多级离心鼓风机为何能胜任这一角色。

1.1 浮选工艺对风机的核心要求

稳定的风量供给：浮选过程是连续的化学反应和物理过程，要求空气供给量必须恒定。风量的剧烈波动会直接导致气泡大小、分布和矿化程度的不稳定，从而严重影响浮选指标（如精矿品位和回收率）。因此，风机在额定工况下必须具备优异的稳定性能。 精确的压力控制：浮选槽有一定的液位深度，风机提供的空气必须克服矿浆静压和管路损失，才能有效地从叶轮下方或空气喷射器喷出。压力不足，气泡无法有效弥散，甚至可能“憋死”；压力过高，则可能造成液面翻花，破坏泡沫层稳定性，甚至将已附着的矿物颗粒冲刷下来。C250-1.32型号中的“-1.32”正是其压力能力的直接体现。 良好的调节特性：不同的矿石性质、不同的浮选阶段（粗选、扫选、精选）对风量风压的需求不同。风机系统需要具备方便、灵活的调节手段（如进口导叶调节、转速调节等），以适应工艺变化。 高可靠性及耐用性：浮选车间环境潮湿，可能含有腐蚀性气体和药剂粉尘，且风机通常需要24小时连续运转。因此，风机必须具备坚固的结构、优异的防腐蚀能力和长寿命设计，以保证整个选矿生产线的连续稳定运行。 运行经济性：风机是选矿厂的能耗大户，其运行效率直接关系到生产成本。高效率的风机能够显著降低吨矿处理电耗。

1.2 多级离心鼓风机的工作原理与优势

离心鼓风机的工作原理基于动能转换为势能。当叶轮高速旋转时，气体被吸入叶轮中心，在离心力作用下被加速并甩向叶轮外缘，气体的速度和压力得到提高。随后，高速气体进入扩压器，流速降低，部分动能进一步转化为压力能。

单级离心风机由于结构限制，单级增压能力有限。为了获得浮选工艺所需的较高压力，采用了多级串联的结构。即气体从第一级叶轮流出后，进入第二级进口，依次通过多个叶轮和扩压器，每经过一级，压力就升高一次，最终达到所需的出口压力。

多级离心鼓风机相较于其他类型风机（如罗茨风机）在浮选应用中的优势在于：

效率高：在中等流量、较高压力工况下，多级离心鼓风机的效率通常高于罗茨风机，尤其在偏离额定点时优势更明显。 运行平稳、噪音低：动力是连续传递的，没有容积式风机的周期性排气冲击，振动和噪音较小。 输出空气无油：采用迷宫密封等结构，可实现无油润滑，提供的空气洁净，不影响浮选药剂环境。 维护量相对较小：核心转动部件只有转子总成，且转速恒定，机械磨损相对可控。

第二章 C250-1.32风机型号深度解析

参考提供的型号命名规则，我们对C250-1.32进行逐项解读。

2.1 系列标识：“C”

根据行业惯例，“C”通常代表“Centrifugal”（离心的），表明该风机属于离心式鼓风机。在某些制造商的标准中，“CJ”或“CF”可能进一步细分为“J”代表矿山机械用、“F”代表防腐等特殊设计。对于C250-1.32，其“C”可理解为选矿专用离心鼓风机系列的基础代号，具备了适用于选矿环境的基本设计特征。

2.2 流量参数：“250”

“250”是该型号的核心参数之一，表示风机在标准进口状态（通常指进口压力为1个标准大气压，温度20摄氏度，相对湿度50%）下的额定容积流量，单位为立方米每分钟。即，C250-1.32风机的设计流量为每分钟输送250立方米的空气。

重要提示：此流量是容积流量，而非质量流量。当风机进口条件（如海拔高度导致的大气压变化、环境温度变化）改变时，风机输送的空气质量流量会随之变化，但容积流量基本保持不变（在转速恒定时）。这对于浮选工艺计算实际供气量至关重要。

2.3 压力参数：“-1.32”

“-1.32”是该型号另一个核心参数，它定义了风机的压升能力。根据规则，它表示风机的出口绝对压力为1.32个标准大气压。

绝对压力与表压的关系：工程上常用压力表测得的压力是表压，即绝对压力与当地大气压的差值。若当地大气压为1个标准大气压（约101.325 kPa），则C250-1.32的出口表压约为 1.32 - 1 = 0.32 个大气压，即约32.4 kPa。 进风口压力省略的含义：型号中未使用“/”符号指定进风口压力，根据规则，这表示进风口压力默认为1个标准大气压。因此，该风机的总压比（出口绝对压力/进口绝对压力）为 1.32 / 1 = 1.32。风机需要产生的压升为 0.32 个大气压。

2.4 综合性能含义

C250-1.32型号完整地描述了风机在标准进气条件下的核心性能：每分钟能将250立方米的环境空气，从1个标准大气压压缩至1.32个标准大气压后送出。选矿工程师可以根据这个参数，结合浮选槽的数量、深度、充气器阻力等，判断该风机是否满足特定生产线的需求。

第三章 C250-1.32风机核心配件解析

一台多级离心鼓风机是由数百个零件组成的复杂系统。了解其主要配件的功能、材料和常见失效模式，是进行有效维护和修理的基础。以下对关键部件进行解析。

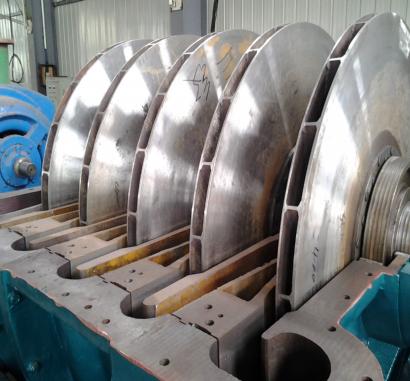

3.1 转子总成

转子是风机的心脏，是高速旋转的核心部件。

主轴：通常采用高强度合金钢（如40Cr、35CrMo）锻造而成，经过精密的加工和热处理（调质），保证其在传递扭矩和承受离心力时的强度和刚度。轴上有安装叶轮和平衡盘的键槽或过盈配合面。 叶轮：是多级离心风机的核心做功元件。C250-1.32的每个叶轮通常采用后向叶片设计，以获得较高的效率和稳定的性能。叶轮材料至关重要，鉴于浮选环境可能潮湿且带有腐蚀性，常采用优质碳素钢（如Q235B加防腐涂层）或更耐腐蚀的低合金钢、不锈钢（如2Cr13）。叶轮需经过严格的动平衡校正，以确保运行平稳。 平衡盘/鼓：用于平衡转子工作时产生的大部分轴向推力，减少推力轴承的负荷。它通过产生一个与叶轮轴向力方向相反的平衡力来实现这一目的。其间隙控制是装配关键。

3.2 机壳与隔板

机壳（气缸）：容纳转子和内部气流通道的承压部件。一般为铸铁（HT250）或铸钢（ZG230-450）制成，具有足够的强度和刚度。机壳设计成水平剖分式，便于转子的安装和检修。 隔板：安装在机壳内，将各级叶轮分开。隔板上固定有扩压器和回流器。
扩压器：将叶轮出口的高速气体的动能转化为压力能。 回流器：引导气体从上一级平稳地进入下一级叶轮的进口。

3.3 密封系统

密封的作用是防止气体在机壳内泄漏（内漏）和向外界泄漏（外漏），同时防止轴承润滑油进入机壳。

级间密封和轴端密封：多采用迷宫密封。它由一系列环形密封齿和与之配合的轴套或孔壁组成，利用节流原理产生阻力来减少泄漏。迷宫密封是非接触式密封，可靠性高，寿命长。密封齿片材料通常为铜合金或铝合金，较软，可在与轴发生轻微碰磨时优先磨损，保护更贵重的轴。 轴承箱密封：常用骨架油封或迷宫式油封，防止润滑油泄漏和灰尘进入。

3.4 轴承与润滑系统

轴承：通常采用径向滑动轴承（承受转子重量）和推力滑动轴承（承受残余轴向推力）。滑动轴承具有承载能力强、阻尼性好、适用于高速重载的优点。轴承衬通常采用巴氏合金等减摩材料。 润滑系统：包括油箱、油泵、油冷却器、油过滤器、安全装置等。它负责向滑动轴承提供连续、洁净、温度适宜的润滑油，确保轴承形成稳定的油膜。

3.5 进出口调节装置

为适应工况变化，C250-1.32可能配备进口导叶调节或出口节流调节。进口导叶调节是通过改变进入第一级叶轮的气流预旋角度来改变风机性能曲线，这种调节方式比单纯节流出口更节能，是首选的调节方法。

第四章 C250-1.32风机常见故障诊断与修理解析

风机的修理建立在准确的故障诊断之上。以下是基于配件知识的常见问题分析。

4.1 振动超标

振动是风机最常见的故障现象，原因复杂。

转子不平衡：是最主要的原因。可能由叶轮磨损（特别是进气端）、腐蚀、粘附污垢（药剂结晶、粉尘）不均或叶轮零件松动引起。修理方法：停机清理叶轮，检查紧固情况，然后重新进行动平衡校正。 对中不良：风机与电机联轴器对中超差。修理方法：使用百分表重新进行精确对中。 轴承损坏：轴承磨损、疲劳剥落或巴氏合金脱落。修理方法：更换新轴承，并检查润滑油路是否畅通、油质是否合格。 基础松动或共振：地脚螺栓松动或基础刚性不足。修理方法：紧固地脚螺栓，必要时加固基础。 动静部件摩擦：如密封齿与轴发生碰磨。修理方法：检查转子跳动量，更换损坏的密封件，调整间隙。

4.2 风量或压力不足

转速降低：检查电网电压、频率，以及联轴器传动是否正常。 滤清器堵塞：进口空气滤清器脏堵，导致进气阻力增大，实际进口压力低于大气压，相当于提升了压缩比，导致质量流量下降。修理方法：清洁或更换滤芯。 密封间隙过大：级间迷宫密封或轴端密封磨损，导致内泄漏严重，气体从高压级窜回低压级，有效输出降低。修理方法：停机大修，更换所有磨损超差的密封件。 叶轮腐蚀或磨损：叶轮通道表面变得粗糙，甚至叶片减薄变形，效率下降。修理方法：轻微磨损可进行堆焊修复后重新加工并做动平衡，严重时需更换叶轮。

4.3 轴承温度过高

润滑油问题：油位过低、油质劣化（含水、杂质）、油品牌号不对、油冷却器效果差。修理方法：检查油位，化验油质，必要时换油，清洗冷却器。 轴承本身问题：轴承间隙过小或过大，轴承接触不良，巴氏合金有缺陷。修理方法：刮研轴承或更换。 安装问题：轴承与轴颈或轴承座的配合不当，对中不良导致附加负荷。

4.4 修理的一般原则与流程

准备工作：切断电源，挂警示牌，办理检修工作票。准备好工具、备件和技术资料（如装配图、公差表）。 拆卸：按顺序拆卸（先附属管路、仪表，再联轴器、端盖，最后吊出转子），做好标记，摆放整齐。测量并记录关键原始数据（如轴承间隙、推力间隙、密封间隙、对中数据）。 检查与清洗：对所有零件进行清洗，然后仔细检查磨损、腐蚀、裂纹等情况。重点检查转子跳动、叶轮状况、密封间隙、轴承表面。 修理与更换：根据检查结果，对可修复的零件进行修复（如补焊、机加工），对无法修复或超差的零件进行更换。所有更换的配件应符合原设计规格和材质要求。 装配：按拆卸的逆顺序进行，确保所有配合面清洁，使用合适的润滑剂。严格控制各部位间隙（如径向轴承间隙、推力间隙、迷宫密封间隙），并确保转子在机壳内居中有足够的转动空间。 对中复查：连接联轴器，进行精确对中。 试运行：修复后必须进行试运行。先点动检查转向，然后空载运行，监测振动、温度、噪音等参数。无异常后，逐步加载至额定工况，并持续观察运行状态，确认一切正常后方可投入正式运行。

结论

C250-1.32型浮选专用多级离心鼓风机是选矿工业生产线的关键动力设备。深刻理解其型号中“C”、“250”、“-1.32”所蕴含的技术意义，是正确选型和应用的基石。而熟悉其转子、机壳、密封、轴承等核心配件的结构、功能与失效模式，则为日常维护保养和故障诊断修理提供了理论依据和实践指导。

风机的稳定运行依赖于“七分保养，三分修理”的理念。建立完善的定期点检、状态监测和预防性维修制度，及时发现并处理如滤芯堵塞、油品劣化、轻微振动等初期问题，可以有效地避免恶性事故的发生，延长风机使用寿命，保障浮选生产线的连续高效运转，最终为企业创造最大的经济效益。作为风机技术人员，不断深化对设备原理的理解，积累维修实践经验，是确保设备处于最佳运行状态的不二法门。
