引言

在工业领域，特别是污水处理、冶金、化工、电力等行业中，大风量、高压力的气体输送是不可或缺的环节。多级离心鼓风机凭借其效率高、运行平稳、压力范围广等优点，在其中扮演着核心动力设备的角色。本文将以我公司典型的D1150-3.02型多级离心鼓风机为例，结合风机技术基础理论，深入剖析其性能特点，并对核心配件及常见故障的修理维护进行系统性说明，旨在为同行技术人员提供一份实用的参考。

第一章：离心风机基础与多级离心鼓风机原理

要理解D1150-3.02的性能，首先需掌握离心风机的基本工作原理。

1.1 离心风机的基本工作原理

离心风机的工作原理基于牛顿第二定律和能量守恒定律。其核心部件是叶轮。当电机驱动叶轮高速旋转时，叶轮叶片间的气体在离心力的作用下被甩向叶轮外缘，从而使叶轮中心处形成真空或低压区，外界气体在大气压作用下被源源不断地吸入进风口，填补这个低压区。被甩出的气体在获得动能和压力能后，进入截面逐渐扩大的蜗壳或导叶中，将一部分动能转化为静压能，最终以较高的压力从出风口排出。

在这个过程中，风机对气体所做的功，即传递给气体的能量，可以用“全压”来度量。风机的全压等于风机出口截面上的全压与进口截面上的全压之差。全压由静压和动压两部分组成。静压是气体对平行于气流方向的物体表面作用的压力，用于克服管道阻力；动压是气体流动速度产生的压力。

1.2 多级离心鼓风机的构成与增压原理

单级离心风机由于单级叶轮所能提供的压力（压比）有限，难以满足高压力工况的需求。多级离心鼓风机应运而生，它通过将多个单级叶轮串联在同一根主轴上的方式，实现了压力的逐级叠加。

D1150-3.02型号中的“3”即代表其拥有三级叶轮。气体从进气室进入第一级叶轮，获得能量后排出，随后进入第一级扩散器（将动能转化为静压）和回流器（引导气体以合适的角度进入下一级叶轮入口），如此逐级经过第二级、第三级，每经过一级，气体的压力就升高一次，最终在末级达到所需的出口压力。

这种多级结构使得风机能够在相对较小的体积下实现高压输出，同时通过合理的级间设计，可以保持较高的运行效率。

第二章：D1150-3.02型多级离心鼓风机性能深度解析

型号D1150-3.02蕴含了该风机的基本信息：“D”通常代表鼓风机，“1150”指额定进口容积流量为1150立方米每分钟，“3”表示三级，“02”可能为设计序列号或压力等级代码。下面结合您提供的参数进行详细说明。

2.1 核心性能参数解读

输送介质与进口条件： 介质为空气，进口温度15℃，进口密度1.06 kg/m³。密度的确定是关键，它直接影响到风机的实际做功能力。空气密度会随温度、压力和湿度变化，给定的1.06 kg/m³是基于进口压力0.98 kgf/cm²（绝压，约合96.04 kPa）和15℃温度计算得出的，略高于标准空气密度（1.2 kg/m³），表明进口处空气可能经过了轻微压缩或处于较低海拔。

流量： 进风口流量1150 m³/min。这是风机在额定工况下单位时间输送的气体体积，是风机选型的关键参数之一。需要注意的是，离心风机的流量会随管网阻力的变化而变化。

压力： 这是该风机性能的突出亮点。

进口压力： 0.98 kgf/cm²（绝压），接近大气压。

出口升压： 20200 mmH₂O。这是一个压差单位，意为出口压力比进口压力高20200毫米水柱。将其转换为国际单位制更便于理解：1 mmH₂O ≈ 9.8 Pa，因此20200 mmH₂O ≈ 197960 Pa ≈ 0.198 MPa。这意味着风机产生的压力增量约为2个标准大气压。出口绝压约为进口绝压（0.98 kgf/cm² ≈ 0.096 MPa）加上升压（0.198 MPa），约等于0.294 MPa。

压比： 压比是出口绝压与进口绝压的比值。计算可得，压比 ≈ 0.294 / 0.096 ≈ 3.06。对于离心鼓风机而言，这是一个中等偏高的压比，充分体现了多级结构的优势。

转速与功率：

转速： 5044 r/min。这是一个非常高的转速，是现代高效离心风机设计的典型特征。高转速意味着叶轮可以做得更小、更紧凑，同时能赋予气体更高的线速度，从而产生更高的压力。这也对转子的动平衡、轴承性能和润滑系统提出了极高要求。

轴功率： 3400 KW。这是风机主轴从电机上实际消耗的功率，是气体获得的功率（有效功率）与风机内部各种损失（流动损失、轮盘摩擦损失、泄漏损失、机械损失）之和。

配套电机功率： 4000 KW（2极）。电机功率选择大于轴功率，是考虑了必要的安全系数（或称富裕量），以确保在工况波动或电网电压变化时，电机不会过载，保证运行的可靠性。2极电机通常用于需要高转速直接驱动的场合，与风机5044 r/min的转速相匹配，避免了复杂的齿轮增速箱结构，提高了传动效率，简化了维护。

2.2性能曲线与工况点

虽然本文不输出图表，但可以概念性描述。D1150-3.02的风机性能可以绘制在以流量为横坐标、压力（或功率、效率）为纵坐标的曲线图上。其压力-流量曲线是一条从左向右逐渐下降的曲线，即流量越大，风机能提供的压力越低。功率-流量曲线则是一条上升曲线，流量越大，消耗的功率越高。

您提供的参数（流量1150 m³/min，升压20200 mmH₂O，轴功率3400 KW）构成了一个特定的“工况点”。这个点是风机性能曲线与管网阻力曲线的交点。管网阻力曲线反映了管道、阀门、设备等对气体流动的阻碍程度，其特性是阻力随流量增加而平方倍增加。当风机提供的压力恰好等于管网所需阻力时，系统稳定运行于此工况点。

2.3 效率估算

风机效率是衡量其能量转换效能的重要指标，为有效功率与轴功率之比。
有效功率（千瓦）约等于 （流量（m³/s） × 压力（Pa）） / 1000。
将参数代入：流量1150 m³/min ≈ 19.17 m³/s，压力197960 Pa。
有效功率 ≈ （19.17 × 197960） / 1000 ≈ 3794 KW。
因此，估算效率 ≈ （3794 / 3400） × 100% ≈ 111.6%。

这个计算结果显然大于100%，是不合理的。这通常是由于参数单位或基准状态不一致导致的。一种常见的情况是，流量1150 m³/min可能是指在进口状态（密度1.06 kg/m³）下的实际体积流量，而性能计算或合同中的功率可能是参照标准状态（密度1.2 kg/m³）换算而来的。 如果按标准空气密度（1.2 kg/m³）重新计算有效功率，需要先将实际流量换算到标准状态下的流量，或者直接使用质量流量计算。这里提示我们在实际工作中，必须明确所有参数的计算基准，否则会产生误解。通常，这类大型风机的设计效率可达82%-85%甚至更高。

第三章：D1150-3.02核心配件解析

一台稳定运行的多级离心鼓风机，离不开各个精密配件的协同工作。以下是D1150-3.02的关键配件解析。

3.1 转子总成

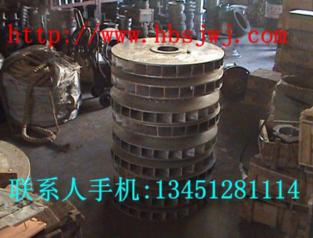

这是风机的心脏。包括主轴、各级叶轮、平衡盘、推力盘、联轴器等。叶轮通常采用高强度合金钢精密铸造或焊接而成，并经过严格的动平衡校正，以消除在5044r/min高转速下产生的巨大离心力，确保振动值在允许范围内。平衡盘用于平衡转子大部分的轴向力。

3.2 缸体与隔板
缸体是承受压力的主体，通常为水平剖分式结构，便于检修。隔板安装在缸体内，将各级叶轮分开，其上固定有扩散器和回流器，引导气流并实现能量转换。

3.3 轴承系统
由于转速极高，通常采用滑动轴承（径向轴承和推力轴承）。滑动轴承依靠油膜支撑转子，具有承载力大、阻尼效果好、适合高速的优点。润滑油系统必须可靠，保证轴承的充分润滑和冷却。

3.4 密封系统
主要包括：

级间密封： 通常为迷宫密封，安装在隔板与主轴之间，防止高压级气体向低压级泄漏，保证级效率。

轴端密封： 防止缸体内气体沿主轴向外泄漏或外界空气进入。根据介质和压力，可能采用迷宫密封、浮环密封或干气密封等。对于输送空气的D1150-3.02，迷宫密封是常见选择。

3.5 润滑系统
独立的润滑油站是风机的“血液循环系统”。它包括油箱、主辅油泵、油冷却器、油过滤器、安全阀及一系列监控仪表（压力、温度）。它为轴承提供清洁、温度压力稳定的润滑油，并带走摩擦产生的热量。

3.6 监测与控制系统
现代大型风机都配备完善的监测系统，包括轴振动监测、轴位移监测、轴承温度监测、进出口压力/温度监测等。这些信号接入PLC或DCS，实现自动启停、故障报警和连锁停机，是设备安全运行的重要保障。

第四章：风机常见故障分析与修理维护要点

对风机配件的深入理解是进行有效维修的基础。以下是D1150-3.02可能遇到的典型问题及处理思路。

4.1 振动超标
这是最常见的故障。

原因分析：

转子不平衡： 叶轮结垢、磨损不均、部件脱落或松动。

对中不良： 风机与电机联轴器对中超差，产生附加应力。

轴承损坏： 磨损、疲劳剥落、润滑不良导致烧伤。

基础松动或共振： 地脚螺栓松动或设备固有频率接近工作转速。

修理与预防：

严格执行动平衡校正： 大修后，转子必须进行高速动平衡，精度等级需达到G2.5或更高。现场动平衡技术是解决运行中振动问题的有效手段。

精密对中： 使用激光对中仪，确保冷态和热态下的对中精度。

定期检查轴承： 通过振动频谱分析判断轴承状态，定期更换润滑油和滤芯。

4.2 轴承温度高

原因分析：

润滑问题： 油质劣化、油路堵塞、油压不足、油冷却器效率下降。

轴承本身问题： 安装间隙不当、轴承损坏。

负载过大： 风机实际工况偏离设计点。

修理与预防：

保证润滑油品质： 定期取样化验，按时换油。

检查润滑系统： 清洗油路，检查油泵、冷却器、过滤器工作状态。

精确调整轴承间隙： 严格按照制造厂标准执行。

4.3 风量或压力不足

原因分析：

进口过滤器堵塞： 进气阻力增大，导致吸入流量减少。

密封间隙过大： 级间密封和轴端密封磨损，内泄漏和外泄漏严重。

叶轮腐蚀或磨损： 效率下降。

转速下降： 电机或变频器问题。

修理与预防：

定期更换或清洗进口滤芯。

大修时测量并调整密封间隙： 更换磨损的迷宫密封齿。

检查叶轮： 必要时进行修复或更换。

4.4 大修流程概要
对于D1150-3.02这样的大型设备，大修是一项系统工程。

准备工作： 制定详尽的检修方案，备齐备件、工具，落实安全措施。

停机隔离： 断电、挂牌、介质隔离、置换吹扫。

解体： 按顺序拆除管路、联轴器、上缸体、转子等。

检查测量： 对所有部件进行清洗、宏观检查、无损探伤（如PT、MT）。关键测量包括：转子跳动、叶轮口环间隙、密封间隙、轴承间隙、缸体水平度等。

修理更换： 对不合格部件进行修复或更换。核心是转子的动平衡校正。

回装与对中： 按相反顺序回装，确保各部件清洁、间隙合格。完成精密对中。

单机试车： 连接油系统，点动盘车，无异常后正式启动，监测振动、温度、压力等参数至正常。

联动试车与交付： 与工艺系统连接，带负荷运行，确认性能达标后交付生产。

结论

D1150-3.03.02型多级离心鼓风机是一款设计先进、性能强劲的高压气体输送设备。其高转速、多级次的结构特点，决定了其在运行维护中对动平衡、对中、润滑和密封等环节有着极高的要求。作为风机技术人员，我们不仅要理解其性能参数背后的物理意义，更要掌握其核心部件的结构与功能，并具备分析和解决常见故障的能力。通过科学的维护和精准的修理，才能最大限度地发挥设备效能，保障生产系统的长期、稳定、高效运行。
