化铁炉（冲天炉）鼓风机HTD85-22基础知识、性能与维护解析

作者：王军（139-7298-9387）

关键词：离心风机，HTD85-22，化铁炉鼓风机，风机性能，风机配件，风机修理

引言

在铸造行业，化铁炉（又称冲天炉）是熔炼铁水的心脏设备，而为这颗心脏提供充足、稳定“氧气”的，正是其配套的鼓风机。风机的性能直接关系到化铁炉的熔化效率、铁水质量以及能耗水平。作为一名风机技术工作者，深知其重要性。本文将围绕化铁炉专用离心风机的基础知识展开，并重点以HTD85-22这一经典型号为例，深入剖析其性能参数，同时对风机的核心配件及常见故障的修理维护进行详细解析，旨在为同行提供一份实用的技术参考。

第一章 离心风机基础概念

离心风机是一种依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械。其工作原理基于离心力和能量转换。

1.1 基本工作原理
当风机叶轮被电机驱动高速旋转时，叶轮叶片间的气体也随之旋转，并在离心力的作用下被甩离叶轮，从叶轮中心被抛向边缘，使气体的动能和压力能均得到增加。气体离开叶轮进入机壳（蜗壳），机壳的流通截面逐渐扩大，将部分动能进一步转化为静压能，最终以较高的压力从出口排出。与此同时，在叶轮中心区域形成负压，外部气体在大气压作用下被源源不断地吸入，从而形成连续的气流输送。

1.2 主要性能参数
理解风机，必须掌握以下几个核心性能参数：

流量（Q）： 单位时间内通过风机的气体体积，常用单位为立方米/分钟（m³/min）或立方米/小时（m³/h）。它直接反映了风机的送风能力。 全压（P）： 风机出口截面与进口截面上气体全压的差值，简单理解是风机赋予每立方米气体的总能量。常用单位为帕（Pa）或毫米水柱（mmH₂O），1 mmH₂O ≈ 9.8 Pa。它代表了风机克服管网阻力的能力。 轴功率（Nz）： 风机轴从电机所获得的功率，单位为千瓦（kW）。它是风机运行能耗的直接体现。 效率（η）： 风机的有效功率（与流量和全压的乘积成正比）与轴功率之比。效率越高，说明风机将机械能转化为气体压力能的效能越高，越节能。 转速（n）： 风机叶轮每分钟旋转的圈数，单位为转/分钟（r/min）。风机的性能参数（流量、压力、功率）都与转速有着严格的数学关系。

1.3 风机定律（相似定律）
对于同一台风机或一系列几何相似的风机，当其转速、尺寸或气体密度改变时，其性能参数的变化遵循以下定律：

流量与转速的一次方、叶轮直径的三次方成正比。 压力与转速的二次方、叶轮直径的二次方、气体密度的一次方成正比。 轴功率与转速的三次方、叶轮直径的五次方、气体密度的一次方成正比。
这些定律是风机选型、性能换算和故障诊断的重要理论依据。例如，若转速降低10%，流量大致降低10%，压力降低19%，而轴功率可降低约27%，这也是变频调速节能的理论基础。

第二章 HTD85-22风机型号释义与性能深度解析

2.1 型号释义
遵循行业惯例及参考提供的HTD50-13型号解释规则，我们可以对HTD85-22进行解码：

“HTD”： 代表“化铁炉风机”的汉语拼音首字母，明确指出了该风机的专用领域。 “85”： 代表该风机在标准状态下的额定流量为85标立方米/分钟。这是风机最核心的规格参数。 “-2”： 代表该风机采用两级叶轮串联的结构形式。 “2”： 代表这是该系列风机的第二次设计或改进型号。

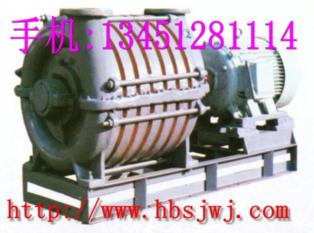

这种两级叶轮串联的结构是实现高风压的关键。气体经过第一级叶轮加压后，不是直接排出，而是进入第二级叶轮进行再次加压，从而使出口压力达到单级叶轮难以实现的高度，非常适合化铁炉等高阻力工况。

2.2性能参数详述
参考提供的参数，HTD85-22的性能如下：

适用化铁量： 5吨/小时。这表明该型号风机是为配套5吨/小时的化铁炉而设计的，达到了一个良好的匹配状态。 额定风量： 85标立方米/分钟。这是在标准大气状态（通常指压力101325Pa，温度20℃，相对湿度50%）下的进气体积流量。它是保证5吨/小时化铁量所需风量的设计值。 额定风压： 2400毫米水柱（约23520 Pa）。这是一个非常高的压力值，充分体现了两级加压的优势。此压力用于克服化铁炉炉料层的巨大阻力，确保足够的风速穿透铁料层，保证充分燃烧。 轴功率： 44千瓦。指在输送额定流量和压力工况下，风机轴实际所需功率。这是选择电机功率的根本依据。 主轴转速： 2900转/分钟。这是风机的工作转速，属于高速风机。高转速是获得高风压和高流量的另一个关键因素。 配套电机：
型号：Y250M-2 功率：55 kW 电压：380 V
电机功率（55kW）大于风机轴功率（44kW），这预留了安全余量（或称电机容量安全系数），通常为1.1~1.3倍。此举是为了应对可能的电网电压波动、工况轻微波动、计算误差以及确保电机长期稳定运行不过载，是必要的工程设计。

2.3性能曲线与工作点
虽然不输出图表，但我们可以概念性地描述。风机的性能通常用性能曲线表示，主要包括压力-流量曲线、功率-流量曲线和效率-流量曲线。
对于HTD85-22，其压力-流量曲线是一条从左上向右下倾斜的曲线，意味着流量增大时，风压会逐渐降低。而化铁炉的阻力特性（管网阻力曲线）是一条从左下向右上上升的抛物线。
风机的实际工作点，就是其自身的压力-流量曲线与管网阻力曲线的交点。HTD85-22的设计点就是在其额定流量85 m³/min时，恰好能产生2400 mmH₂O的压力，以克服此时化铁炉的阻力，并且此点通常接近风机最高效率区，以实现经济运行。如果炉料阻力变大（如料块更小、更瓷实），管网曲线变陡，工作点会向左上方移动，导致风量减小，风压升高；反之亦然。

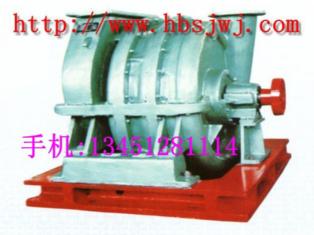

第三章 风机核心配件解析

HTD系列化铁炉风机属于高压离心风机，其结构较为复杂，主要配件包括：

3.1 转动组件

叶轮： 风机的心脏，其型式（后向、前向、径向）、直径、叶片形状和数量直接决定风机的压力、流量和效率。HTD85-22采用两级叶轮，材质一般为高强度铸铁或优质碳钢，需经过严格的动平衡校正，以保证高速旋转下的平稳。 主轴： 传递扭矩、支撑叶轮旋转的关键部件。要求具有高强度和刚性，材质常为优质碳素钢（如45号钢）。它与轴承、叶轮的配合精度要求极高。 轴承箱： 容纳和支撑主轴轴承的部件。内部装有滚动轴承（如双列向心球面滚子轴承），能同时承受径向和轴向载荷。轴承箱需保证良好的润滑和密封。

3.2 静止组件

机壳（蜗壳）： 收集从叶轮出来的气体，并将其动能进一步转化为静压能，引导气体至出口。HTD风机机壳通常由铸铁制成，结构厚重以承受高压，其型线设计对效率有重要影响。 进风口： 通常制成收敛式的流线型结构，以减少进气阻力，使气体均匀平稳地进入叶轮。 密封装置： 主要包括轴端密封，用于防止机壳内高压气体沿主轴向外泄漏。常见形式有迷宫密封、填料密封或机械密封。良好的密封是保证风机性能和防止环境污染的关键。 底座： 支撑整个风机机组，用地脚螺栓固定在基础上。要求有足够的刚性和稳定性，以吸收振动。

3.3 辅助系统

润滑系统： 对于大型风机，可能有独立的润滑油站。HTD85-22通常采用脂润滑或简单的油浴润滑，需定期检查补充或更换润滑剂。 冷却系统： 对于输送高温气体或自身产热较大的风机，可能需要冷却水套等冷却结构。化铁炉风机一般输送常温空气，自身冷却依靠轴承箱表面的散热片和空气流动。 联轴器： 连接风机主轴与电机轴，传递动力。常用弹性套柱销联轴器或膜片联轴器，后者能补偿一定的轴向和角向偏差，传动精度高。

第四章 风机常见故障与修理维护解析

风机在长期运行中难免出现故障，及时的诊断与修理至关重要。

4.1 常见故障现象、原因及处理

振动超标
原因： 叶轮积灰或磨损不均导致动平衡破坏；主轴弯曲；轴承磨损或损坏；地脚螺栓松动；联轴器对中不良；基础刚度不够。 处理： 停机检查。首先检查紧固地脚螺栓和联轴器对中情况。若无效，需检查轴承游隙和状态。若仍振动，需将叶轮拆下送专业厂家进行动平衡校正。校正动平衡是解决振动问题最常用且有效的方法。
轴承温度过高
原因： 润滑脂过多或过少、变质；润滑脂型号不正确；轴承安装不当（如过紧）；冷却不良；轴承本身损坏；振动过大。 处理： 检查油位和油质，按规定牌号加换润滑脂。检查轴承安装情况。若伴随异响，很可能轴承已损坏，需立即停机更换。
风量风压不足
原因： 转速未达额定值（如电网电压低、皮带打滑）；进风口滤网堵塞；管道系统泄漏或堵塞；叶轮磨损严重间隙过大；机壳漏风。 处理： 检查电机转速和电压。清洁进气滤网。检查管道法兰密封性。检查叶轮与机壳的径向间隙，如磨损超差需修复或更换叶轮。
异常声响
原因： 轴承损坏（连续的“哗啦”声）；叶轮与机壳摩擦（金属刮擦声）；联轴器部件松动（撞击声）；进入异物。 处理： 立即停机，根据声音判断来源，打开检查孔或端盖进行检查，排除故障。

4.2 维护与修理要点

日常维护： 坚持“看、听、摸、测”。看油位、油色、泄漏情况；听运行有无异响；摸轴承箱温度是否正常；测振动值是否在允许范围内。做好运行记录。 定期检修：
小修（3-6个月）： 检查紧固螺栓，补充更换润滑脂，清洗滤网，检查皮带张紧度。 中修（6-12个月）： 包括小修内容，增加检查轴承游隙、检查叶轮磨损和积灰情况、检查密封磨损情况、对联轴器重新找正。 大修（根据状态监测结果或3-5年）： 全面解体风机，清洗所有零部件。检查主轴有无裂纹和弯曲度。检查或更换轴承、密封件。对叶轮进行无损探伤和动平衡校正。修复磨损的机壳和内件。重新组装后整体找平找正。
修理中的关键工艺：
动平衡校正： 必须在动平衡机上进行。先去重或加配重进行单面静平衡，再进行双面动平衡，直至剩余不平衡量达到标准（如G6.3级）要求。 联轴器找正： 使用百分表精确测量两轴的对中情况（径向偏差和角向偏差），通过调整电机底座垫片进行调整，确保误差在允许范围内（通常要求＜0.05mm），这是减少振动和轴承磨损的关键步骤。 装配间隙控制： 特别是叶轮与进风口、叶轮与机壳之间的径向和轴向间隙，必须严格按照图纸要求调整。间隙过大会导致内泄漏效率下降，间隙过小可能导致摩擦。

结语

HTD85-22型化铁炉鼓风机作为铸造生产线上的关键动力设备，其稳定高效运行是生产顺行的保障。深入理解其工作原理、性能特点，熟练掌握其核心配件的结构与功能，并能够精准诊断和排除常见故障，是每一位风机技术人员的核心职责。通过科学的日常维护和定期的计划性检修，可以有效延长风机使用寿命，降低故障率，节约能源，为企业的安全生产和降本增效做出重要贡献。希望本文能对同行的工作有所启发和帮助。
