稀土矿提纯专用离心鼓风机技术解析：以D(XT)1939-2.89型号为核心

作者：王军（139-7298-9387）

关键词：稀土矿提纯风机、D(XT)1939-2.89、风机型号解析、风机配件、风机修理、离心鼓风机

引言

在稀土湿法冶金提纯工艺中，如焙烧、萃取、沉淀等关键工序，需要持续、稳定且特定压力与流量的气体介质进行氧化、搅拌或物料输送。离心鼓风机作为提供气动动力的核心设备，其性能直接关系到生产效率和产品质量。针对稀土生产工艺中可能存在的腐蚀性气体环境及连续稳定运行的严苛要求，专用的稀土矿提纯风机应运而生。本文将从风机型号解析入手，以D(XT)1939-2.89型号为例，深入探讨其技术内涵，并系统分析该类风机的核心配件构成与典型修理维护策略，旨在为同行提供一份详尽的技术参考。

一、 稀土矿提纯专用风机型号体系与D(XT)1939-2.89深度解析

稀土矿提纯风机家族型号中的“(XT)”标识，明确指明了其专为稀土矿提纯工况设计的特殊身份。这类风机通常在材料选择、密封形式、轴承结构等方面进行了优化，以适应潜在的腐蚀和长周期运行需求。轴承普遍采用更适合高速重载条件的滑动轴承（轴瓦），以保证运行平稳性和寿命。

1. 型号命名规则回顾与系列概览

参考已知型号“D(XT)306-1.42”的解释，我们可以梳理出统一的型号解读逻辑：

系列代码：首位字母代表风机的基本结构形式。
D(XT)：表示稀土矿提纯专用的多级高速鼓风机。通常由两个或以上叶轮串联组成，通过逐级增压达到较高的出口压力。 C(XT)：表示稀土矿提纯专用的多级离心风机，可能更侧重于特定流量压力范围。 AI(XT)：表示稀土矿提纯专用的单级悬臂离心风机。叶轮悬臂安装，结构相对紧凑。 S(XT)：表示稀土矿提纯专用的单级高速双支撑风机。叶轮两端支撑，适用于更高转速。 AII(XT)：表示稀土矿提纯专用的单级双支撑离心风机。同样是两端支撑，结构稳固。
“(XT)”标识：统一代表“稀土矿提纯专用”。 数字部分（如306, 1939）：通常表示风机在标准进气状态下的额定体积流量，单位为立方米每分钟（m³/min）。这是风机最重要的性能参数之一，直接决定了供气能力。 “-”后的数字（如1.42, 2.89）：表示风机在进口压力为标准大气压（约101.325 kPa） 时，所能达到的出口压力与进口压力的比值，即出口压力为进口压力的倍数。例如，“-1.42”表示出口绝对压力约为1.42个大气压。

2. D(XT)1939-2.89型号具体解读

现在，让我们聚焦于本文的核心型号：D(XT)1939-2.89。

“D(XT)1939”：
D(XT)：明确此风机为稀土矿提纯专用的多级高速鼓风机。这意味着它内部包含多个叶轮和导叶组件，气体逐级获得能量，从而实现较高的压升。这种结构特点使其特别适合稀土提纯工艺中需要中等至高压力（相对于通风机而言）的场合，如强制鼓风氧化、物料气力输送等。 1939：表示该风机在设计工况点，每分钟输送的气体体积流量为1939立方米。这是一个相当大的流量，表明该风机是为规模较大的稀土生产线或高气量需求的工序配置的。流量是选型的首要依据，必须与工艺需求精确匹配。
“-2.89”：
这表明在风机进口处为标准大气压（101.325 kPa A） 的条件下，其出口气体的绝对压力为进口压力的2.89倍。换算成常用的表压（相对压力）表示，约为：
出口表压 = (2.89 - 1) * 101.325 kPa ≈ 191.5 kPa ≈ 0.192 MPa。
这个压力值（约0.19MPaG）属于中压鼓风范围，能够满足稀土湿法冶金中多数需要克服系统阻力、进行深层曝气或物料压送的应用场景。
综合性能画像：
D(XT)1939-2.89是一款大流量、中高压力的多级高速离心鼓风机。 它通过多级叶轮串联实现气体增压，每分钟能稳定输出约1940立方米的空气（或工艺气体），并将其压力提升至接近0.2兆帕（表压）。 其“高速”特性意味着它通常采用增速齿轮箱来驱动，以获得更高的单级压比和更紧凑的结构。这也对其转子动力学性能、轴承（轴瓦）系统和润滑系统提出了更高要求。

二、 D(XT)系列风机核心配件解析

一台完整的D(XT)1939-2.89风机是一个复杂的系统，由数百个零部件组成。以下对其核心配件进行解析：

1. 转子组件
这是风机的“心脏”，负责将机械能传递给气体。

叶轮：通常采用高强度铝合金或不锈钢（如304, 316，甚至更高级别耐腐蚀材料）精密铸造或数控加工而成。多级风机有多个叶轮，每个叶轮的叶片型线、出口角等都经过空气动力学优化，以追求高效率。叶轮必须进行严格的动平衡校正，确保在高转速下平稳运行。 主轴：采用高强度合金钢制造，具有极高的强度、刚度和耐磨性。所有叶轮、平衡盘、联轴器等都固定其上，构成整个转子。 平衡盘：用于平衡多级叶轮产生的巨大轴向推力，减小推力轴承的负荷，是保证长期稳定运行的关键部件。

2. 轴承与润滑系统
对于D(XT)这类高速风机，滑动轴承（轴瓦）是标准配置。

径向轴承（支撑轴瓦）：采用巴氏合金衬里的滑动轴承，为转子提供径向支撑。其油楔效应能形成稳定的油膜，具有承载力大、阻尼性能好、寿命长的优点。 推力轴承（止推轴瓦）：承受转子剩余的轴向推力，防止转子轴向窜动。同样采用巴氏合金面。 润滑系统：包括主油泵、辅助油泵、油箱、冷却器、过滤器及管路。它持续向各轴瓦供应足量、洁净、适当温度的润滑油，确保油膜形成，并带走摩擦热。油压、油温的稳定是风机安全运行的命脉。

3. 密封系统
防止气体泄漏和油进入流道。

级间密封与轴端密封：通常采用迷宫密封。利用一系列节流齿隙与轴形成微小间隙，产生节流效应以减小泄漏。迷宫密封非接触、可靠性高。在特殊工况下，也可能采用干气密封等更先进的密封形式。 油封：防止润滑油从轴承箱泄漏。

4. 气缸与隔板

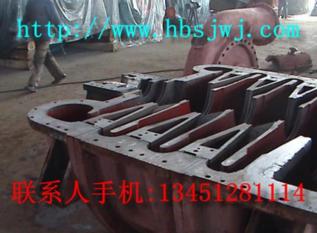

气缸（机壳）：通常为铸铁或铸钢件，是承压部件，容纳整个转子和内部流道。设计有进气口、出气口以及各级的接口。对于多级风机，气缸多为水平剖分式，便于安装和检修。 隔板：安装在气缸内，将各级叶轮分开，上面固定有导叶和密封。导叶的作用是将上一级叶轮出口气体的动能有效地转化为压力能，并引导气体以最佳角度进入下一级叶轮。

5. 增速齿轮箱
对于高速离心鼓风机，电机转速通常无法直接满足叶轮所需的高转速。增速齿轮箱的作用就是将电机的转速提升至风机工作转速（可能高达每分钟数万转）。齿轮采用高精度硬齿面齿轮，对加工和装配要求极高。

6. 底座与联轴器

底座：为风机、电机和齿轮箱提供稳固的支撑和精确的对中基础。 联轴器：连接电机、齿轮箱和风机主轴，传递扭矩。通常采用高弹性的膜片联轴器，可以补偿微小的对中误差和吸收振动。

三、 稀土矿提纯专用风机修理维护深度解析

对D(XT)1939-2.89这类关键设备，预防性维护和精准修理至关重要。

1. 常见故障模式与原因分析

振动超标：这是最常见的故障。
转子不平衡：叶轮结垢、磨损不均或部件松动导致。需清洁叶轮或重新进行动平衡。 对中不良：基础沉降、管道应力或热膨胀导致电机-齿轮箱-风机中心线偏移。需定期检查并重新对中。 轴承（轴瓦）磨损：润滑油质不佳、供油不足或异物进入导致轴瓦巴氏合金层磨损、刮伤，间隙增大。需更换轴瓦，彻底清理油路。 油膜涡动/振荡：一种与轴承设计、间隙和转速相关的自激振动，危害极大，需从轴承参数和运行工况上解决。
性能下降（流量/压力不足）：
内部泄漏增大：迷宫密封磨损，间隙超标，导致级间和轴端泄漏量增加。需调整或更换密封。 通流部件结垢或腐蚀：特别是叶轮和导叶表面附着物增大了表面粗糙度，改变了流道形状，降低效率。需定期进行化学或物理清洗。 进气过滤器堵塞：导致进气压力损失过大，实际进气密度降低，输出压力下降。
轴承温度过高：
润滑油问题：油量不足、油质乳化、变质、粘度不合要求或油冷却器效率下降。 轴承负载过大：对中不良、平衡不佳或推力轴承负荷异常。 轴瓦本身问题：接触不良、刮瓦不佳或有缺陷。

2. 核心部件修理工艺要点

转子动平衡校正：必须在高精度的动平衡机上，按照风机工作转速（或更高）的要求进行。遵循“低速粗平衡”与“高速精平衡”相结合的工艺。平衡精度等级通常要求达到G2.5或更高。 轴瓦的刮研与更换：
刮研：新轴瓦或修复后的轴瓦需要与具体的主轴轴颈进行配刮。目的是使轴瓦与轴颈达到良好的接触面积（通常要求不小于75%），并形成合适的顶间隙和侧间隙，以利于油膜形成。这是一个技术要求极高的钳工手艺。 间隙测量：使用压铅法或塞尺精确测量径向轴承顶隙和推力轴承间隙，必须严格控制在制造厂规定的公差范围内。
迷宫密封间隙调整与更换：测量密封齿与轴（或密封体）的间隙。若间隙超过允许最大值（通常为设计值的1.5-2倍），需更换密封件。安装时确保同心，防止摩擦。 叶轮与通流元件的清洗与修复：
清洗：对于结垢，可采用在线或离线化学清洗（酸洗、碱洗）或喷砂（需谨慎选择介质和压力）等方法。 修复：对于腐蚀或气蚀损伤，可采用堆焊后机加工修复，但需评估其对平衡和材料性能的影响。严重时需更换叶轮。

3. 检修后的组装与调试

严格对中：使用激光对中仪，在冷态和热态（预估）补偿下，精确调整电机、齿轮箱、风机的中心线。 清洁度控制：整个组装过程必须在高度清洁的环境下进行，严防任何杂质进入油路和流道。 盘车检查：组装完毕后，手动盘动转子，应无任何卡涩或摩擦声。 试运行：修理后必须进行分步试运行：
油系统循环：首先独立运行润滑油站，冲洗管路，确保油质清洁。 点动：瞬间启动电机，检查转向和有无异常。 空载运行：逐渐升速至额定转速，监测振动、轴承温度、油压等参数，直至稳定。 负载运行：缓慢关闭出口阀门，逐渐加载至设计工况，全面考核风机性能和各系统工作状态。

结论

D(XT)1939-2.89稀土矿提纯专用离心鼓风机，凭借其大流量（1939 m³/min）和中高压力（出口/进口压力比2.89）的特性，成为大规模稀土湿法冶炼生产线中的关键动力设备。其“多级高速”的设计，通过精密的转子、可靠的滑动轴承（轴瓦）、高效的密封和复杂的润滑与增速系统得以实现。深入理解其型号背后的技术参数，熟练掌握其核心配件的结构与功能，并建立起一套科学、规范的故障诊断、修理与维护体系，是保障此类风机长周期、安全、高效运行，最终服务于稀土提纯生产工艺稳定与优化的根本所在。作为风机技术从业者，我们应不断深化对此类专用设备的认知，提升技术服务水平，为国家的战略资源产业贡献力量。
