离心鼓风机理论基础探析：理论特性曲线解析

作者：王军（139-7298-9387）

关键词：离心鼓风机、欧拉方程、理论压头、理论特性曲线、流量-压力关系、设计点
引言
在工业流体输送与处理领域，离心鼓风机扮演着至关重要的角色，广泛应用于污水处理、水泥建材、电力冶金、化工纺织等诸多行业。作为一名风机技术从业者，深刻理解其核心设计理论是进行高效、可靠产品设计与故障分析的基础。离心鼓风机的性能并非凭空而来，其流量、压力、功率等参数之间的内在联系，由一套严谨的空气动力学理论所支配。其中，理论特性曲线是理解这一切的起点和基石。它描绘了在理想条件下，风机压头、功率与流量之间的理论关系，为我们揭示了离心力做功的本质。本文将深入解析离心鼓风机的理论基础，重点剖析其理论特性曲线的由来、形态与意义。
第一章离心鼓风机的基本工作原理
在解析理论曲线之前，我们首先需要理解离心鼓风机是如何工作的。

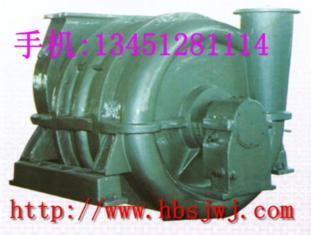

离心鼓风机的主要结构包括：叶轮、机壳（蜗壳）、进风口、轴及驱动装置（通常是电机）。其工作原理可以概括为：
吸气加速：驱动轴带动叶轮高速旋转，叶轮入口处的气体在压差作用下被吸入叶轮流道。
离心增压：气体进入叶轮流道后，随叶轮一同旋转。在高速旋转产生的巨大离心力作用下，气体被从叶轮中心（进口）甩向叶轮外缘（出口）。在此过程中，气体的流速急剧增加，同时气体的静压能也随之提高。
动能转换：从叶轮出口流出的高速气体，随后进入截面逐渐扩大的蜗壳形机壳。根据伯努利原理，在扩压通道中，气体的流速逐渐降低，其动能的大部分被有效地转化为静压能，使气体的压力得到进一步的提升。
排出：经过蜗壳的收集和扩压后，最终形成具有一定压力的气体，从机壳出口排出，输送到需要它的系统或设备中。
这个过程的能量核心在于叶轮对气体做功，将机械能（扭矩×转速）通过离心力转化为气体的压力能和动能。
第二章理论的基石：欧拉方程与理论压头
为了量化叶轮对气体所做的功，我们引入了流体机械中最经典的方程——欧拉涡轮方程。它建立了叶轮机械进出口处气体的运动状态与叶轮对单位质量气体所做功（即理论压头）之间的关系。
首先，定义几个关键速度概念（参见速度三角形）：
圆周速度 (u)：叶轮上某一点的线速度，方向为圆周切线方向，u = π * D * n / 60。
绝对速度 (c)：气体相对于静止坐标系的速度。
相对速度 (w)：气体相对于旋转叶轮的速度。
牵连速度：即叶轮的圆周速度 u。
三者关系为：c = u + w （矢量加法）
欧拉方程的基本形式为：叶轮对单位质量气体所做的功（理论功）等于气体进出口的动量矩变化。
其表达式为：
W_th = (c_{2u} * u_2 - c_{1u} * u_1)
其中：
W_th：叶轮对单位质量气体所做的理论功 (J/kg)。
c_{2u}：叶轮出口处绝对速度在圆周方向的分量 (m/s)。
u_2：叶轮出口处的圆周速度 (m/s)。
c_{1u}：叶轮进口处绝对速度在圆周方向的分量 (m/s)。对于设计良好的风机，常假设气流径向进入（无预旋），即 c_{1u} = 0。
u_1：叶轮进口处的圆周速度 (m/s)。
因此，方程常简化为：
W_th = c_{2u} * u_2
这个理论功 W_th 表现为气体能量的增加。在风机领域，我们更习惯用理论全压 (P_th) 或理论压头 (H_th) 来表示。
理论全压： P_th = ρ * W_th = ρ * u_2 * c_{2u} (Pa)
理论压头： H_th = W_th / g = (u_2 * c_{2u}) / g (m)
其中，ρ 为气体密度 (kg/m³)，g 为重力加速度 (m/s²)。
欧拉方程的重要性在于，它将抽象的“叶轮做功”与具体、可测量的叶轮几何参数（直径）、运行参数（转速）和气流运动参数（速度三角形）直接联系起来，是所有离心风机设计的理论出发点。
第三章理论特性曲线的推导与解析
理论特性曲线，是在一系列理想化假设下推导出的风机性能曲线。这些假设包括：
叶轮具有无限多、无限薄的叶片，气流被完全导向，无任何流动损失。
气体为不可压缩的理想流体。
无泄漏损失、无机械摩擦损失。
基于欧拉方程和速度三角形分析，我们可以建立理论压头 H_th 与理论流量 Q_th 之间的关系。
流量 Q_th 与叶轮出口的径向分速度 c_{2r} 成正比：Q_th ∝ c_{2r}
通过叶轮出口的速度三角形，我们可以找到 c_{2u}（决定压头的关键）与 c_{2r}（代表流量）以及叶轮几何参数（主要是出口安装角 β₂）之间的关系。
叶轮的叶片出口安装角 β₂ 是核心设计参数，根据其大小，叶轮分为三种基本类型：
后向式叶片 (β₂ < 90°): 叶片弯曲方向与旋转方向相反。
径向式叶片 (β₂ = 90°): 叶片出口方向为径向。
前向式叶片 (β₂ > 90°): 叶片弯曲方向与旋转方向相同。
这三种叶型对应的理论压头-流量曲线 (H_th - Q_th) 和理论功率-流量曲线 (N_th - Q_th) 形态截然不同。
1. 后向式叶轮的理论特性曲线
H_th - Q_th 曲线：是一条向下倾斜的直线。随着流量 Q_th 的增加，压头 H_th 线性减小。这是因为流量增大意味着 c_{2r} 增大，根据速度三角形，这会导致 c_{2u} 减小，从而根据欧拉方程，理论压头下降。
N_th - Q_th 曲线：理论功率 N_th ∝ H_th * Q_th。由于 H_th 随 Q_th 增加而线性下降，其乘积（功率）先缓慢增加后趋于平缓甚至略有下降，形成一个略微向上凸起的曲线。后向叶轮的理论功率曲线存在一个最大值，且不会无限增长，因此电机不易过载，这是其后向叶轮的一个显著优点。
2. 径向式叶轮的理论特性曲线
H_th - Q_th 曲线：是一条水平直线。理论压头 H_th 与流量 Q_th 无关，恒为定值 (H_th = u₂² / g)。这是因为对于径向叶片，c_{2u} ≈ u₂，且基本不随流量变化。
N_th - Q_th 曲线：由于 H_th 为常数，理论功率 N_th 与流量 Q_th 成正比，是一条通过原点的斜直线。
3. 前向式叶轮的理论特性曲线
H_th - Q_th 曲线：是一条向上倾斜的直线。随着流量 Q_th 的增加，压头 H_th 反而线性增加。这是因为在前向叶轮中，流量增大引起的 c_{2r} 增加，会显著导致 c_{2u} 变得更大，从而使理论压头升高。
N_th - Q_th 曲线：由于 H_th 和 Q_th 都随流量增加而增加，理论功率 N_th 与流量的平方近似成正比，是一条急剧上升的抛物线。这意味着在前向叶轮中，功率随流量快速增长，电机极易过载，必须在设计和使用中予以高度重视。
第四章理论曲线与真实曲线的差距及原因
上述理论特性曲线描绘了一个完美的理想世界。然而，真实的离心鼓风机运行中存在各种损失，使得实际测得的性能曲线与理论曲线存在显著差异。主要损失包括：
水力损失（流动损失）：
摩擦损失：气体与流道壁面摩擦以及气体内部粘性摩擦造成的损失，与流速的平方成正比，随流量增加而增大。
冲击损失：当实际运行工况偏离设计工况点时，气流入口角与叶片安装角不一致，会产生冲击、涡流造成损失。在设计点，冲击损失最小；偏离越远，损失越大。
涡流损失：由于叶片数是有限的，流道中存在涡系和二次流，导致能量损失。
容积损失（泄漏损失）：风机内部存在压力差，导致一部分已获得能量的气体通过叶轮与机壳之间的间隙（如口环间隙）泄漏回低压区，造成有效流量减少。这部分能量被白白消耗掉。
机械损失：包括轴承摩擦损失、轴封摩擦损失以及叶轮轮盘与外罩表面气体的摩擦损失（轮盘摩擦损失）。
这些损失的综合效应，使得真实曲线相对于理论曲线发生“畸变”：
真实 H-Q 曲线：位于理论曲线下方，且形状发生变化。后向叶型的曲线变得更平缓；前向和径向叶型的曲线在大流量区可能出现“陡降”特征。所有类型的风机都存在一个最高效率点（设计点），偏离此点，效率下降。
真实 N-Q 曲线：位于理论曲线下方。后向叶型的功率曲线仍较平坦；前向叶型的功率曲线虽仍上升，但斜率较理论曲线有所缓和。
真实 η-Q 曲线：是一条拱形曲线，存在一个最高效率区。
理解理论曲线与真实曲线的差异，对于风机选型、系统匹配和故障诊断至关重要。它告诉我们，风机并非在所有工况下都高效运行，必须努力让其工作在高效区附近。
第五章理论特性曲线对工程实践的指导意义
尽管理论特性曲线是理想化的，但它对鼓风机的设计、选型和运行具有根本性的指导意义。
叶型选择的依据：三种理论曲线的对比，直接决定了不同类型风机的应用领域。
后向式风机：效率高，功率曲线平坦不易过载，高效区宽。是大多数工业领域追求高效节能的首选，常用于大型电站、化工、污水处理等风系统阻力较大的场合。
前向式风机：在相同尺寸和转速下能产生更高的压头（“小身材，大风压”），但效率较低，功率曲线陡峭。常用于压力要求高、空间受限、功率储备充足的场合，如家用空调室内机、汽车通风系统、小型鼓风设备。
径向式风机：结构简单耐磨，强度高，压头特性居中。适用于输送含粉尘、杂质的气体或要求结构坚固的场合，如物料输送、除尘系统。
设计点的确定：理论计算是确定风机设计工况点（即最高效率目标点）的起点。设计师通过理论计算初步确定叶轮尺寸、转速和安装角，再通过CFD模拟和实验不断修正以逼近理想性能。
性能预测与优化：理论模型帮助我们理解几何参数（如D₂, β₂, b₂）和运行参数（n）如何影响性能。例如，根据欧拉方程，压头与转速的平方成正比 (H ∝ n²)，流量与转速成正比 (Q ∝ n)，这构成了风机相似律和变频调速节能的理论基础。
故障分析与诊断：当风机实际运行曲线严重偏离正常的性能曲线时，往往预示着问题。例如，性能曲线整体下移可能意味着叶轮磨损或间隙过大；功率异常升高可能意味着系统堵塞或机械故障。理论知识是分析这些异常的根本。
结论
离心鼓风机的理论特性曲线，源于欧拉涡轮方程和对叶轮内气体流动的理想化描述，它清晰地揭示了风机核心参数——压头、流量与功率之间的内在物理联系。尽管真实世界中的各种损失使得实际曲线与之有所偏离，但理论曲线为我们提供了理解风机性能本质的框架和进行设计创新的罗盘。
