引言

浮选作为选矿工艺中的核心环节，依赖于气泡与矿物颗粒的选择性附着，从而实现有用矿物的分离与富集。在这一过程中，浮选风机扮演着不可或缺的角色，它负责向浮选槽中提供稳定、足量的空气流，以生成适宜的气泡并维持矿浆的充分搅拌。风机的性能直接决定了浮选效率、精矿品位和回收率，因此，对浮选专用风机的深入理解是每一位风机技术从业者和选矿工程师的必备技能。本文将以浮选（选矿）专用多级离心鼓风机型号C430-1.022/0.572为核心，系统解析其型号含义、关键配件构成以及风机修理维护的全流程，旨在为现场操作、维护保养和故障诊断提供详实的理论依据与实践指导。

第一章：浮选工艺对风机的核心要求及多级离心鼓风机概述

在深入解析特定型号之前，必须首先理解浮选工艺为何对风机有特殊要求，以及多级离心鼓风机为何能胜任此项工作。

1.1 浮选工艺的气源需求

浮选过程本质是一个物理化学过程，其成功与否取决于气泡的尺寸、分布、稳定性以及空气在矿浆中的分散均匀度。这对供气设备提出了以下几项核心要求：

稳定的风压： 风压是克服浮选槽液位静压、管道阻力以及充气元件（如转子定子、扩散器）压降的动力源。压力波动会导致气泡生成不稳定，影响浮选指标。浮选槽深度通常在1.5米至4米之间，加上管路损失，所需风压一般在中低压范围（例如0.05至0.35兆帕表压，即约0.5至3.5个大气压表压）。 恒定的风量： 风量决定了单位时间内进入浮选槽的空气总量，直接影响气泡的数量和矿浆的充气程度。不同矿石性质和浮选阶段（粗选、扫选、精选）所需风量不同，但一旦设定，就要求风机能在一定背压变化下保持风量相对恒定。 洁净的空气质量： 空气中若含有油分、水分或固体颗粒，会污染矿浆，改变药剂环境，甚至堵塞充气元件，因此风机应尽可能提供洁净的干空气。 可调节性： 生产过程中，需要根据矿石处理量、品位变化等实时调节风量或风压，以适应最佳浮选条件。 高可靠性与连续性： 选矿厂通常连续24小时运行，风机作为关键设备，必须具有高可靠性和长寿命，保证生产不间断。

1.2 多级离心鼓风机的工作原理与优势

多级离心鼓风机通过高速旋转的叶轮对气体做功，使其获得动能和压力能。单级叶轮所能提供的压力有限，为了达到浮选工艺所需的中等压力，将多个叶轮串联在同一主轴上，每个叶轮及其配套的扩压器、回流器构成一个“级”。气体每经过一级，压力就得到一次提升，从而实现总出口压力的显著增高。

相比于罗茨鼓风机（容积式）等其他类型，多级离心鼓风机在浮选应用中具有显著优势：

运行平稳、振动小： 动力平衡性好，噪音相对较低。 效率较高： 在设计工况点附近运行效率高，长期运行节能效果明显。 输出空气无油： 采用机械密封或干气密封，避免了润滑油对工艺的污染。 风量调节范围宽： 可通过进口导叶、变频调速等方式高效调节风量。 维护量相对较小： 结构紧凑，易损件较少。

因此，多级离心鼓风机成为大中型浮选厂的首选供风设备。

第二章：风机型号C430-1.022/0.572深度解析

遵循行业惯例及参考范例，我们对C430-1.022/0.572这一型号进行逐部分拆解。此型号编码方式科学且信息丰富，是理解风机基本性能参数的钥匙。

2.1 型号前缀与系列标识

“C”系列： 型号以“C”开头，参考文中提到的“CJ”或“CF”表示选矿专用，可以推断此处的“C”同样代表该风机是专为选矿（Concentration）或类似工业流程设计的离心（Centrifugal）鼓风机系列。这表明该风机在材料选择、结构设计、性能曲线等方面都针对选矿车间的工况（如可能存在的腐蚀性气体、连续运行要求）进行了优化。 系列细化： 虽然未明确标注“J”或“F”，但“C430”本身可能隐含了系列的细分。不同制造商可能有不同的命名规则，“C”作为基础系列标识是明确的。

2.2 流量参数：“430”的含义

“430”： 紧随系列标识后的数字，直接表示风机在特定进口条件下的额定容积流量。根据范例“C300”表示流量为每分钟300立方米，可以确定C430表示该风机的额定流量为每分钟430立方米。 流量重要性： 流量是风机选型的首要参数。430立方米/分钟的流量意味着这台风机每分钟能向浮选系统输送430立方米的空气。这个数值需要根据浮选槽的总容积、所需的充气量（通常以立方米空气/分钟·立方米槽容来衡量）以及浮选槽数量来精确计算确定。选型过大导致能耗浪费，过小则浮选效果不佳。

2.3 压力参数：“-1.022”与“/0.572”的解读

这是型号中最能体现风机性能核心的部分，包含了进出口压力信息。

出口绝对压力：“-1.022”
这里的“-”是分隔符，后面的“1.022”表示风机出口处的绝对压力值为1.022个标准大气压。 绝对压力 = 大气压力 + 表压（设备显示的压力）。在工程上，通常使用表压进行讨论。若当地标准大气压为1个标准大气压（101.325 kPa），则出口表压 = 出口绝对压力 - 大气压力 = 1.022 - 1.000 = 0.022个大气压（表压）。但这看起来非常小，与浮选需求不符。这里需要特别注意：在多级离心鼓风机领域，型号中的压力值有时指的是“增压比”或以“公斤力/平方厘米”为单位的表压，但需结合上下文。参考范例“C300-1.14/0.987”中，-1.14应理解为出口压力为1.14个大气压（绝对），但其进口气压为0.987个绝对大气压（可能模拟了高原条件或进口有阻力），此时风机产生的压升（表压）是(1.14 - 0.987)=0.153个大气压。然而，对于C430-1.022/0.572，其进口压力0.572绝对大气压远低于1，这表明该风机设计用于进口处于显著负压（抽吸条件）或高海拔环境的工况。 更合理的解释是，型号中的压力数字直接代表以“公斤力/平方厘米” (kgf/cm²) 为单位的表压值，因为1 kgf/cm² ≈ 0.9678标准大气压，数值上接近。 因此：
“-1.022” 极有可能表示风机出口表压为1.022 kgf/cm²。换算成绝对压力约为1.022 / 0.9678 + 1 ≈ 2.056 个标准大气压（绝对）。换算成国际单位制约为1.022 * 98.0665 ≈ 100.2 kPa (表压)。 “/0.572” 表示风机进口表压为0.572 kgf/cm²。注意，进口表压为正值，表明进口处压力高于当地大气压，这可能是因为风机前段有增压设备或者处于一个压力系统中。换算成绝对压力约为0.572 / 0.9678 + 1 ≈ 1.591 个标准大气压（绝对）。换算成国际单位制约为0.572 * 98.0665 ≈ 56.1 kPa (表压)。
风机全压升（压差）：
风机产生的实际压力提升（全压升）为出口压力与进口压力之差。 若按上述“kgf/cm²表压”解释，则全压升 ΔP = 1.022 - 0.572 = 0.450 kgf/cm² (表压)。 换算成帕斯卡：ΔP ≈ 0.450 * 98,066.5 Pa ≈ 44,130 Pa = 44.13 kPa。 这个压升水平（约0.45公斤力）更符合浮选工艺中对中等压力鼓风机的要求，能够有效克服浮选槽液位和系统阻力。

2.4 型号总结

综合以上分析，浮选专用多级离心鼓风机C430-1.022/0.572可以解读为：

C430： 选矿专用多级离心鼓风机，额定容积流量为430立方米/分钟。 -1.022： 风机出口表压为1.022 kgf/cm² (约100.2 kPa)。 /0.572： 风机进口表压为0.572 kgf/cm² (约56.1 kPa)。 风机功能： 该风机能够在进口已有一定压力（0.572 kgf/cm²）的基础上，将气体压力进一步提升0.450 kgf/cm²，达到出口的1.022 kgf/cm²，同时保持430立方米/分钟的流量输送能力。这表明它可能应用于一个特殊的、进口带压的浮选系统，或者制造商以此方式标注其特定的性能点。

理解型号是正确选型和操作的第一步，而要保证风机长期稳定运行，则必须熟悉其内部结构与配件。

第三章：C430系列风机关键配件解析

一台多级离心鼓风机是由数百个精密配件组装而成的复杂系统。了解主要配件的功能、材料和常见失效模式，是进行预防性维护和高效修理的基础。以下针对C430这类多级离心鼓风机的核心配件进行解析。

3.1 转子总成

转子是风机的“心脏”，由主轴、叶轮、平衡盘、推力盘、联轴器等部件组成。

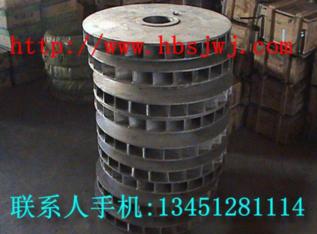

主轴： 通常采用高强度合金钢（如40Cr、35CrMo）锻造而成，经过调质处理和精密加工，保证足够的刚度、强度和动态平衡性。主轴上有安装叶轮的键槽或过盈配合面。 叶轮： 是能量转换的核心部件。C430风机有多个叶轮（级数取决于设计压升），每个叶轮通常由后弯式叶片、前盘、后盘和轮毂组成。材料多选用抗腐蚀、高强度的铝合金（如ZL104）或不锈钢（如2Cr13、304），并经过动平衡校正至高标准（如G2.5级）。叶轮的型线、加工精度直接决定风机效率和性能。 平衡盘与推力盘： 平衡盘用于平衡转子因多级叶轮产生的轴向推力，减小推力轴承的负荷。推力盘则与推力轴承配合，承受剩余的轴向力，确保转子轴向定位准确。

3.2 定子总成

定子是风机的“躯干”，固定不动，引导气流并支撑转子。

机壳（气缸）： 通常为水平剖分式结构，便于内部检修。材料多为高强度铸铁（HT250）或铸钢（ZG230-450），具有良好的刚性和减震性能。机壳内部流道光滑，以减少气流损失。 扩压器与回流器： 每个“级”都包含这两部分。扩压器位于叶轮出口，将气体的高速动能转化为静压能；回流器则引导气体以合适的角度进入下一级叶轮进口。它们通常由铸铁或不锈钢制成，流道形状经过精心设计。 进气室与排气室： 分别位于风机两端，连接进出口管道。进气室设计需保证气流均匀进入第一级叶轮，避免涡流；排气室则负责收集并导出高压气体。

3.3 轴承系统

轴承是支撑转子高速旋转的关键，其可靠性至关重要。

径向轴承： 通常采用滑动轴承（椭圆瓦或可倾瓦轴承），利用油膜润滑支撑转子重量，具有承载力大、阻尼效果好、适用于高转速的优点。润滑油系统需保证清洁和充足供油。 推力轴承： 采用金斯伯雷（Kingsbury）型或米切尔（Michell）型可倾瓦块推力轴承，专门承受轴向推力，具有自动调心、承载力均匀的特点。

3.4 密封系统

密封用于防止气体沿轴端泄漏和润滑油进入流道。

级间密封： 通常为迷宫密封，安装在隔板与主轴之间，通过一系列节流齿隙来减少级间泄漏。材料常为铝或铜等软金属，避免与主轴碰磨时产生火花。 轴端密封： 对于输送空气的浮选风机，常用迷宫密封或碳环密封。若要求零泄漏，可采用干气密封。密封的完好性直接影响风机效率和外部环境。

3.5 润滑系统

独立的强制润滑系统包括主油泵、辅助油泵、油箱、冷却器、过滤器和一系列阀门仪表。它为轴承提供持续、洁净、冷却的润滑油，是轴承长寿命的保障。

3.6 监测与控制系统

包括轴向位移和振动探头、温度传感器（轴承温度、润滑油温）、压力传感器等，实时监控风机运行状态，联锁保护防止设备损坏。

第四章：C430系列风机常见故障与修理流程

即使是最优质的风机，在长期运行后也会出现磨损和故障。一套科学、规范的修理流程是恢复性能、延长寿命的关键。

4.1 常见故障现象与原因分析

振动超标：
原因： 转子动平衡破坏（叶轮结垢、磨损、叶片断裂）；轴承磨损；对中不良；地脚螺栓松动；喘振（流量过小）；基础刚性不足。
轴承温度过高：
原因： 润滑油量不足或油质恶化；冷却器效果差；轴承间隙不当；负载过大；安装不当。
风量或风压不足：
原因： 转速降低（如皮带打滑）；进口过滤器堵塞；密封间隙过大，内泄漏严重；叶轮磨损或腐蚀；管网阻力增大。
异响：
原因： 轴承损坏（尖锐声）；喘振（周期性吼叫声）；部件摩擦（刮擦声）；松动件（撞击声）。
功耗增大：
原因： 机械摩擦增大（如对中不良）；叶轮与机壳摩擦；流体摩擦增大（如内部结垢）。

4.2 风机大修流程详解

大修是一项系统工程，必须遵循安全、规范、精细的原则。

第一步：停机、隔离与拆卸前准备

办理工作票，切断电源，挂警示牌。 关闭进出口阀门，隔离系统。 排空润滑油。 连接起重设备，准备专用工具（拉马、液压螺母工具、对中仪等）。 清洁外部，做好匹配标记。

第二步：解体与清洗

按顺序拆卸联轴器护罩、联轴器、进出口管路、仪表线缆。 吊开上机壳（水平剖分式）。 吊出转子总成，放置在专用支架上。 拆卸轴承盖、轴承等。 使用专用清洗剂彻底清洗所有零件，并用压缩空气吹干。分类摆放，便于检查。

第三步：零部件检查与测量
这是修理的核心环节，决定修理质量。

转子：
动平衡校验： 必须在动平衡机上重新校验，不平衡量需达到IS G2.5或更高标准。如有必要，进行去重或配重校正。 叶轮检查： 检查叶片有无裂纹（渗透探伤）、磨损、腐蚀。测量口环处直径，计算与密封的间隙。间隙超差需修复或更换叶轮。 轴检查： 检查直线度（跳动量）、表面有无划伤、磨损。键槽有无损坏。
密封： 检查所有迷宫密封齿的磨损情况，间隙超差必须更换。 轴承： 检查巴氏合金层有无剥落、裂纹、磨损。测量轴承间隙，超差则更换。 机壳与隔板： 检查有无裂纹、腐蚀、变形。流道是否光滑。

第四步：修理与更换

对于轻微磨损的轴颈，可采用镀铬、喷涂等工艺修复。 更换所有O型圈、垫片等密封件。 更换已损坏或达到寿命的零件，如轴承、密封、过滤器滤芯等。 对叶轮进行无损检测，确保结构完整性。

第五步：回装与对中

按拆卸的逆序进行回装。确保所有配合面清洁，螺栓按规定的力矩和顺序拧紧。 关键步骤—对中： 使用激光对中仪，精确调整风机与电机（或齿轮箱）的轴线，确保径向和角度偏差在允许范围内（通常要求低于0.05毫米）。对中不良是振动和轴承损坏的主要原因。

第六步：调试与验收

加注合格的润滑油至规定油位。 手动盘车，确认转动灵活无卡涩。 点动电机，检查转向是否正确。 启动辅助油泵，检查油压、油路是否正常。 正式启动，空载运行一段时间，监测振动、温度、声音是否正常。 逐步加载至额定工况，全面检查性能参数，与修前数据进行对比，确保修理效果。

结论

浮选专用多级离心鼓风机C430-1.022/0.572是现代选矿厂高效稳定运行的重要保障。通过对其型号的精准解析，我们能够快速把握其核心性能参数——430立方米/分钟的流量和在特定进出口压力下的工作能力。深入理解其转子、定子、轴承、密封等关键配件的结构与功能，是进行日常维护和状态监测的基础。而当风机出现故障时，一套科学、严谨的修理流程，从故障分析、规范拆卸、精密检测到精细回装与调试，是恢复设备性能、延长使用寿命、保障生产连续性的根本所在。作为风机技术人员，唯有将理论知识与现场实践紧密结合，才能驾驭好这类精密设备，为浮选工艺乃至整个选矿生产线的优化保驾护航。
