离心风机基础理论与伯努利方程解析
作者：王军（139-7298-9387）
关键词：离心风机、鼓风机设计、伯努利方程、流体力学、压力能、动能、能量守恒

引言
离心风机作为工业领域中的核心设备，广泛应用于通风、空调、物料输送和燃烧系统等场景。其设计依赖于流体力学的基本原理，其中伯努利方程（Bernoulli’s Equation）是理解和优化风机性能的理论基石。本文旨在深入解析伯努利方程在离心风机设计中的应用，结合基础概念和实际案例，为风机技术从业者提供理论支持和实践指导。文章将分为以下部分：离心风机的基本结构和工作原理、伯努利方程的物理意义与数学表达、方程在风机设计中的具体应用，以及实际设计中的限制与修正。通过系统阐述，帮助读者掌握如何利用伯努利方程提升风机效率和可靠性。

一、离心风机的基本结构和工作原理

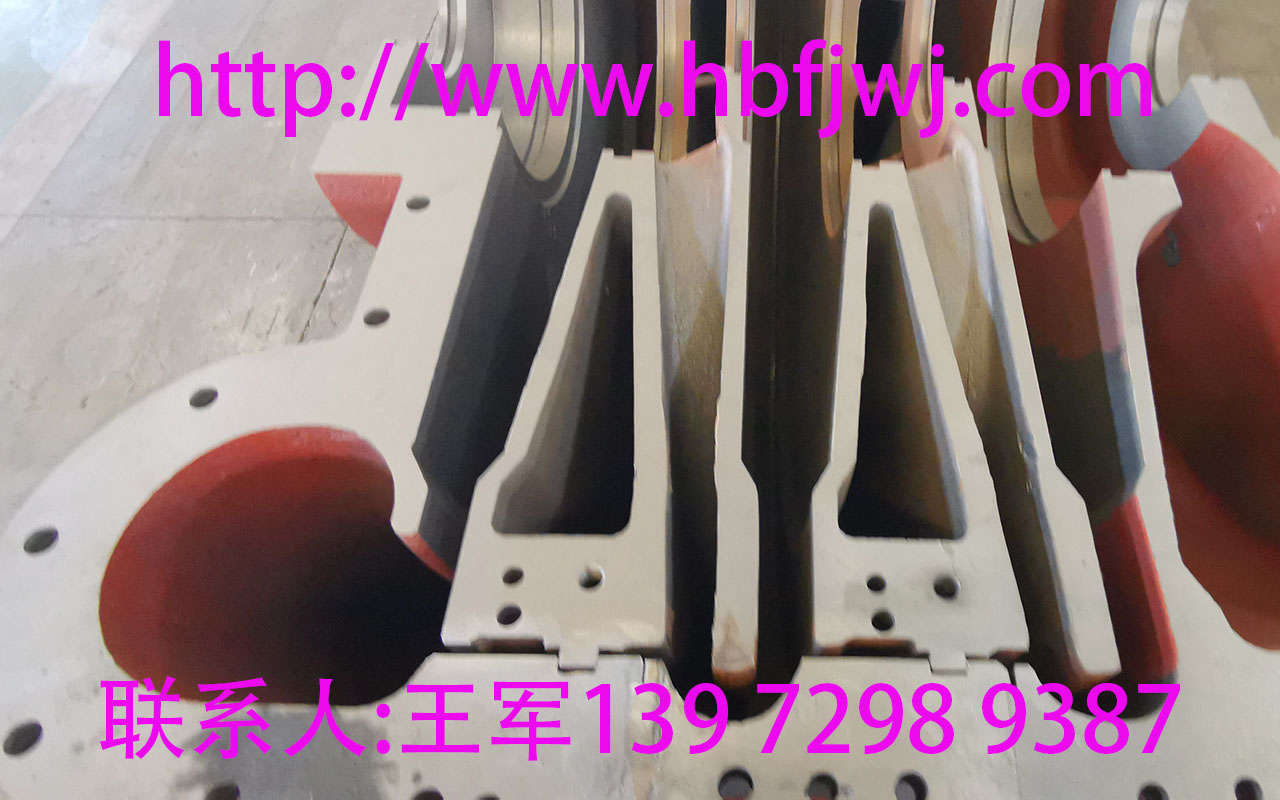

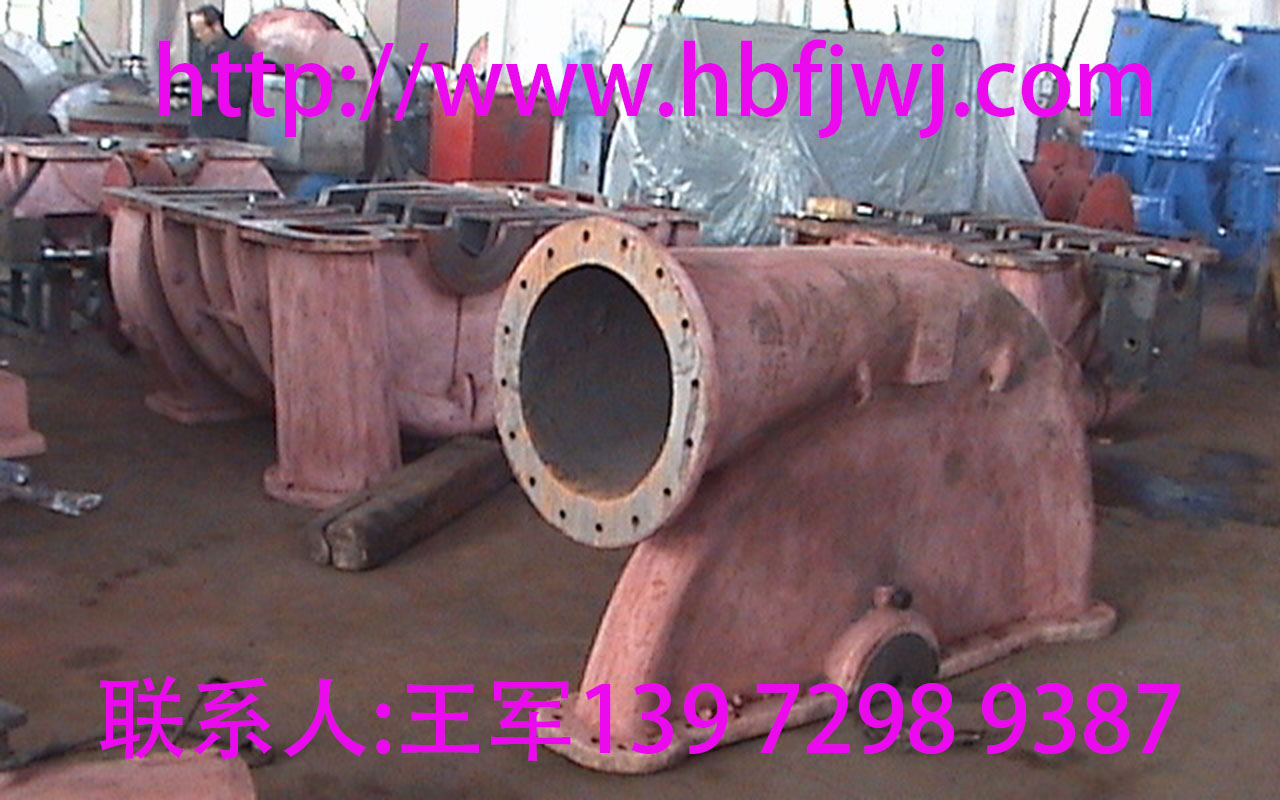

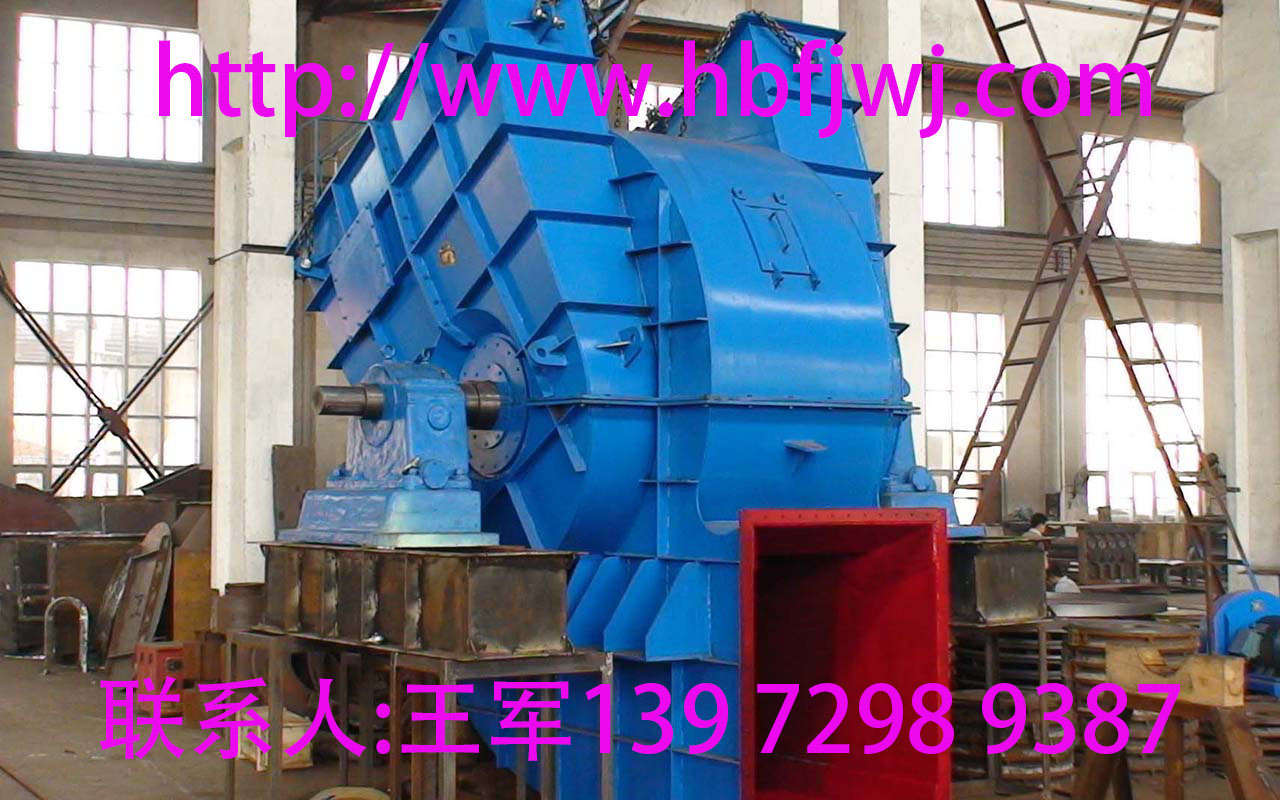

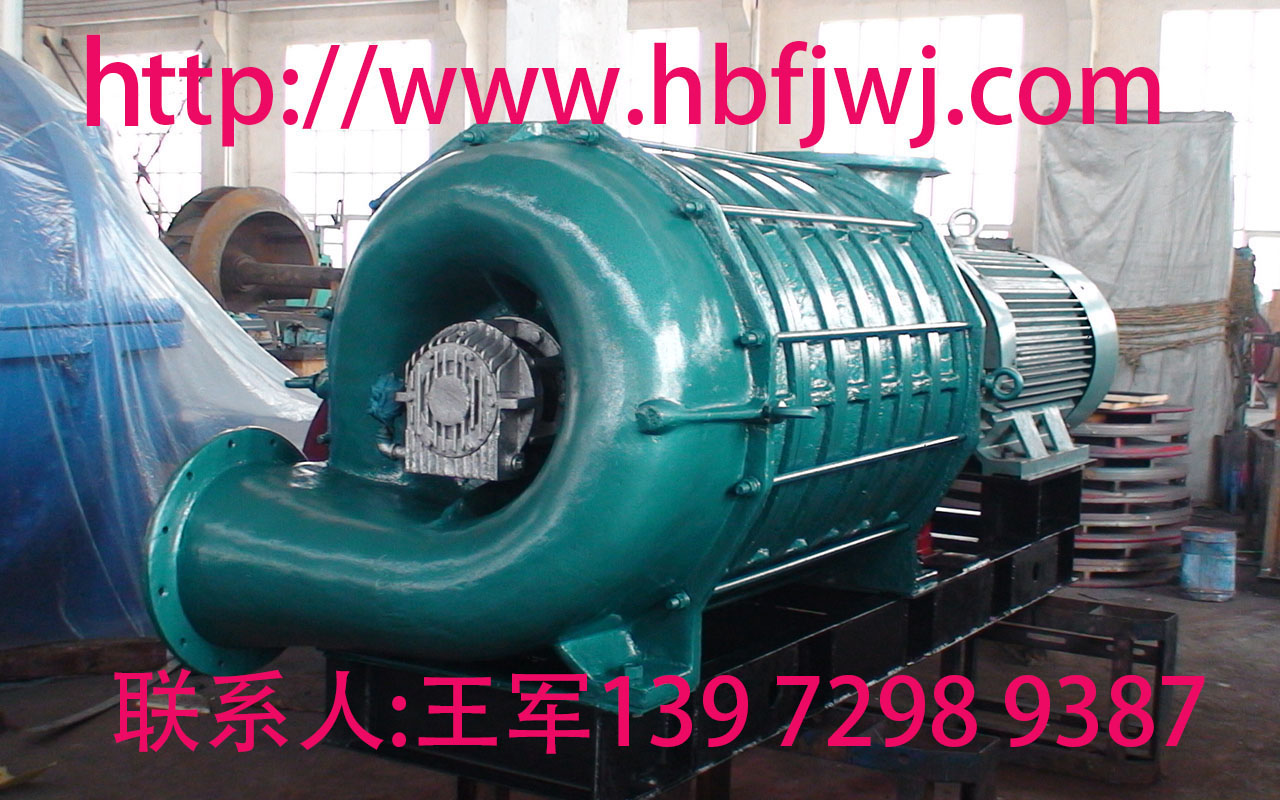

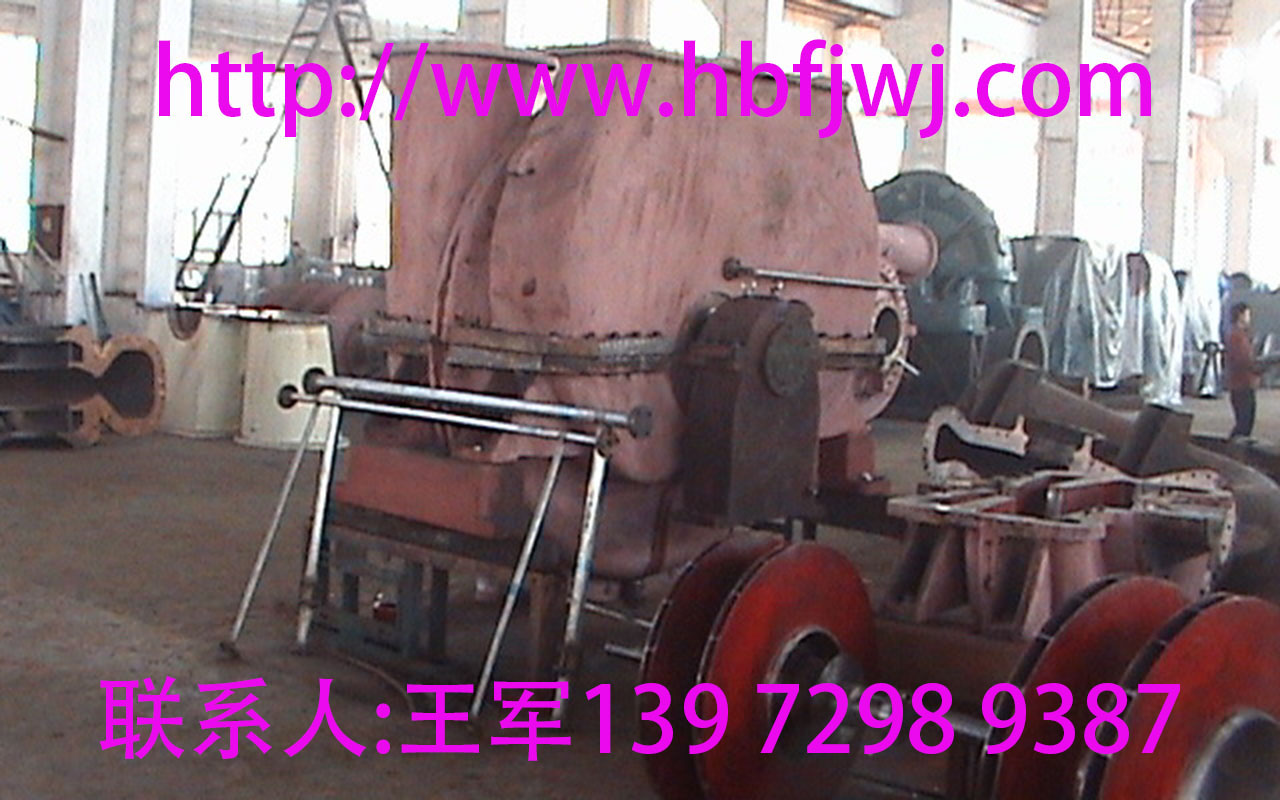

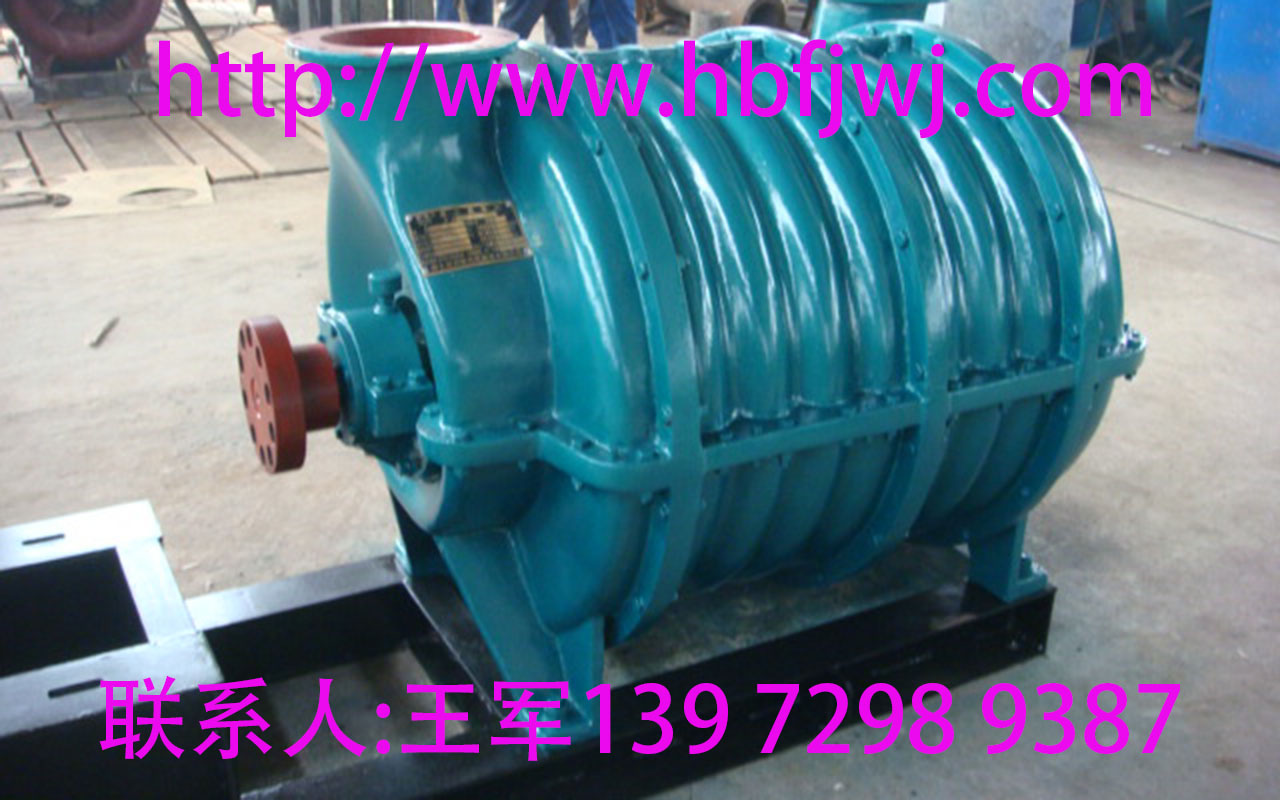

离心风机是一种通过旋转叶轮将机械能转换为流体动能和压力能的设备。其核心组件包括叶轮、机壳、进气口和出气口。工作时，电机驱动叶轮旋转，气体从轴向进入叶轮中心（进口），在离心力作用下沿径向被加速甩出，进入蜗壳形机壳。在机壳内，气体的动能部分转换为静压，最终从出气口排出。
这一过程涉及能量的三次转换：
输入机械能：电机提供旋转动力。
动能增加：叶轮旋转使气体加速，动能增大。
压力能提升：机壳的扩压设计将动能转化为静压，实现压力升高。
离心风机的性能参数主要包括风量（流量，Q）、风压（压力，P）、功率（N）和效率（η）。设计目标是实现高效能量转换，即在最小功耗下获得最大风压和风量。伯努利方程正是描述这种能量转换关系的核心工具。

二、伯努利方程的物理意义与数学表达
伯努利方程由瑞士物理学家丹尼尔·伯努利（Daniel Bernoulli）于1738年提出，是流体力学中的基本定律之一。它基于能量守恒原理，描述了理想流体（无黏性、不可压缩）在稳定流动过程中，压力能、动能和势能之间的相互关系。
2.1 方程的推导与形式
伯努利方程的常见形式为：
P+12ρv2+ρgh=常数P+21ρv2+ρgh=常数
其中：
PP 为静压（单位：Pa），代表压力能；
12ρv221ρv2 为动压（单位：Pa），代表动能；
ρghρgh 为位压（单位：Pa），代表势能（重力势能）；
ρρ 为流体密度（单位：kg/m³）；
vv 为流速（单位：m/s）；
gg 为重力加速度（单位：m/s²）；
hh 为高度（单位：m）。
在离心风机设计中，由于气体密度较小且高度变化通常忽略不计（ρgh≈0ρgh≈0），方程简化为：
P+12ρv2=常数P+21ρv2=常数
这表明，在流动过程中，静压与动压之和（总压）保持不变。当流体流速增加时，动压增大，静压相应减小；反之，流速减小时，动压降低，静压升高。
2.2 物理意义解析
伯努利方程的本质是机械能守恒：
压力能：流体分子间相互作用产生的能量，驱动流体流动。
动能：流体运动带来的能量，与流速平方成正比。
势能：流体因高度而具有的能量，在风机中常忽略。
在离心风机中，叶轮处流速高、静压低，机壳扩压段流速低、静压高，完美体现了伯努利方程的能量转换。例如，气体在叶轮叶片间加速时，静压下降；在蜗壳中减速时，静压回升，实现压力提升。
2.3 理想与实际的差异
伯努利方程假设流体为理想状态，但实际气体具有黏性、可压缩性，且流动中存在摩擦损失、涡流损失等。因此，在实际风机设计中，需引入修正系数（如效率η）来逼近真实情况。但方程仍提供了定性分析和初步设计的框架。

三、伯努利方程在离心风机设计中的应用
伯努利方程在风机设计中用于计算风压、预测性能、优化结构。以下结合具体场景解析其应用。
3.1 风压计算与性能预测
离心风机的总风压（全压，PtPt）由静压（PsPs）和动压（PdPd）组成：
Pt=Ps+Pd=Ps+12ρv2Pt=Ps+Pd=Ps+21ρv2
根据伯努利方程，进口和出口的总压差等于风机提供的能量。设计时，通过测量或计算进口（点1）和出口（点2）的参数，可得风机理论全压：
Pt,理论=(P2+12ρv22)−(P1+12ρv12)Pt,理论=(P2+21ρv22)−(P1+21ρv12)
实际中，由于损失（如摩擦、泄漏），需乘以全压效率η（通常0.6–0.85）：
Pt,实际=η⋅Pt,理论Pt,实际=η⋅Pt,理论
例如，某风机进口流速15 m/s、静压-100 Pa，出口流速25 m/s、静压500 Pa，空气密度ρ=1.2 kg/m³，则理论全压：
Pt,理论=[500+12×1.2×(25)2]−[−100+12×1.2×(15)2]=(500+375)−(−100+135)=875−35=840 PaPt,理论=[500+21×1.2×(25)2]−[−100+21×1.2×(15)2]=(500+375)−(−100+135)=875−35=840Pa
若η=0.8，实际全压为672 Pa。此计算指导设计师选择电机功率（N=Q⋅Pt/ηN=Q⋅Pt/η）。
3.2 叶轮与机壳的优化设计
伯努利方程指导叶轮和机壳的几何设计：

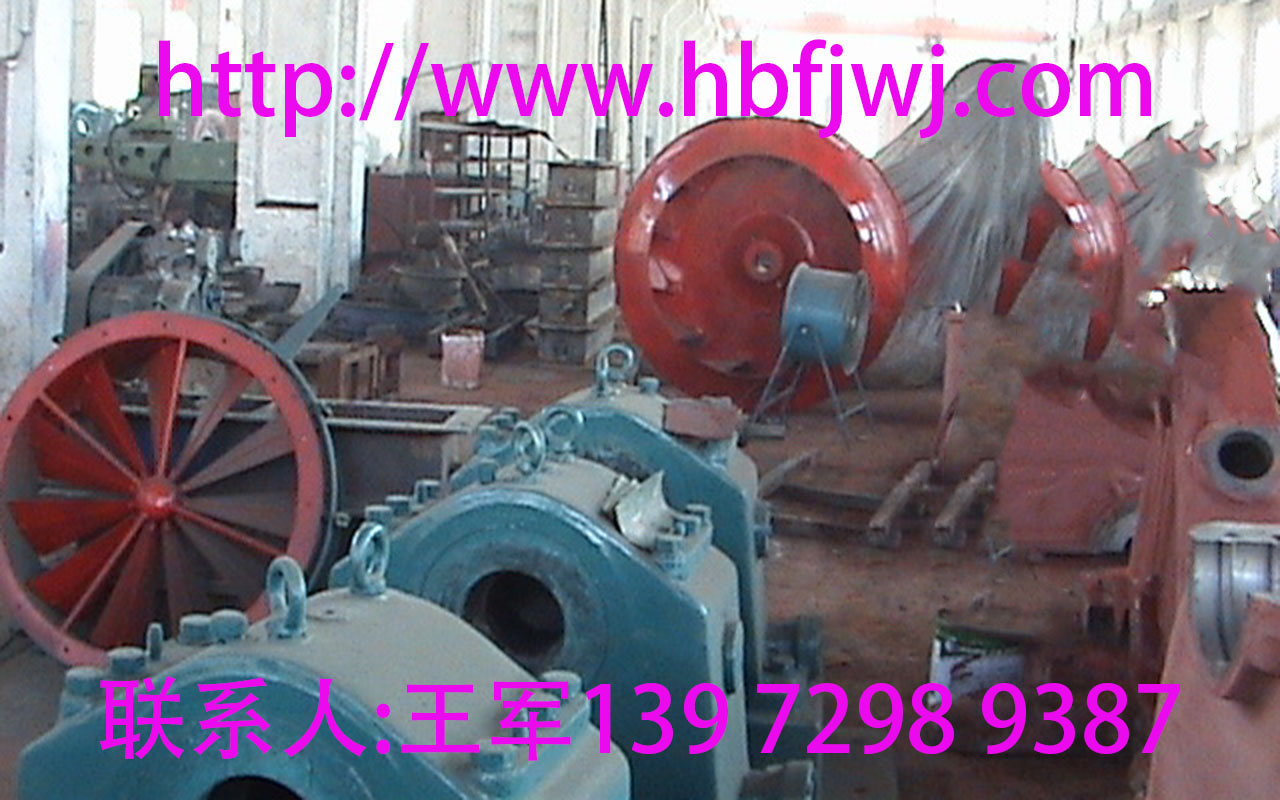

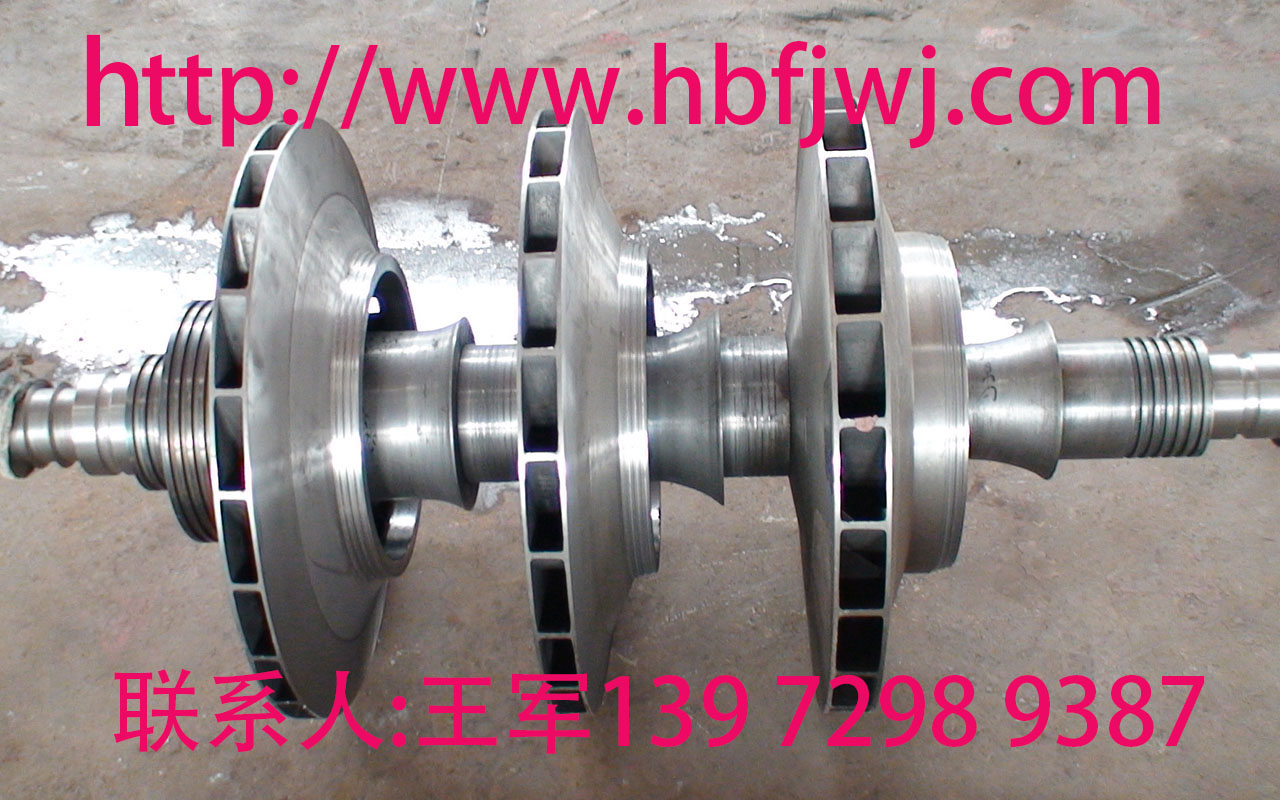

叶轮设计：叶片形状影响气体加速过程。根据方程，叶片曲率和角度需使气体平滑加速，减少涡流损失。通常采用后向叶片（效率高）或前向叶片（风压大），通过计算流速变化优化静压分布。

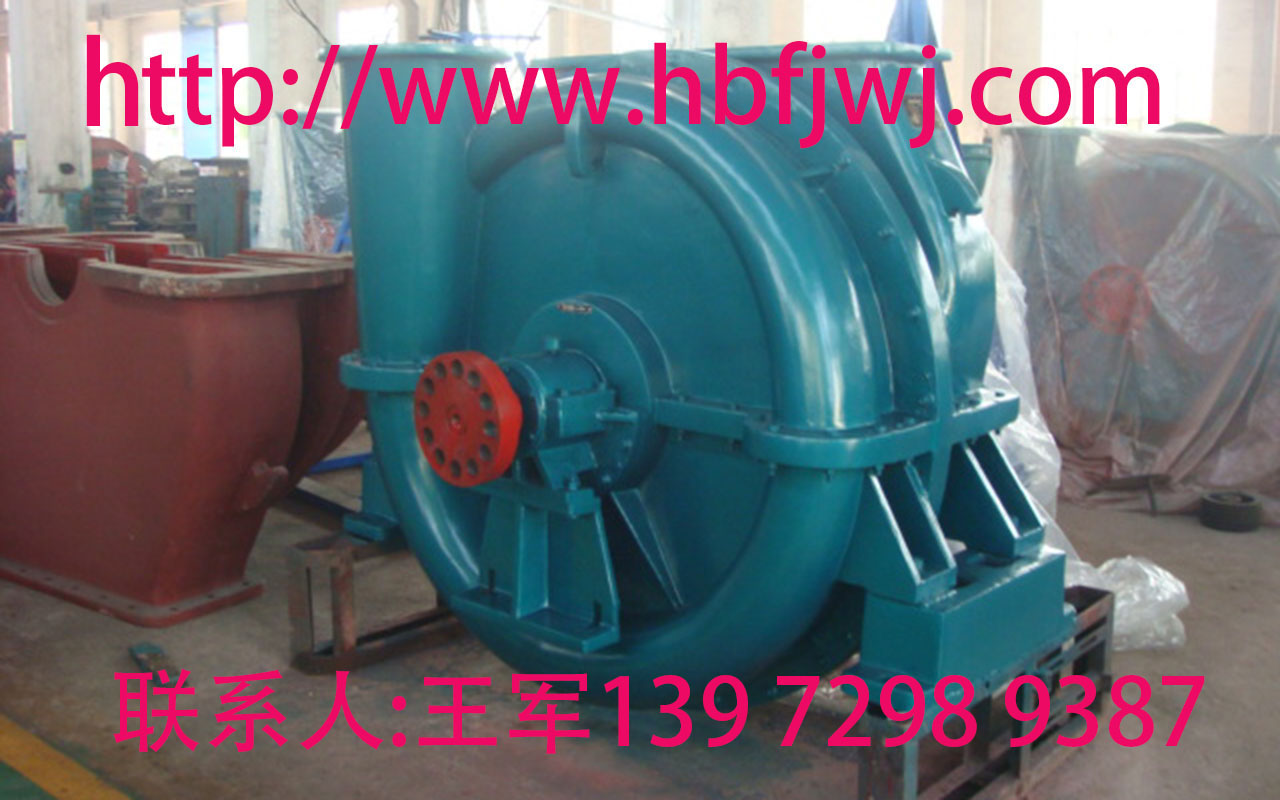

机壳设计：蜗壳的扩压段是关键。方程要求渐扩截面以降低流速、提升静压。设计时，根据出口目标压力反推所需流速下降比。例如，若出口静压需增加200 Pa，流速应从30 m/s降至20 m/s（动压变化ΔP_d = 0.5×1.2×(30²-20²)=300 Pa，部分转换为静压）。
3.3 系统阻力匹配
风机需克服管道阻力（静压损失），伯努利方程帮助计算系统曲线。管道中，阻力损失ΔP与流速平方成正比：
ΔP=K⋅12ρv2ΔP=K⋅21ρv2
其中K为阻力系数。结合风机性能曲线（P_t vs Q），可找到工作点（风量与风压平衡点）。设计时，通过调整叶轮直径或转速，使风机在高效区运行。
3.4 实际案例：工业鼓风机设计
某钢铁厂需一台风量Q=10 m³/s、全压Pt=1000 Pa的鼓风机。基于伯努利方程：
计算进口动压（设进口直径0.5 m，面积A=0.196 m²，流速v1=Q/A≈51 m/s，P_d1=0.5×1.2×51²=1560 Pa）。
目标出口静压500 Pa，则出口动压需通过机壳设计降低（如扩压至v2=20 m/s，P_d2=240 Pa），总压P_t=500+240=740 Pa，低于目标，需迭代优化叶轮转速（提高能量输入）。
最终采用后向叶片叶轮（效率85%）、蜗壳扩压角8°，实测全压1020 Pa，效率82%，验证了方程的有效性。

四、实际设计中的限制与修正
伯努利方程在应用中需考虑实际因素，主要通过经验公式和实验数据修正。
4.1 黏性损失与湍流影响
实际气体有黏性，导致摩擦损失（与壁面粗糙度有关）。设计时引入达西-魏斯巴赫公式计算损失：
ΔPf=f⋅LD⋅12ρv2ΔPf=f⋅DL⋅21ρv2
其中f为摩擦系数，L、D为管道长和直径。此外，湍流产生额外损失，需通过CFD模拟或实验修正。
4.2 气体可压缩性
高压风机（如鼓风机）中，气体密度变化明显。伯努利方程需扩展为可压缩形式（如使用Stodola公式）。简化修正为：
P+12ρv2⋅(1+M24)=常数P+21ρv2⋅(1+4M2)=常数
其中M为马赫数（流速/声速）。当M<0.3时，可忽略压缩性。
4.3 效率与性能衰减

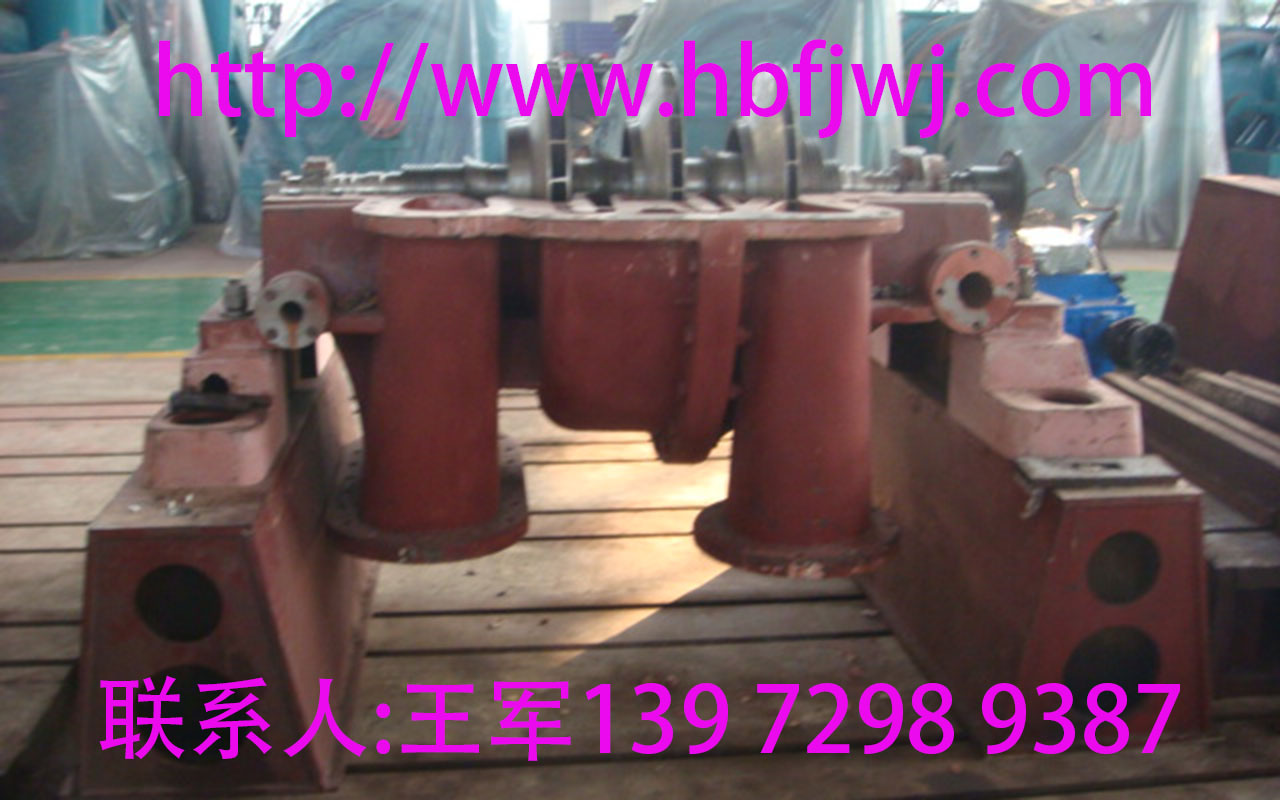

实际效率η涵盖水力损失、容积损失（泄漏）、机械损失。设计时需参考行业数据（如Pelton Wheel效率模型），并通过原型测试验证。例如，多级离心风机常采用级间修正，每级应用伯努利方程并叠加损失。
4.4 现代设计工具的结合
现代风机设计融合伯努利方程、CFD（计算流体动力学）和实验测量。CFD软件（如ANSYS）模拟真实流动，校准方程参数；实验则通过PIV（粒子图像测速）验证压力分布。这种结合提升了设计精度，但伯努利方程仍是快速初步设计的首选。

结论
伯努利方程作为流体能量的守恒律，是离心风机设计的理论基础。它揭示了压力与流速的转换关系，指导了风压计算、结构优化和系统匹配。尽管实际设计需修正黏性、可压缩性等因素，但方程的核心思想不可或缺。对于风机技术从业者，掌握伯努利方程有助于深入理解设备性能，推动高效、可靠的风机创新。未来，随着材料学和流体力学的发展，方程的应用将进一步精细化，为工业节能降耗提供支撑。
