引言

在工业流体输送与工艺气体增压领域，多级离心鼓风机凭借其高压力、大流量、运行平稳及效率较高等显著优点，广泛应用于污水处理、冶金、化工、电力、纺织等国民经济关键行业。与单级离心风机或罗茨风机相比，多级离心鼓风机通过将多个叶轮串联在同一根主轴上的结构设计，使气体逐级增压，最终在出口获得较高的压升。本文将以型号为D2000-1.79/1.03的多级离心鼓风机为具体研究对象，结合其关键性能参数，系统性地阐述其工作原理、性能特点，并对核心配件的功能与常见故障的修理维护策略进行深入解析，旨在为风机技术同行提供一份详实的参考。

第一章 多级离心鼓风机基础原理概述

多级离心鼓风机的核心工作原理是基于离心力对气体做功。当电机驱动风机主轴高速旋转时，固定在主轴上的多个叶轮随之转动。气体从进气口进入第一个叶轮的中心（即进气口），在高速旋转的叶轮叶片作用下，气体被加速并获得动能，同时，在离心力的作用下被甩向叶轮外缘，流经扩压器（或称导叶）和回流器。

在扩压器中，气体的流速降低，部分动能根据伯努利方程转化为压力能（静压），实现第一次增压。随后，气体经回流器导引，以合适的角度进入下一级叶轮的进口，重复上述过程。如此，气体依次通过所有级次的叶轮和固定元件，每经过一级，压力就得到一次提升，最终在风机出口达到工艺要求的较高压力。

这种多级串联的结构，使得风机能够在单级压比不高的情况下，通过增加级数来实现总压比的大幅提高，同时保证了风机仍能在较高的效率区间内运行。级数的选择与最终需要的出口压力、效率目标以及转子的动力学特性密切相关。

第二章 D2000-1.79/1.03 型号风机性能深度解析

风机型号D2000-1.79/1.03蕴含了该设备的核心设计参数，通常解读为：

D：可能代表“鼓风机”或特定系列代号。

2000：通常表示额定进口容积流量，单位为立方米每分钟（m³/min），即该风机在设计点的进气流量为2000 m³/min。

1.79/1.03：通常表示进口绝对压力与出口绝对压力的比值（压比）或直接相关参数。结合提供的参数“进风口压力1.03 Kgf/cm²”和“出风口升压7600 mmH₂O”，可以进行验证。

下面结合具体参数进行性能分析：

1. 基本工况参数：

输送介质：空气。介质的物理性质（如密度、比热容）直接影响风机的性能。

进风口流量 (Q)：2000 m³/min。这是风机在标准进气状态下的容积流量，是风机选型的关键指标之一。

进风口压力 (P_in)：1.03 Kgf/cm²（绝对压力）。约为101.35 kPa（标准大气压约为101.325 kPa），表明进气条件接近标准大气压。

进风口温度 (T_in)：12℃。进气温度影响气体密度，进而影响质量流量和功率消耗。

进风口介质密度 (ρ_in)：1.031 kg/m³。此值由进气压力和温度根据理想气体状态方程计算得出。密度 = 压力 / (气体常数 * 绝对温度)。

出风口升压 (ΔP)：7600 mmH₂O。这是风机需要克服的压力差，约为74.5 kPa。由此可计算出口绝对压力 P_out = P_in + ΔP ≈ 1.03 + (7600 / 10000) ≈ 1.79 Kgf/cm²（此处的近似换算用于理解型号，实际计算需用标准单位）。这恰好与型号中的“1.79/1.03”对应，即出口绝对压力与进口绝对压力之比（压比约为1.74）。

轴功率 (P_shaft)：2808 kW。指风机主轴实际消耗的功率，是气体获得的功率与风机内部各种损失（流动损失、轮盘摩擦损失、泄漏损失、机械损失）之和。

转速 (n)：5346 r/min。风机转子的旋转速度，是影响风机压头和流量的关键参数，由转子动力学设计和驱动机决定。

配套电机功率：2000 kW（2极）。电机功率选择需大于风机轴功率，并留有一定裕量。此处电机功率（2000kW）小于计算的轴功率（2808kW），这显然存在矛盾。可能的原因是提供的参数中存在笔误，或者“配套电机功率”指的是单台电机功率（若为双驱动），又或者是轴功率值有误。在后续分析中，我们假设轴功率2808kW是准确的，那么配套电机功率应至少为3150kW以上（需考虑传动效率和安全系数）。这是一个需要在实际应用中核实的重点。

2.性能计算与分析：

有效功率 (P_e)：风机实际传递给气体的功率。
有效功率（千瓦） = （质量流量 × 压升） / （1000 × 风机效率） 或更直接地 ≈ （容积流量 × 压升） / （102 × 效率） （使用工程单位制）。
但更通用的国际单位制计算为：质量流量 m = ρ_in × Q = 1.031 kg/m³ × (2000/60) m³/s ≈ 34.37 kg/s。
压升 ΔP = 7600 mmH₂O × 9.8 Pa/mmH₂O ≈ 74480 Pa。
气体获得的功率 P_e = m × ΔP / ρ （对于不可压缩流体近似，此处理想化）或更准确地使用焓增计算。简化估算：P_e ≈ Q × ΔP / 1000 = (2000/60) × 74480 / 1000 ≈ 2482.7 kW。

风机效率 (η)：衡量风机能量转换效率的指标。
效率 = 有效功率 / 轴功率 ≈ 2482.7 kW / 2808 kW ≈ 0.884，即约88.4%。这个效率值对于多级离心鼓风机而言是相当高的，表明该风机气动设计优良，内部流动损失控制得很好。

比转速 (n_s)：一个无量纲参数，用于表征风机的型式、性能和几何特征。
比转速的计算公式（按国际惯例）为：n_s = n * Q^(1/2) / H^(3/4) （其中n单位为r/s，Q单位为m³/s，H单位为m，即压头，H = ΔP / (ρ*g)）。
计算可得 H ≈ 74480 / (1.031 * 9.8) ≈ 7365 m。
n_s = (5346/60) * (2000/60)^(1/2) / (7365)^(3/4) ≈ 89.1 * (0.745) / (656.5) ≈ 100.8 （具体数值因单位制转换略有差异，但量级一致）。
这个比转速值属于中低比转速范围，典型对应于多级离心鼓风机的特征，即流量相对不大，但压头很高，叶轮形状偏向窄而高。

3.性能曲线特性：
虽然不输出图表，但可以描述D2000-1.79/1.03风机的典型性能曲线趋势：

流量-压力曲线 (Q-ΔP)：是一条从左至右向下倾斜的曲线。在转速恒定（5346 r/min）时，随着流量的增加，风机提供的压升会逐渐降低。设计点（Q=2000 m³/min, ΔP=7600 mmH₂O）位于该曲线的高效率区域。

流量-功率曲线 (Q-P)：是一条上升的曲线。风机的轴功率随着流量的增加而增加。在接近小流量区域（喘振区），功率可能略有下降或保持平稳；在大流量区域（阻塞区），功率持续上升。设计点对应的轴功率约为2808kW。

流量-效率曲线 (Q-η)：是一条具有一个最高点的驼峰状曲线。最高效率点通常在设计点附近。风机应尽量运行在高效区内，以保证经济运行。

4. 喘振与阻塞：

喘振：当风机流量减小到一定程度时，会出现气流脱离叶片现象，导致气流周期性剧烈振荡，引起风机振动和噪声急剧增大，严重时损坏风机。D2000-1.79/1.03风机必须设置防喘振控制回路（如放空阀、回流阀），确保运行流量不低于最小流量限值。

阻塞：当流量增大到一定程度时，流道内流速过高，损失急剧增加，压力迅速下降，效率降低。虽然不如喘振危险，但也应避免长期在阻塞区附近运行。

第三章 核心配件功能与结构解析

多级离心鼓风机是由众多精密配件组成的复杂系统。了解各配件的功能是进行维护和修理的基础。

1. 转子组件：
这是风机的“心脏”，包括：

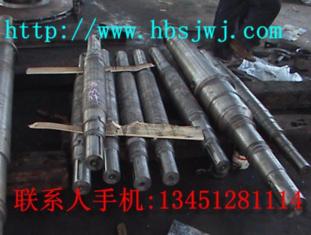

主轴：传递扭矩，支撑所有旋转部件。要求高强度、高刚性，并经过精密动平衡。

叶轮：能量转换的核心部件。通常采用后弯式叶片，由高强度合金钢（如34CrNi3Mo）精密铸造或铣制而成，并进行超速试验和无损检测。D2000-1.79/1.03风机的叶轮级数根据总压升需求确定。

平衡盘：用于平衡大部分轴向力。安装在高压端，其两侧的压力差产生一个与叶轮产生的轴向力方向相反的力。

推力盘：承受剩余的未被平衡盘完全抵消的轴向力，并将其传递给推力轴承。

联轴器：连接风机主轴和电机轴，传递动力。常用膜片式联轴器，能补偿一定的轴向、径向和角向偏差。

2. 定子组件（机壳与固定元件）：
这是风机的“骨架”和“导向系统”，包括：

机壳：通常为水平剖分式（便于检修）或垂直剖分式（筒型，承压更高）。材料为铸铁或铸钢。它容纳转子并形成气体流道。

进气室和排气室：引导气体平稳进入和排出风机。

扩压器：安装在每级叶轮之后，将气体的动能转化为压力能。

回流器：连接相邻两级，将经扩压器减速后的气体引导至下一级叶轮进口，并保证气流以预旋角度进入。

轴封：防止气体从轴与机壳之间泄漏。常用形式有迷宫密封（用于级间和轴端，非接触式）、浮环密封（用于较高压力）或干气密封（用于有毒、贵重气体）。

级间密封：防止级间窜气，保证各级效率。

3. 轴承系统：
支撑转子并确定其径向和轴向位置。

径向轴承：通常采用滑动轴承（如椭圆瓦轴承、可倾瓦轴承），利用油膜支撑转子，稳定性好，阻尼大。适用于高速重载场合。

推力轴承：承受轴向力，通常为金斯伯雷式或米切尔式可倾瓦块推力轴承，能自动调节，承载能力强。

4. 润滑系统：
为轴承和齿轮（如果有）提供清洁、冷却的润滑油。包括主辅油泵、油箱、冷却器、过滤器、安全阀、管路及控制仪表等。是保证风机安全运行的命脉。

5. 冷却系统：

级间冷却器（若为等温压缩设计）：安装在两级或多级之间，对压缩后的气体进行冷却，降低其温度，从而减少下一级的压缩功，提高整机效率，接近等温压缩过程。D2000-1.79/1.03可能采用级间冷却。

润滑油冷却器：冷却因摩擦和传导而升温的润滑油。

后冷却器：对最终排出的气体进行冷却。

6. 监测与控制系统：
包括振动、位移、温度、压力等传感器，以及防喘振控制、负荷调节（如进口导叶调节、转速调节）等单元，确保风机在安全、优化的状态下运行。

第四章 常见故障与修理维护策略

对风机配件的深刻理解是进行有效修理的前提。以下是针对D2000-1.79/1.03这类风机的常见故障及修理维护要点。

1. 振动超标

原因：转子动平衡破坏（叶轮结垢、磨损、叶片断裂）、对中不良、轴承损坏、基础松动、喘振、油膜涡动或振荡。

修理：

检查对中：使用激光对中仪重新精确找正风机与电机。

检查转子：停机解体检修，检查叶轮状况。若动平衡失效，需在动平衡机上重新校正。对于叶轮结垢，需进行清洗（化学或喷砂）。对于磨损或损坏的叶轮，需根据损坏程度进行修复（堆焊、车削）或更换。

检查轴承：检查轴承间隙、瓦块磨损情况，必要时更换。

检查油路：确保润滑油温、油压正常，油质清洁。

2. 轴承温度高

原因：润滑油量不足或油质恶化、冷却器效果差、轴承间隙不当、负载过大、安装不当。

修理：

检查润滑系统：检查油位、油泵工作状态、油滤压差、冷却器进出口油温水温，更换润滑油和滤芯。

检查轴承：测量轴承间隙，检查接触斑点，重新刮瓦或调整间隙。

检查对中及管道应力：不良对中或管道应力会传递给轴承，导致额外负荷。

3.性能下降（压力或流量不足）

原因：转速降低、进口滤网堵塞、密封间隙过大（内泄漏增加）、叶轮磨损或腐蚀、气体成分或温度与设计不符。

修理：

检查驱动机：确保电机转速正常。

检查过滤器：清洁或更换进口空气过滤器。

检查密封间隙：停机测量迷宫密封等间隙，若超过允许值，需更换密封件。

检查叶轮：检查叶轮通道是否畅通，有无严重磨损，必要时修复或更换。

4. 异常噪声

原因：轴承损坏、齿轮啮合不良（如果有增速箱）、喘振、内部部件松动摩擦、气蚀（对于泵，风机少见）。

修理：结合振动分析，重点检查旋转部件与静止部件的间隙，检查轴承和齿轮状态。排除喘振工况。

5. 轴向力异常

原因：平衡盘或平衡管堵塞、平衡盘密封磨损、推力轴承损坏。

修理：检查清理平衡管路；测量平衡盘密封间隙；检查推力轴承瓦块磨损情况。轴向力异常是严重故障，需立即处理。

修理维护的一般流程与注意事项：

准备工作：切断电源、介质来源，执行安全锁定程序。排放润滑油，拆除相连管路和仪表。

解体：按顺序拆卸联轴器、轴承盖、轴承、机壳中分面螺栓、转子吊出等。做好标记，记录原始数据（如间隙）。

检查与测量：对所有零件进行清洗、宏观检查和无损探伤（如PT、MT、UT）。关键测量包括：轴弯曲度、叶轮口环间隙、密封间隙、轴承间隙、推力盘端跳等。

修理与更换：根据检查结果，对可修复的零件进行加工修复（如刷镀、喷涂、车削），对无法修复或超标零件进行更换。所有更换件应符合原设计图纸和技术要求。

回装与调整：按解体相反顺序回装。严格控制各部位间隙（如径向轴承间隙、推力间隙、密封间隙），确保对中精度。

调试与验收：恢复油路、水路、仪表。点动盘车无误后，进行空载试车，监测振动、温度、噪声。无问题后逐步加载至额定工况，进行性能测试，各项指标合格后方可投入正式运行。

状态监测与预防性维护：
推行以振动分析、油液分析、温度监测为核心的状态监测，能够早期发现潜在故障，变事后维修为预知维修，大大降低非计划停机风险和重大事故发生率。

结论

D2000-1.79/1.03型多级离心鼓风机是一款设计精良、性能优越的高压头大流量设备。深入理解其基于离心力逐级增压的工作原理，掌握其性能参数间的内在联系与曲线特性，是正确选型和操作的基础。而对转子、定子、轴承、密封等核心配件结构与功能的透彻认知，则是进行有效故障诊断、制定合理修理维护方案的关键。通过科学的日常维护、定期的状态监测和规范的检修实践，可以最大限度地保障该型风机的长期、稳定、高效运行，为生产系统的连续性和经济性提供有力支撑。风机技术工作者应不断学习，积累经验，才能应对各种复杂的技术挑战。
