化铁炉（冲天炉）鼓风机HTD120-22技术解析

作者：王军（139-7298-9387）

关键词：离心风机、HTD120-22、化铁炉鼓风机、风机性能、风机配件、风机修理

引言

在铸造行业的化铁炉（冲天炉）熔炼工艺中，鼓风机是提供充足、稳定高压空气的核心设备，其性能直接关系到铁水的质量、燃料的消耗以及生产的效率。HTD系列风机作为专门为化铁炉工况设计的离心式鼓风机，凭借其高效、稳定、可靠的特性，在行业内得到了广泛的应用。本文将围绕离心风机的基础知识，重点对HTD120-22型号风机的性能进行深入解读，并对其关键配件和常见故障的修理维护进行系统性解析，旨在为风机技术同仁和用户提供一份实用的参考。

第一章 离心风机基础知识概述

离心风机，属于涡轮机械的一种，其工作原理是基于惯性离心力对气体做功，从而实现气体压力的提升和输送。其核心工作过程是：当电机驱动主轴上的叶轮高速旋转时，叶片流道间的气体在离心力的作用下，从叶轮中心（进口）被甩向边缘（出口），在此过程中，气体的静压能和动压能均得到增加。高速气流随后进入蜗壳形机壳，蜗壳的流通截面逐渐扩大，使气流速度降低，将部分动压进一步转化为静压，最终形成具有一定压力和流量的气流，从出口管道输送至用气点（如化铁炉风箱）。

离心风机的主要性能参数包括：

风量（Q）：单位时间内风机输送气体的体积，常用单位为立方米/分钟（m³/min）或立方米/小时（m³/h）。文中所提“标立方米”通常指在标准大气压和20摄氏度下的气体体积。 风压（P）：风机进出口气体全压之差，代表气体所获得的能量强度。常用单位有帕斯卡（Pa）或毫米水柱（mmH₂O），1 mmH₂O ≈ 9.8 Pa。 轴功率（N）：风机主轴从电机获得的功率，单位为千瓦（kW）。 效率（η）：风机的有效功率（即输出给气体的功率，其计算公式为：有效功率等于风量乘以风压再除以一个常数）与轴功率之比，是衡量风机能量转换效能的关键指标。效率越高，能量浪费越少。 转速（n）：风机主轴每分钟的旋转圈数，单位为转/分钟（r/min）。

这些参数并非孤立存在，它们之间存在内在的联系，共同构成了风机的性能曲线。对于一台特定的风机，在固定转速下，风量与风压、风量与轴功率之间存在着特定的关系。通常，风压随风量增加而减小，轴功率则随风量增加而增加。

第二章 HTD120-22风机型号释义与性能详解

2.1 型号释义

参照用户提供的HTD50-13型号解释规则，我们可以对HTD120-22进行准确的解读：

“HTD”： 代表“化铁炉风机”的拼音首字母缩写，明确指出了该风机的设计用途和主要服务领域—为化铁炉（冲天炉）提供鼓风。 “120”： 代表该风机在标准状态下的额定流量为120标立方米/分钟。这是一个核心设计参数，直接对应了其服务的化铁炉的生产能力。 “-22”： 此部分需结合历史型号规则理解。参考“-1”代表单叶轮，“-2”代表双叶轮，可以推断“-22”可能代表两级叶轮串联的结构。第一个“2”指有两个叶轮（即两级压缩），第二个“2”可能代表第二次设计或某种结构代号。这种多级串联设计的目的在于，在单级叶轮难以满足极高风压要求时，通过分级加压的方式，逐级提升气体压力，最终达到系统所需的高压输出。

2.2性能参数分析与应用匹配

根据提供的参考参数，HTD120-22的性能指标如下：

适用化铁量： 8吨/小时。这表明该风机是为匹配8吨/小时熔化率的冲天炉而设计和选型的。风机的风量必须与炉膛截面积、焦炭消耗量、所需燃烧强度等相匹配，风量不足会导致熔化率下降、铁水温度不够；风量过大则会造成能源浪费和过度氧化。 额定风量： 120标立方米/分钟。这是风机在额定工况下的核心输出能力。在实际运行中，可以通过进口导叶、出口阀门或变频调速等方式，在一定范围内调节实际风量，以适应炉况的微小变化。 额定风压： 2800毫米水柱（约27440 Pa）。这是一个非常高的压力值，充分体现了HTD系列风机高压力的特点。高风压用于克服冲天炉炉料层的巨大阻力，确保将空气有效地鼓入炉膛中心，保证底焦的充分燃烧。2800mmH₂O的压力正是其采用两级叶轮结构的原因。 轴功率： 67千瓦。这是在输送额定风量、克服额定风压时，风机主轴实际消耗的功率。它代表了风机的负载大小，是选择电机功率的基础。 主轴转速： 2900转/分钟。这是风机的高效工作转速。高转速是离心风机获得高风压的关键因素之一（风压与转速的平方成正比）。该转速决定了叶轮的线速度，对叶轮的材质和结构强度提出了很高要求。 电机配置： 型号Y280S-2，功率75kW，电压380V。电机的额定功率（75kW）略大于风机的轴功率（67kW），这个余量（通常称为“安全系数”或“储备系数”）是必要的，用以克服可能的工况波动、电网电压波动以及确保电机不会长期在满负荷极限下运行，从而提高整个系统的可靠性。Y280S-2是一款2极三相异步电动机，其同步转速为3000r/min，额定转速接近2900r/min，与风机直接匹配。

综上所述，HTD120-22是一款大流量、超高压力、高转速的两级离心式鼓风机，其性能参数与8t/h冲天炉的工艺要求高度契合，体现了专业化设计的优势。

第三章 风机主要配件解析

深入了解风机的核心配件，是进行维护、修理和故障分析的基础。对于HTD120-22这类高压离心风机，其主要配件包括：

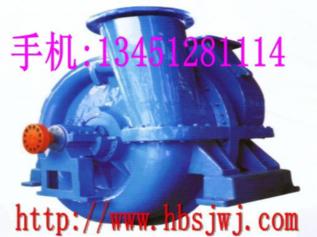

叶轮： 风机的心脏，能量转换的核心部件。HTD120-22采用两级叶轮。叶轮通常由后倾式叶片、前盘、后盘和轮毂焊接或铆接而成，材质一般选用优质碳素钢或低合金高强度钢，以保证在高转速下的强度和抗疲劳性能。叶轮的加工精度和动平衡精度要求极高，任何瑕疵都可能导致振动超标和性能下降。 机壳： 又称蜗壳，作用是收集从叶轮出来的气体，并将其动能有效地转化为静压能，最后引导至出口。HTD120-22的机壳应为铸件或焊接件，具有足够的刚度和强度来承受内部高压。两级风机通常采用“芯筒”式结构，将两个叶轮包覆在一个复杂的机壳内，气体经第一级增压后通过流道进入第二级叶轮再次增压。 主轴： 连接电机和叶轮，传递扭矩的核心传动件。它必须具有极高的强度、刚度和韧性，以承受扭矩、弯矩和临界转速的考验。材质常采用优质合金钢（如40Cr），并经调质处理以提高综合机械性能。与轴承、密封配合处的尺寸精度和表面光洁度要求很高。 轴承箱与轴承： 支撑主轴，保证其高速平稳旋转。HTD120-22这类高压风机通常采用强制润滑的滑动轴承（如椭圆瓦轴承）或高性能的滚动轴承（如双列向心球面滚子轴承）。轴承的良好润滑和冷却至关重要，直接关系到风机的运行寿命。 密封装置： 主要用于防止机壳内的高压气体沿主轴泄漏。常见形式有迷宫密封、填料密封和机械密封。HTD120-22由于压力高，很可能采用多级迷宫密封，利用一系列节流间隙来有效降低气体泄漏量。 进口调节装置： 为了调节风量以适应炉况，通常在风机进口处设有进口导叶（IGV）或调节门。通过改变进气预旋角度来改变风机性能曲线，实现高效、宽范围的流量调节。 润滑系统： 对于采用滑动轴承的风机，一套可靠的稀油站是必不可少的。它包括油箱、油泵、冷却器、过滤器、安全阀及管路仪表，负责持续为轴承提供压力、温度、清洁度都符合要求的润滑油。 联轴器： 连接电机轴和风机轴，传递动力。常用的有膜片联轴器或鼓形齿式联轴器，它们能补偿两轴之间一定的对中误差，并减少振动传递。

第四章 风机常见故障与修理维护解析

风机在长期运行后，难免会出现各种故障。及时的维护和正确的修理是保障其长周期安全稳定运行的关键。

4.1 常见故障分析

振动超标： 这是最常见的故障。
原因： 转子（叶轮+主轴）动平衡破坏（如叶轮磨损、粘灰、叶片断裂）；轴承磨损或损坏；地脚螺栓松动；基础刚度不足；联轴器对中不良；主轴弯曲；临界转速附近运行等。 危害： 加速轴承、密封、地基的损坏，严重时可能导致转子与静止件摩擦、甚至主轴断裂的灾难性事故。
轴承温度过高：
原因： 润滑油量不足或油质变质；润滑油牌号不对或油中带水；冷却器效果差；轴承间隙过小或损坏；安装不当；振动过大等。
性能下降（风量、风压不足）：
原因： 转速降低（如皮带打滑、电压低）；进口过滤器堵塞或进口导叶开度不对；管网阻力增加（如炉料阻力变大、管道堵塞）；叶轮磨损严重导致间隙过大；机壳或管道泄漏严重。
异常噪音：
原因： 轴承损坏（尖锐、连续的金属摩擦声）；转子与静止件摩擦（刺耳的刮擦声）；喘振（周期性、低沉的吼叫声）；地脚松动（沉重的撞击声）。
喘振：
原因： 当风机在小风量、高压比工况下运行时，气流会出现严重的分离和倒流，引发机组剧烈振动和噪音。这是离心风机的一种固有特性，必须避免在此工况下运行。

4.2 修理与维护要点

日常维护：
巡检： 定时检查振动、温度、噪音、油位、油压、冷却水等参数并记录。 润滑： 定期检查油质，按规定周期换油和清洗滤网。 清洁： 保持设备及周围环境清洁，定期清理进口滤网。
定期检修：
检查对中： 定期检查并重新调整电机与风机的对中情况，尤其在基础沉降后。 检查间隙： 停机时检查叶轮与机壳的径向和轴向间隙、密封间隙，应在允许范围内。 检查磨损： 检查叶轮、叶片、蜗壳的磨损情况，必要时进行修复或更换。
大修与核心部件修理：
叶轮动平衡： 叶轮任何修理（如补焊、更换叶片）或清洗后，必须重新进行动平衡校正，精度需达到G2.5级或更高标准。这是消除振动的最关键步骤。 主轴检修： 检查主轴有无裂纹（可采用磁粉或超声波探伤）、弯曲、磨损。磨损处可采用喷涂、刷镀等工艺修复，严重损坏需更换。 轴承更换： 更换轴承时，必须保证安装精度（如过盈量、游隙），采用正确的安装方法（如热装），确保润滑管路畅通。 密封更换： 安装迷宫密封时，要保证各齿隙均匀；更换填料密封时，填料环接口应错开，压紧力适当。 整体调试： 大修完成后，必须进行单机试车，逐步升速至额定转速，密切监测振动、温度等所有参数，确认正常后方可投入联网运行。

结语

HTD120-22化铁炉鼓风机是铸造生产线的关键动力设备，其稳定高效运行至关重要。掌握离心风机的基础知识，深刻理解其性能参数背后的意义，熟悉其核心配件的结构与功能，并能够准确分析和处理常见的故障，是每一位风机技术人员和设备管理者的必备技能。通过坚持科学的预防性维护和规范的修理工艺，可以最大限度地延长风机寿命，保障生产稳定，为企业创造更大的经济效益。
