引言

在铸造行业中，化铁炉（俗称冲天炉）是熔炼铁水的重要设备，而其高效稳定运行的核心动力来源之一，便是为其提供充足、高压空气的鼓风机。离心式鼓风机以其结构紧凑、效率较高、输出风压稳定等特点，在此领域得到了广泛应用。本文将围绕化铁炉专用离心风机的基础知识展开，重点以HTD50-11型风机为具体实例，深入剖析其性能参数，并对核心配件构成以及常见故障的修理维护进行详细解析，旨在为一线风机技术人员提供有价值的参考。

第一章 离心风机基础理论知识

离心风机的工作原理基于牛顿第二定律和惯性离心力。当电机通过主轴驱动叶轮高速旋转时，叶轮叶片流道间的空气在叶片的推动下随之做高速旋转运动，从而获得动能和压力能。空气在离心力的作用下，被从叶轮中心（进气口）甩向叶轮边缘，进入机壳（蜗壳）内。在蜗壳中，气体的部分动能进一步转化为静压能，最终形成具有一定压力和流量的气流，通过出口输送至化铁炉风带及风口。

其性能核心可由以下几个关键参数和概念描述：

流量（Q）：单位时间内通过风机出口截面的气体体积，常用单位为立方米每分钟（m³/min）或立方米每小时（m³/h）。对于化铁炉风机，通常指标准状态（20℃, 101.325kPa）下的体积流量，即“标立方米/分钟”。 全压（P）：气体流经风机后所获得的能量增值，即风机出口截面与进口截面的全压之差。全压包括静压和动压两部分。静压是克服管道阻力的有效压力，而动压则与气体流速有关。单位常用帕（Pa）或毫米水柱（mmH₂O），1 mmH₂O ≈ 9.8 Pa。 轴功率（N）：风机主轴从原动机（如电机）所获得的功率，单位为千瓦（kW）。它代表了风机运行所消耗的实际功率。 效率（η）：风机的有效功率（即单位时间内气体从风机获得的能量）与轴功率之比。效率是衡量风机性能优劣和经济性的关键指标。效率等于（风机全压乘以流量）除以（一千零二十乘以轴功率）再乘以百分之一百。效率越高，说明能量转换越充分，越节能。 转速（n）：风机叶轮每分钟旋转的圈数，单位是转每分钟（r/min）。风机的性能参数（流量、压力、功率）都与转速有着密切的数学关系。 性能曲线：在固定转速下，风机的全压、轴功率、效率随流量变化的关系曲线。这是理解和选择风机工作点的核心工具。

第二章 HTD50-11型风机型号释义与性能深度解析

2.1 型号释义

参照提供的HTD50-13型号解释，我们可以对HTD50-11进行解读：

“HTD”：代表“化铁炉风机”，明确了此风机的专有应用领域。 “50”：代表风机在标准状态下的额定流量为50标立方米/分钟。这是风机设计的核心目标参数，直接对应化铁炉的熔化能力。 “-1”：代表该风机采用“一个叶轮”的单级压缩结构。如果是“-2”则代表两级串联叶轮，通常用于要求更高风压的场合。 “1”：代表这是该系列风机的第一次设计或第一种变形设计。对比参考型号中的“3”（第三次设计），HTD50-11可能是更早或略有不同的设计版本。

因此，HTD50-11是一款为化铁炉设计的、额定流量为50m³/min、采用单级叶轮结构的离心鼓风机。

2.2性能参数分析与对比

参考HTD50-13的参数（化铁量3t/h，风量50m³/min，风压1300mmH₂O，轴功率14kW，转速5750r/min，电机功率18.5kW），我们可以推断和分析HTD50-11的性能：

匹配化铁量：额定流量50m³/min通常设计用于匹配3吨/小时熔化率的化铁炉。风量必须满足炉内焦炭充分燃烧所需的氧气量，风量不足会导致熔化率下降、铁水温度不够；风量过大则可能吹冷炉膛、增加烧损。 风压（全压）：HTD50-13的风压为1300mmH₂O（约12740Pa）。作为同流量、同系列的HTD50-11，其额定风压值应非常接近，可能在1250-1350mmH₂O范围内。风压主要用于克服送风管道、阀门、热风装置（如有）以及炉料层的阻力。炉料阻力会随料柱高度和焦炭块度变化，因此风机必须提供足够且稳定的风压。 轴功率与电机配置：HTD50-13的轴功率为14kW。风机所需轴功率的计算公式为：轴功率等于（风压乘以流量）除以（一千零二十乘以风机效率乘以机械传动效率）。假设效率与HTD50-13相近，HTD50-11的轴功率也应约为14kW左右。
电机功率选择需大于轴功率，并留有足够的富裕系数（安全系数），以应对可能的超负荷工况（如炉料阻力突然增大）、电网电压波动等。因此，为14kW的轴功率配置18.5kW的电机（Y160L-2）是合理且常见的。这意味着HTD50-11极有可能也配套使用Y160L-2，18.5kW，同步转速3000r/min的电机。 转速：HTD50-13转速高达5750r/min。对于单级离心风机，要达到较高的风压，必须通过提高转速来实现。这通常意味着风机主轴与电机主轴之间采用了增速齿轮传动或高速直联（但电机转速3000r/min，风机5750r/min，必然是齿轮增速）。高转速对叶轮的动平衡精度、轴承的质量和润滑提出了极高要求。 工作点：风机在实际管路系统中的实际运行流量和压力，由风机自身的性能曲线和管路系统的阻力特性曲线共同决定，这个交点即为“工作点”。调试的目标就是使风机的工作点接近其额定高效点（即流量50m³/min，风压1300mmH₂O附近），以保证风机高效、稳定运行。

第三章 风机核心配件解析

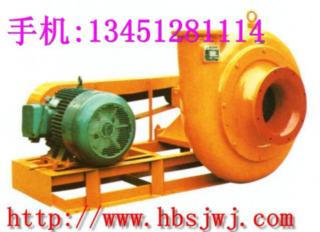

HTD50-11作为高速离心风机，其主要组成部分包括：

叶轮：核心部件，能量转换的场所。通常采用后向叶片设计，效率较高。材质多为高强度铸铁、铸钢或不锈钢，需保证在高转速下的机械强度和耐轻微冲蚀性能。叶轮的制造精度和平衡质量直接决定风机的性能、振动和噪音水平。 机壳（蜗壳）：收集从叶轮出来的气体，并将其动能进一步转化为静压能。通常为铸铁铸造而成，结构需坚固以承受内部压力。其型线设计对风机效率有重要影响。 主轴：传递扭矩、支撑叶轮旋转的关键零件。要求具有极高的强度、刚性和韧性。常用优质碳素结构钢或合金结构钢（如45#钢、40Cr）制造，并经过调质处理。 轴承箱与轴承：支撑主轴高速旋转。此类高速风机多采用滑动轴承（如径向滑动轴承和止推轴承），因其承载能力强、运行平稳、阻尼性能好，更适合高转速工况。也有设计采用高速滚动轴承（如角接触球轴承）。润滑系统至关重要，通常采用强制循环油润滑，带有油泵、油冷却器和过滤器，确保轴承得到充分冷却和清洁润滑。 密封装置：主要包括轴端密封，防止机壳内高压气体沿轴泄漏，以及润滑油泄漏。常见形式有迷宫密封、碳环密封、机械密封等。HTD系列可能多采用迷宫密封与气封相结合的型式，有时需引入高压密封气。 齿轮增速箱（如配备）：如果电机转速低于风机工作转速，则需配备齿轮箱进行增速。其齿轮精度、齿面硬度、装配精度以及润滑冷却系统都要求极高，是维护的重点部位。 底座与联轴器：底座用于支撑和找正风机、电机及齿轮箱。联轴器用于连接各轴系，传递扭矩，常用齿轮联轴器或膜片联轴器，后者无需润滑且能补偿一定偏差。 进口调节阀/出口放空阀：用于启动和调节风量。启动时需关闭进口阀或打开出口放空阀以降低负载，运行时可通过调节阀门开度来改变风机工作点，适应炉况变化。

第四章 风机常见故障与修理维护解析

对风机进行科学的维护和及时的修理是保障其长周期安全运行的关键。

4.1 日常维护与检查

振动监测：每日监测轴承箱部位的振动速度或位移值。振动异常增大是故障最早期的征兆。 温度监测：使用红外测温枪定期检查轴承温度、润滑油温。轴承温度骤升是润滑不良或磨损的信号。 润滑油检查：定期检查油位、油质（颜色、粘度、是否含水或杂质），按说明书周期定期更换润滑油和滤芯。 听音检查：监听运行声音，是否有异常的摩擦、撞击声。 密封检查：检查是否有气体或润滑油泄漏。

4.2 常见故障分析与修理

振动超标的处理：
原因：转子（叶轮+主轴）动平衡失效是首要原因。可能源于叶轮磨损不均匀、粘灰结垢、零件松动或主轴弯曲。 修理：停机后，首先检查叶轮积灰并彻底清理。若清理后振动仍大，必须将转子总成拆下，送专业动平衡机上进行动平衡校正。平衡精度需达到G2.5级或更高标准。同时检查主轴直线度、叶轮是否开裂、连接件是否紧固。
轴承温度过高或损坏：
原因：润滑油量不足、油质劣化、冷却不良；轴承间隙过小或过大；安装不对中；振动超标导致轴承过度疲劳。 修理：首先检查润滑系统。若问题仍在，需停机拆检轴承。对于滑动轴承，检查巴氏合金层是否有磨损、剥落、裂纹，测量轴瓦间隙，超差则需刮研或更换。对于滚动轴承，检查滚道和滚动体是否有点蚀、剥落，保持架是否完好，更换时需采用热装法，确保安装到位。
风量或风压不足：
原因：转速未达到额定值（如皮带打滑、电机故障）；进口过滤器堵塞或进口阀未全开；管道系统泄漏或阻力增大（如换热器堵塞）；叶轮磨损严重，间隙过大；密封泄漏严重。 修理：检查电机和传动系统；清洗滤网和管路；检查并紧固法兰连接；测量叶轮与机壳的径向和轴向间隙，如磨损超差，需修复或更换叶轮；检查并修复密封。
异常噪音：
原因：轴承损坏；齿轮箱齿轮点蚀、断齿；转子与静止件发生摩擦（如叶轮擦壳）；喘振（系统小流量工况下不稳定运行）。 修理：根据声音特征判断声源。若是摩擦声，立即停机检查内部间隙。若是轴承或齿轮异响，安排计划检修更换。避免风机在过低流量下运行，防止喘振。
润滑油泄漏：
原因：密封件（油封、气封）老化、磨损；轴承箱盖螺栓松动或密封胶失效；油位过高。 修理：更换失效密封件；紧固螺栓；重新涂抹密封胶；将油位调整到规定范围。

4.3 大修注意事项

风机运行一定周期后（通常1-3年，视工况而定）应进行计划性大修。

全面解体：清洗所有零部件。 全面检测：测量主轴直线度、叶轮跳动、轴承间隙、齿轮啮合间隙、各部尺寸配合。 修复更换：对磨损、变形、失效的零件进行修复或更换。叶轮和主轴是关键，修复后必须重新做动平衡。 精心装配：严格按照装配工艺和公差要求进行，确保各部位间隙（如叶轮与机壳、齿轮啮合）符合标准。保证轴系的对中精度。 试车：大修完成后，必须先进行空载试车，检查振动、温度、噪音正常后，再逐步加载至满负荷运行。

结语

HTD50-11型化铁炉鼓风机是铸造生产线的关键设备，其稳定高效运行直接关系到铁水质量和生产成本。深入理解其工作原理和性能特点，熟练掌握其核心配件的结构与功能，并建立起一套预防性维护和快速响应的故障修理体系，是每一位风机技术人员的核心职责。通过科学的保养和精准的修理，不仅能有效降低故障停机时间，更能延长设备寿命，为企业创造更大的经济效益。
