多级离心鼓风机 C160-1.7性能、配件与修理解析

作者：王军（139-7298-9387）

关键词：多级离心鼓风机、C160-1.7、风机性能、风机配件、风机修理、离心风机原理

引言

在工业流体输送与气体增压领域，离心风机扮演着至关重要的角色。其中，多级离心鼓风机凭借其能够提供稳定、高压气体介质的特性，广泛应用于污水处理、矿山通风、冶金冶炼、电力脱硫及化工合成等关键工业流程。作为一名风机技术从业者，深入理解特定型号风机的性能参数、核心配件构成以及维护修理要点，是确保设备长期稳定运行、发挥最佳效能的基础。本文将以C系列多级离心鼓风机中的典型型号——C160-1.7为例，系统阐述其工作原理、性能特点，并对关键配件及常见故障的修理流程进行详细解析，旨在为同行提供一份实用的技术参考。

第一章 离心风机基础与“C”型系列概述

第一节 离心风机基本原理

离心风机的工作原理基于动能转换为势能。当电机驱动风机叶轮高速旋转时，叶轮叶片间的气体在离心力的作用下被甩向叶轮外缘，气体的速度和压力随之增加。这股高速气流随后进入截面逐渐扩大的蜗壳或导叶装置，流速降低，部分动能进一步转化为静压能，最终以较高压力的形式从风机出口排出。同时，叶轮中心区域形成低压区，促使外部气体被持续吸入，从而形成连续的气体输送。

其性能核心可由欧拉方程（叶轮机械基本方程）描述，即风机对单位质量气体所做的功，等于气体在叶轮出口和入口处的圆周速度分量之差与叶轮圆周速度的乘积。简单来说，风机产生的压力（或压头）与叶轮的转速、直径、叶片形状以及气体的密度密切相关。

性能参数主要包括：

流量 (Q)： 单位时间内通过风机的气体体积，单位常为立方米每分钟 (m³/min) 或立方米每小时 (m³/h)。本例中C160-1.7的进口流量为160 m³/min。 压力： 分为全压和静压。全压是气体在风机出口与入口的总能量差，静压是全压减去动压（由气体速度产生）的部分。文中所给“进风口压力1Kgf/cm²”约为0.1MPa（绝压），“出风口升压7000mmH₂O”指的是风机出口相对于进口的静压增加值，约为68.6 kPa。 轴功率 (Psh)： 风机轴从原动机（如电机）上获得的功率，单位通常为千瓦 (KW)。本例为220.7 KW。 效率 (η)： 风机的有效功率（与流量和全压的乘积成正比）与轴功率之比，是衡量风机能量转换效率的关键指标。 转速 (n)： 风机叶轮每分钟的旋转次数，单位转每分钟 (r/min)。本例为2960 r/min。

第二节 “C”型系列多级离心鼓风机特点

根据提供的系列信息，“C”型系列属于多级离心鼓风机。其核心特征是将多个单级叶轮串联在同一根主轴上，每个叶轮级间配有导叶（或回流器），用于将上一级叶轮出口的气体引导至下一级叶轮的进口，并部分地将动能转化为静压。气体每经过一级叶轮和导叶，压力就得到一次提升。因此，多级风机能够在单台设备中实现单级风机难以达到的高压头。

“C”型系列通常采用水平剖分式机壳（或称中开式），便于现场维护和检修内部组件。其设计注重高效率和宽广的稳定工况范围，适用于要求压力较高但流量适中的场合。相较于“D”型高速高压风机（可能采用齿轮增速箱达到更高转速），“C”型通常为直接驱动或通过联轴器与电机直联，结构相对紧凑可靠。与“AI”（单级悬臂）、“AII”（单级双支撑）、“S”（单级高速双支撑）等单级风机相比，“C”型通过多级串联满足了更高的压力需求。而“G”系列通风机和“Y”系列引风机则主要用于较低压力的通风和引风场景。

第二章 C160-1.7 型多级离心鼓风机性能深度解析

本节将结合给定的具体参数，对C160-1.7型号的性能进行详细说明。

第一节 设计工况点参数分析

型号含义： 型号“C160-1.7”中，“C”代表多级离心鼓风机系列，“160”极有可能表示风机在设计点（额定点）的进口容积流量为160 m³/min，“1.7”的含义可能指标准进口状态下的出口压力标称值（如1.7 kgf/cm²绝压或升压），但需以具体设计图纸为准。本文以给定参数为准进行分析。 输送介质： 空气。这是最常见的设计介质，其物性相对稳定。 进口状态：
流量：160 m³/min。这是风机设计的核心流量参数。 压力：1 kgf/cm²（绝压）。约等于标准大气压，表明风机进口处于常压环境。 温度：20℃。标准室温，是常见的设计条件。 密度：1.2 kg/m³。这是在20℃、1标准大气压下干空气的典型密度值。
出口性能：
升压：7000 mmH₂O。即风机产生的静压增量为7000毫米水柱，换算成国际单位约为68.6 kPa。这是衡量风机做功能力的关键指标。 轴功率：220.7 KW。指风机转子所需功率，是选择原动机的基础。
驱动与转速：
转速：2960 r/min。这是国内两极电机的同步转速，表明该风机极可能采用电机直联驱动方式，结构简单，传动效率高。 配套电机：JK-2系列，功率250 KW。电机额定功率（250KW）大于风机轴功率（220.7KW），预留了约13%的安全余量（余量系数约1.13），这是必要的，用以克服可能的工况波动、传动损失以及确保电机不过载。

第二节 性能换算与特性曲线理解

风机的性能参数（流量、压力、功率）强烈依赖于进口介质的密度（与压力、温度、组分有关）和转速。当实际运行条件偏离设计条件时，需要进行性能换算。换算的基本定律是相似定律（对于同一台风机或几何相似的风机，当转速或尺寸改变时，其性能参数的变化规律）。

流量与转速成正比： 流量比等于转速比。 压力（或压头）与转速的平方成正比： 压力比等于转速比的平方。 轴功率与转速的三次方成正比： 功率比等于转速比的三次方。 密度的影响： 在转速不变时，风机产生的压力与介质密度成正比，轴功率也与密度成正比。

对于C160-1.7，若实际进口空气温度升高（如夏季达到40℃），密度会降低（低于1.2 kg/m³），那么在相同转速下，风机所能产生的实际压力和所需的轴功率都会相应降低。反之，在寒冷的冬季，密度增大，风机压力和功耗会增加，此时需注意电机是否过载。

风机的性能通常用特性曲线（Q-H流量-压力曲线、Q-P流量-功率曲线、Q-η流量-效率曲线）来表示。C160-1.7的性能点（Q=160 m³/min, ΔP=68.6 kPa）是其设计工况点，通常也对应较高的运行效率区。在实际操作中，应尽量避免在远离此点的区域长期运行，特别是要避开喘振区（小流量不稳定工况）和阻塞区（大流量效率急剧下降区），以确保风机安全、高效、稳定运行。通过进口导叶调节、出口阀门调节或变频调速等方法，可以实现对风机工况的调节，以适应不同的工艺需求。

第三章 C160-1.7 关键配件解析

多级离心鼓风机的可靠性很大程度上取决于其关键部件的制造质量、装配精度和匹配性。以下是C160-1.7的核心配件解析：

第一节 转动组件

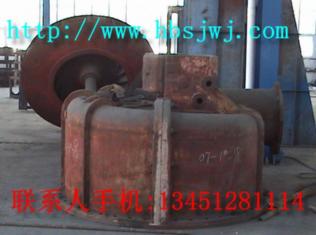

主轴： 作为核心传动件，承载所有叶轮并传递扭矩。要求具有高强度、高刚性、良好的韧性和抗疲劳性能。材料通常为优质合金钢（如40Cr、35CrMo等），需经过调质处理以获得良好的综合机械性能，各轴颈和安装部位需精加工以保证同心度和尺寸精度。 叶轮： 是风机的“心脏”，直接负责对气体做功。多级风机叶轮通常采用后向叶片型，以获得较高的效率和较平缓的Q-H特性曲线。材料根据介质特性选择，对于空气介质，常用优质碳素结构钢（如Q235B、20钢）或低合金结构钢。叶轮需经过动平衡校正（通常要求达到G6.3或更高精度等级），以减小振动。叶片与轮盘、盖板的连接多采用焊接（高强度合金焊条）或铆接工艺，确保结构强度。 平衡盘/鼓： 多级离心风机由于各级叶轮两侧压力不对称，会产生相当大的轴向推力。平衡盘（或平衡鼓）是用于平衡大部分轴向推力的关键部件。它通常安装在末级叶轮之后，通过引入高压气体到其特定腔室，产生与轴向推力方向相反的平衡力。其间隙控制至关重要，磨损后需及时调整或更换。

第二节 静止组件

机壳： C系列多为水平剖分式，由上、下两半部分组成，便于检修。材料通常为铸铁（HT250等）或铸钢（ZG230-450等），要求有足够的强度和刚度以承受内压，并具有良好的铸造性能以减少缺陷。结合面需精加工，并配备专用密封胶或垫片确保气密性。 导叶（回流器）： 安装在每级叶轮之后，固定于机壳或隔板上。其作用是将叶轮出口气体的旋转动能部分转化为静压能，并以适当的角度引导气体平稳进入下一级叶轮进口。导叶型线的设计直接影响级间效率和稳定性。材料通常与机壳类似或采用耐磨铸铁。 轴承箱与轴承： 支撑风机转子，保证其平稳旋转。通常采用滑动轴承（用于高速重载，如椭圆瓦轴承）或滚动轴承（如双列向心球面滚子轴承，具有一定的调心功能）。轴承箱需提供良好的润滑（强制润滑或油浴润滑）和冷却。轴承的安装间隙、油膜形成状况是监控重点。 密封装置：
级间密封： 通常为迷宫密封，安装在隔板孔与主轴之间，防止高压级气体向低压级泄漏，影响效率。密封齿片与轴套间的间隙需严格控制。 轴端密封： 防止机壳内气体沿轴向外泄或外部空气吸入。常见形式有迷宫密封、填料密封（用于低压）、机械密封（用于有毒有害或贵重气体）或干气密封（用于极高要求场合）。对于输送空气的C160-1.7，迷宫密封是经济实用的选择。

第三节 辅助系统

润滑系统： 对于采用强制润滑的轴承，包括主油泵、辅助油泵、油箱、冷却器、过滤器、油管路及安全装置等。油质清洁、油温油压正常是轴承长寿的保障。 冷却系统： 可能需要对轴承润滑油、电机或压缩后气温较高的气体进行冷却，通常涉及水冷器或空冷器。 监测仪表： 包括轴承温度传感器、振动传感器、轴位移监测器、进出口压力表、温度计等，用于实时监控风机运行状态。

第四章 C160-1.7 风机常见故障与修理流程

定期维护和及时修理是保障风机长周期安全运行的关键。

第一节 常见故障现象、原因及处理

振动超标：
原因： 转子动平衡破坏（叶轮磨损、结垢、部件松动）；对中不良（联轴器错位）；轴承磨损或损坏；地脚螺栓松动；转子与静止件摩擦；喘振。 处理： 停机检查。重新进行动平衡校正；重新找正联轴器；更换轴承；紧固地脚螺栓；检查并调整各部间隙；调整工况避开喘振区。
轴承温度过高：
原因： 润滑不良（油量不足、油质差、油路堵塞）；轴承磨损或损坏；安装间隙不当；冷却效果差（冷却器堵塞、水温高）。 处理： 检查油位、油质，清洗油路；更换轴承；调整轴承间隙；清洗冷却器，改善冷却条件。
风量或风压不足：
原因： 进口过滤器堵塞；密封间隙过大导致内泄漏严重；转速降低（如皮带打滑、电压低）；叶轮磨损严重；管网阻力增大（阀门未全开、管道堵塞）。 处理： 清洗或更换过滤器；调整或更换密封件；检查驱动系统，确保额定转速；修复或更换叶轮；检查并清理管网。
异常噪音：
原因： 轴承损坏；转子与静止件摩擦；喘振；零部件松动。 处理： 根据声音特征判断，停机检查相应部位并进行处理。

第二节 大修主要流程与注意事项

当风机运行时间达到规定周期或出现严重故障时，需进行解体大修。

准备工作： 切断电源、气源、水源，做好安全隔离。准备齐全的工具、量具、备件（如密封件、轴承）及技术资料。清理现场。 拆卸：
拆除所有相连的管路、仪表、联轴器护罩及联轴器。 放净润滑油。 拆卸轴承箱盖、轴承等支撑部件。 对于水平剖分机壳，松开中分面螺栓，吊开上半机壳。 小心吊出整个转子组件。注意保护轴颈、叶轮等精密部位。
检查与测量：
转子： 检查叶轮磨损、腐蚀、裂纹情况（必要时做无损探伤）。检查轴颈磨损、弯曲度。将转子置于动平衡机上，检测不平衡量。 密封： 测量各级迷宫密封间隙，检查磨损情况。 轴承： 检查轴承磨损、划痕、点蚀等缺陷。 机壳与导叶： 检查结合面是否完好，内部有无裂纹、腐蚀。 对中数据： 记录初始对中数据，作为回装参考。
修理与更换：
转子动平衡： 若不平衡量超标，需在现场或送专业厂家进行动平衡校正。方法可采用去重（钻孔）或加重（加平衡块）法。 叶轮修复： 对于轻微磨损可进行堆焊后修磨；严重损坏需更换新叶轮。新叶轮需单独做动平衡。 密封更换： 根据测量结果，更换间隙超标的迷宫密封齿片或整体密封体。 轴承更换： 使用专用工具安装新轴承，确保安装到位，间隙符合标准。 轴弯曲校正： 若轴弯曲超标，需进行直轴处理。
回装与调试：
按拆卸的逆顺序回装。确保各部件清洁。 在安装过程中，严格控制关键间隙：如叶轮与隔板的轴向间隙、密封间隙等。 转子就位后，手动盘车应灵活无卡涩。 扣合上半机壳，按规定力矩和顺序紧固中分面螺栓。 安装轴承箱、联轴器等。 重新找正： 使用百分表等工具精细调整风机与电机轴的对中，确保径向和轴向偏差在允许范围内（通常要求≤0.05mm）。 恢复管路、仪表等。 加注合格的润滑油至规定油位。
试运行：
点动电机，检查旋转方向是否正确。 正式启动，空载运行一段时间，监测振动、温度、噪音等是否正常。 逐步加载至额定工况，全面检查各项运行参数。确认无异常后，方可投入正式运行。

结论

C160-1.7型多级离心鼓风机作为“C”系列的代表产品，其设计参数（流量160 m³/min，升压7000mmH₂O，轴功率220.7KW）表明它是一款适用于中等流量、较高压力需求的工业场合的可靠设备。深入理解其基于离心力原理的工作方式、性能参数间的相互关系以及特性曲线的意义，是正确选型和操作的基础。对其转动部件（主轴、叶轮、平衡盘）、静止部件（机壳、导叶、轴承、密封）等关键配件的精细解析，有助于在日常维护和修理中抓住重点。而系统化的故障诊断与规范的大修流程，则是保障风机长期稳定运行、延长使用寿命、降低运维成本的关键所在。作为技术人员，应不断积累实践经验，结合理论分析，才能更好地驾驭和维护这类重要的工业装备。
