浮选(选矿)专用风机C220-1.37多级离心鼓风机深度解析
作者：王军（139-7298-9387）
关键词：浮选风机、多级离心鼓风机、C220-1.37、型号解析、风机配件、风机修理、选矿设备
引言
在矿物加工工业中，浮选工艺是分离有用矿物与脉石的关键环节，其效率直接影响到精矿品位和金属回收率。浮选过程依赖于向矿浆中充入大量细小、均匀的空气气泡，使目标矿物颗粒选择性附着于气泡并上浮至液面，从而实现分离。在这一过程中，为浮选槽提供稳定、足量空气动力的核心设备便是浮选专用鼓风机。其性能的优劣，如风量稳定性、压力恒定性及能耗指标，对浮选指标有着决定性的影响。
多级离心鼓风机因其压力范围宽、运行平稳、效率高、调节性能好等特点，已成为现代大型浮选厂的首选供风设备。本文将聚焦于浮选（选矿）领域广泛应用的一款典型设备——C220-1.37型多级离心鼓风机，从其型号含义、工作原理、核心配件构成到常见的故障诊断与维修保养，进行系统性的深度解析，旨在为风机技术同行及选厂设备管理人员提供一份实用的技术参考。
第一章浮选工艺对风机的要求及多级离心鼓风机的优势
浮选工艺并非简单地将空气注入矿浆，其对供风系统提出了苛刻的要求：
稳定的风量：风量的波动会直接导致气泡大小、数量的变化，破坏浮选过程的稳定性，影响药剂与矿物的作用效果，最终造成精矿品位和回收率的下降。因此，风机必须能够在设定的工况下提供极其稳定的容积流量。
适宜的压力：浮选槽具有一定的液位深度，风机出口压力必须克服液柱静压、管道阻力以及充气器（如叶轮定子组）的阻力损失，确保空气能够被有效地弥散成细小气泡。压力不足会导致“喘振”或充气不良，压力过高则能耗增加且可能损坏充气器件。
高效的能耗：风机是选矿厂的能耗大户，其运行效率直接关系到生产成本。高效率的风机意味着在提供相同风量和压力时，消耗的电能更少。
可靠的连续运行：浮选生产线通常连续运行，停机意味着巨大的经济损失。因此，风机必须具备高可靠性，能够长时间无故障运行，且维护简便。
良好的调节性能：随着矿石性质、处理量及药剂制度的变化，所需的充气量也需要相应调整。风机应具备方便、灵敏的风量调节能力。
相比于罗茨鼓风机（压力恒定但流量调节不便、噪音大）和单级离心鼓风机（适用于低压大流量场景），多级离心鼓风机完美地契合了浮选工艺的上述要求：
压力范围广：通过多个叶轮串联工作，逐级提高气体压力，能够轻松满足各类深槽浮选机的压力需求（通常表压在0.05 MPa至0.15 MPa之间，即约0.5至1.5个大气压的表压）。
运行平稳高效：采用高精度动平衡校正的转子，运行平稳，振动小，噪音低。其效率曲线相对平坦，在较宽的工况范围内都能保持较高效率。
流量调节灵活：可通过进口导叶调节、转速调节（配变频器）等方式，在保持较高效率的前提下实现风量的无级调节。
可靠性高：结构紧凑，核心部件如叶轮、主轴等设计坚固，轴承、密封等标准件选用高品质产品，确保了长周期稳定运行。
第二章 C220-1.37型多级离心鼓风机型号深度解析
参照行业通用命名规则，并结合“C300-1.14/0.987”的示例，我们可以对C220-1.37型号进行细致的解读：
系列代号 “C”：此处的“C”通常代表“Centrifugal”（离心的）和“Series C”（C系列）。与“CJ”（可能指“选矿专用离心”）或“CF”（可能指“选矿专用风机”）类似，它明确标识了这是一款为特定工业应用（此处为选矿浮选）设计和优化的多级离心鼓风机系列。C系列风机往往在材料选择、结构强度、防腐蚀处理等方面针对选矿厂潮湿、多尘、可能含有腐蚀性气体的恶劣环境进行了特殊考量。
额定流量 “220”：这是型号中最核心的参数之一，表示风机在标准进口条件下（通常指进口压力为1个标准大气压，温度20℃，相对湿度50%），设计点对应的容积流量为每分钟220立方米。这个数值是风机选型的关键依据，需要根据浮选槽的总容积、所需的充气强度（单位容积矿浆每分钟所需的空气量）等工艺参数精确计算确定。流量不足会导致浮选回收率下降，过量则造成能源浪费和可能液面翻花。
压力参数 “-1.37”：此部分定义了风机的出口压力性能。
“-”是分隔符。
“1.37”表示风机出口的绝对压力为1.37个标准大气压。在工程上，我们更常使用“表压”的概念，即风机出口压力与当地大气压的差值。若当地大气压近似为1个标准大气压，则此风机的出口表压约为0.37个大气压，换算成国际单位制约为37 kPa。这个压力水平足以满足大多数中小型浮选槽的充气压力需求。
关于进风口压力的说明：在型号“C220-1.37”中，并未像示例“C300-1.14/0.987”那样使用“/”来指定进风口压力。根据规则，这意味着该风机的设计进风口压力为标准大气压（1 atm）。这是最常见的工况设定。如果风机安装地点海拔较高，或者进口管路有特殊节流装置导致进口压力显著低于大气压，则在选型时必须予以考虑，因为实际性能（尤其是流量和压力）会受到影响。
综合解读：C220-1.37型多级离心鼓风机是一款专为选矿浮选工艺设计的设备，它能够在标准进气条件下，每分钟输送220立方米的空气，并将其压力提升至1.37个绝对大气压（表压约0.37 atm），为浮选槽提供稳定、足压的气源。
第三章 C220-1.37风机核心配件解析
一台多级离心鼓风机是由数百个零部件精密组装而成。了解其主要配件的功能、材料和常见失效模式，是进行正确维护和故障诊断的基础。以下是C220-1.37风机的核心配件解析：

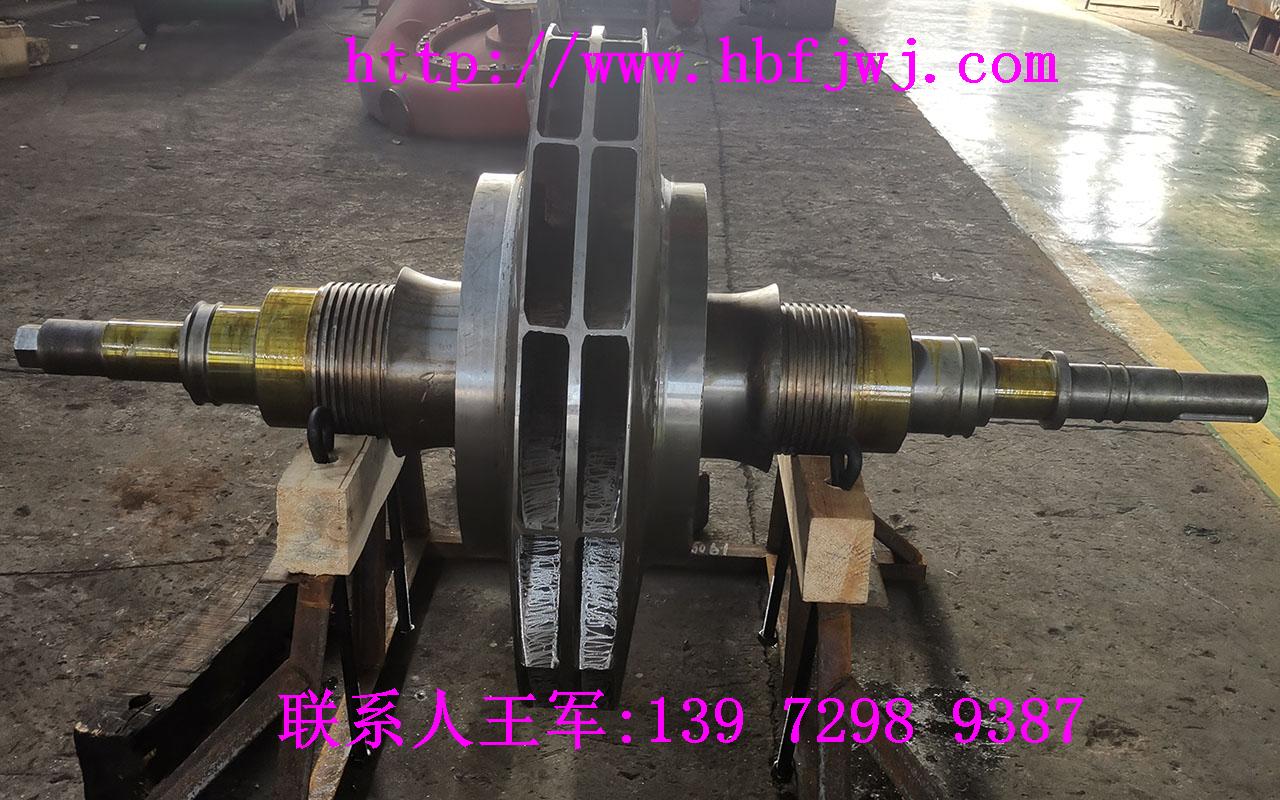

转子总成：这是风机的心脏，是高速旋转的核心部件。
主轴：通常采用高强度合金钢（如40Cr、42CrMo）锻造而成，经过调质处理获得优异的综合机械性能。轴颈部位经过高频淬火或氮化处理，以增强耐磨性。主轴上装有叶轮、平衡盘、联轴器等，其直线度、同心度要求极高。
叶轮：是能量转换的核心，将机械能转化为气体的压力能和动能。多采用后向弯曲叶片设计以获取较高的压力效率和稳定性。材料根据输送介质（空气）的洁净度可选优质碳素钢（Q235）、低合金钢（16Mn）或不锈钢（如2Cr13）。叶轮需经过严格的动平衡校正，精度等级通常要求达到G2.5或更高。
平衡盘/鼓：用于平衡转子工作时产生的大部分轴向推力，减少推力轴承的负荷。它通过产生一个与叶轮轴向力方向相反的平衡力来实现这一目的。其间隙调整至关重要。
静止部件：

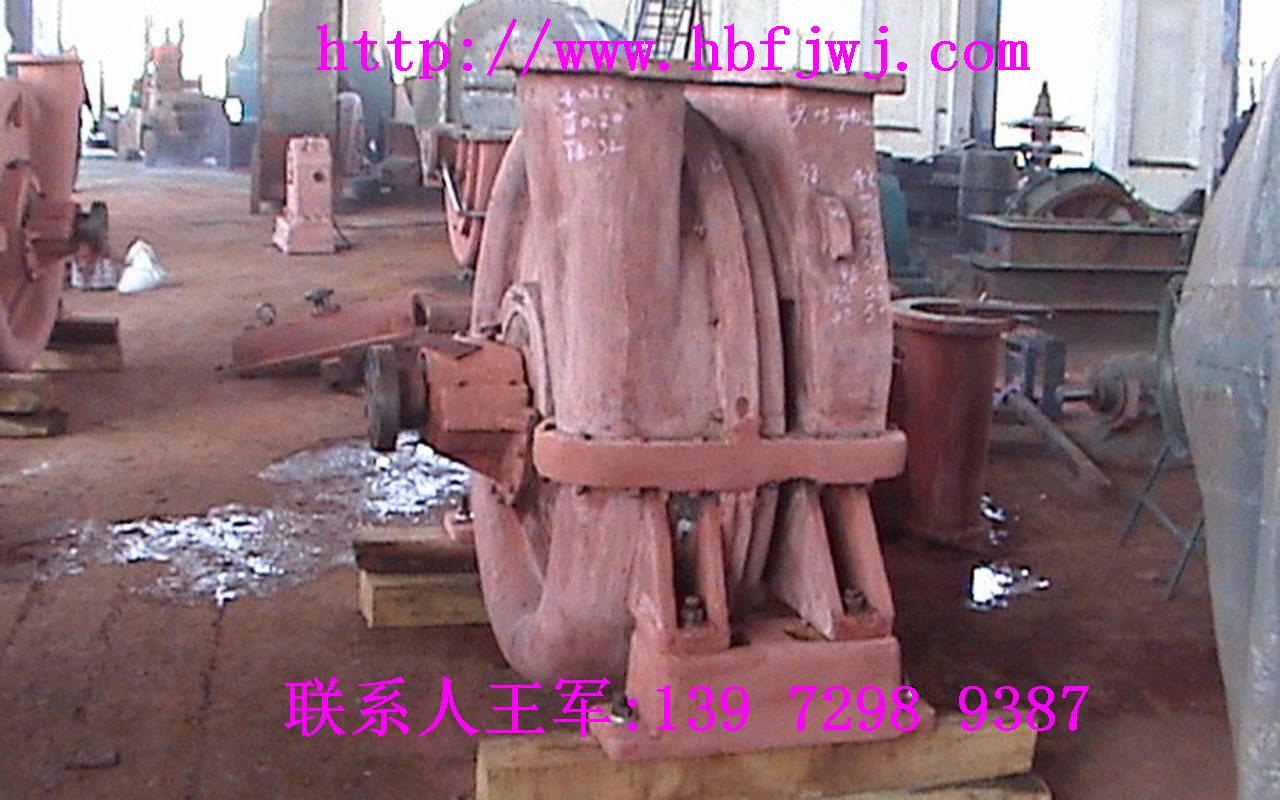

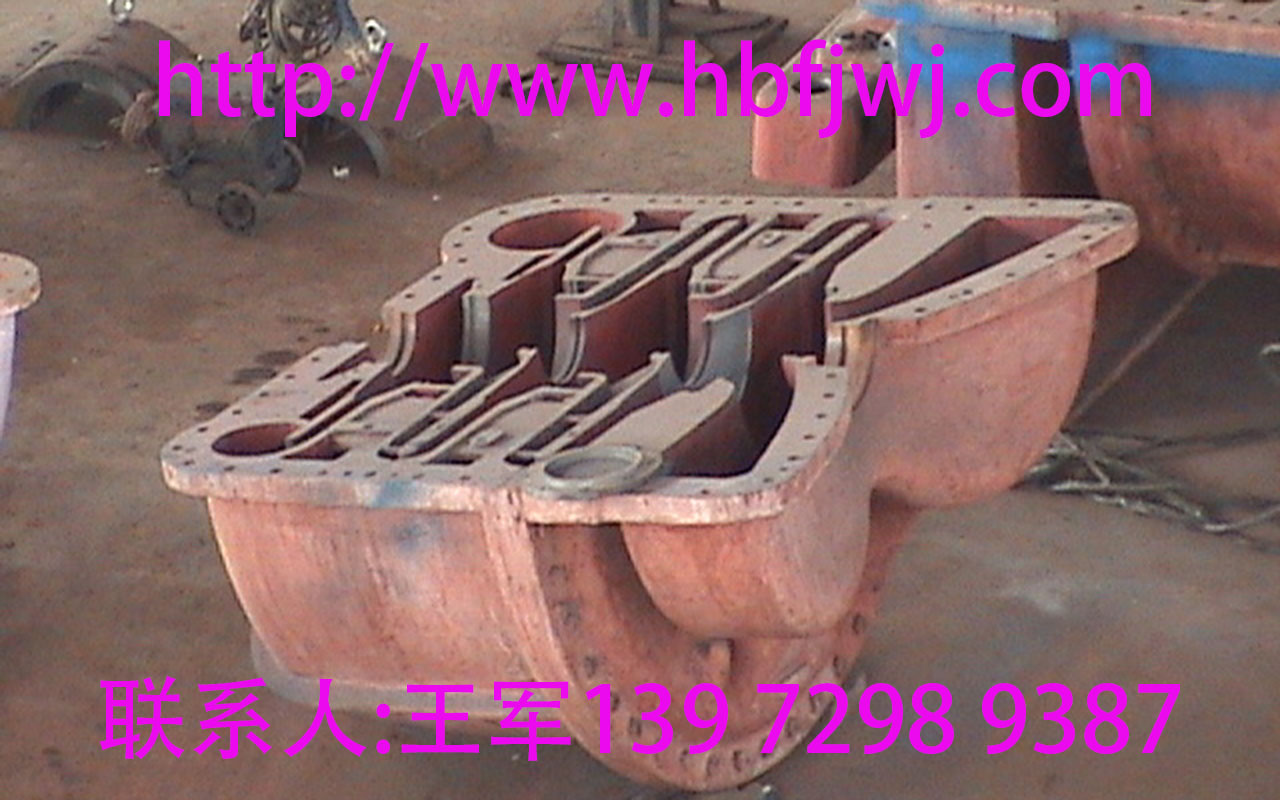

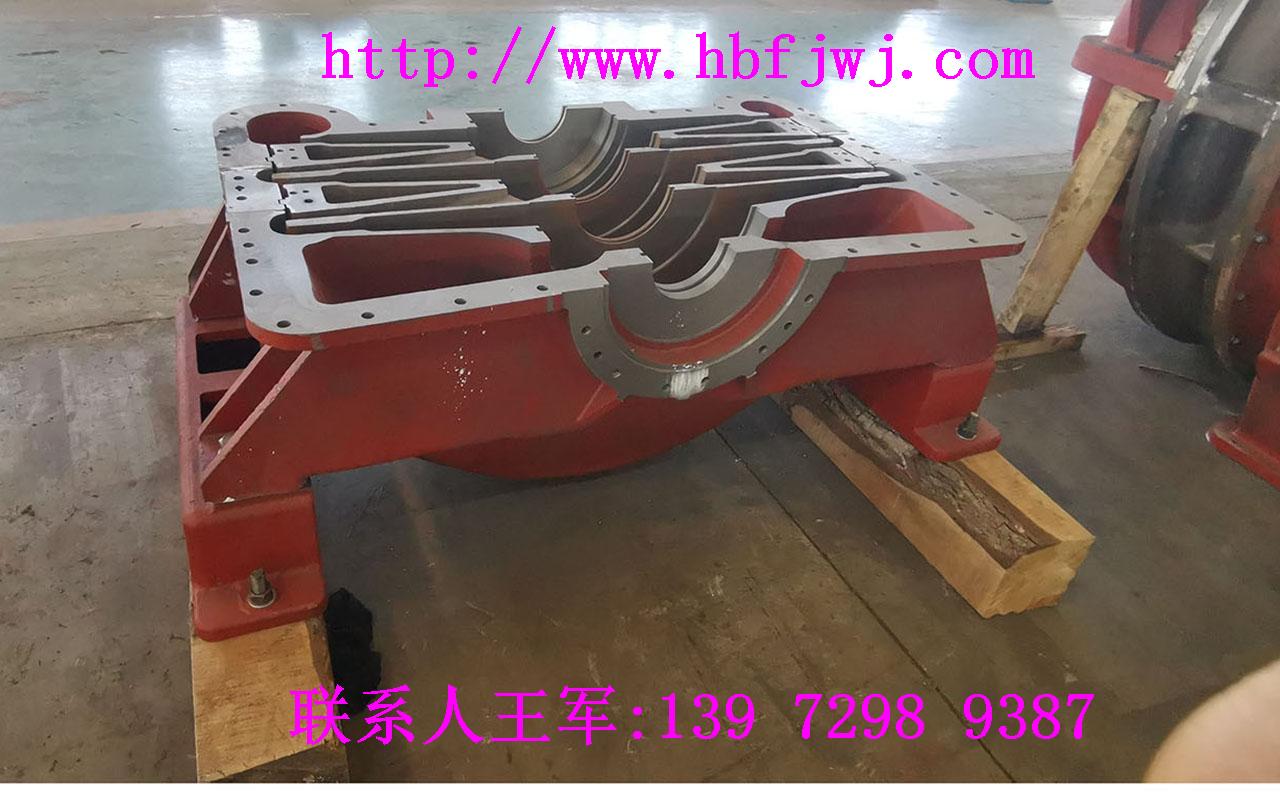

机壳（气缸）：通常为铸铁（HT250）或铸钢（ZG230-450）制成，分为水平剖分式或垂直剖分式，便于安装和检修。内部铸有隔板形成各级扩压器和回流器，引导气体流动。机壳要求有足够的强度和刚度以承受内压，并保证良好的气密性。
扩压器：位于每个叶轮出口外围的环形通道，其流通面积逐渐增大，将气体的高速动能有效地转化为静压能。其叶片型线和表面光洁度对效率影响显著。
回流器：安装在扩压器之后，引导气体以合适的角度进入下一级叶轮进口。其导流叶片的设计旨在最小化流动损失。
进气室与排气室：分别连接进、出口管路，其内部流道设计应尽可能平滑，减少进气涡流和排气阻力。
轴承系统：
支撑轴承：通常采用液体动压滑动轴承（椭圆瓦或可倾瓦轴承）或高精度滚动轴承（如SKF、FAG品牌）。滑动轴承承载能力强、阻尼性能好，适用于高速重载场合；滚动轴承摩擦小、启动阻力矩小、维护相对简便。负责支撑转子重量并保持其径向位置。
推力轴承：用于承受转子剩余的轴向推力，确保转子轴向定位准确。多采用金斯伯雷（Kingsbury）型或米切尔（Michell）型可倾瓦块推力轴承，这种轴承具有自动调心、承载均匀、可靠性高的特点。
密封系统：
级间密封和轴端密封：目的是防止气体在级间窜流和向外泄漏。常见形式有迷宫密封（非接触式，利用节流效应）、碳环密封（接触式，用于较低压力）或机械密封（用于较高压力或特殊气体）。浮选风机输送的是空气，通常采用迷宫密封，结构简单、可靠、寿命长。
润滑系统：
包括主油箱、辅助油泵、主油泵（常由主轴驱动）、油冷却器、油过滤器、安全阀及复杂的油路管道和仪表。确保向轴承和齿轮（若有）提供充足、洁净、冷却的润滑油，是风机安全运行的命脉。
调节与控制系统：
进口导叶（IGV）：安装在风机进气口，通过改变叶片角度来预旋进入叶轮的气流，从而在较大范围内高效地调节风量和压力。这是多级离心风机最常用且高效的调节方式之一。
监测仪表：包括振动传感器、温度传感器（轴承温度、油温）、压力传感器（油压、风压）等，将风机运行状态实时传送至控制系统，实现连锁保护和报警。
第四章 C220-1.37风机常见故障诊断与修理规程
风机的维修保养应遵循“预防为主，计划检修”的原则。以下针对C220-1.37风机常见的故障现象、原因分析及修理方法进行说明。
（一）日常维护与巡检要点
听：监听轴承、齿轮啮合处有无异常冲击、摩擦声。
摸：在安全前提下，触摸轴承座外壳，感觉温度是否异常升高（通常要求轴承温度不超过75℃）。
看：观察油位、油色是否正常；检查有无漏油、漏水（冷却器）；监测振动仪表显示值是否在允许范围内（通常振动速度有效值应低于4.5 mm/s）。
记：详细记录运行参数（风量、压力、电流、温度、振动等），便于趋势分析。
（二）常见故障诊断与处理
风机振动超标
可能原因：
转子不平衡：叶轮积灰、磨损不均、部件脱落或松动。这是最常见的原因。
对中不良：风机与电机联轴器对中超差。
轴承损坏：磨损、疲劳剥落、间隙过大。
基础松动或机座刚性不足。
喘振：风机在小流量工况下运行，进入不稳定工作区。
修理措施：
停机检查，清理叶轮积灰，检查叶片磨损情况，必要时进行动平衡校正。
重新精确对中，确保径向和轴向偏差在允许值内。
检查轴承游隙，更换损坏的轴承。
紧固地脚螺栓，检查基础完整性。
调整操作工况，避开喘振区，检查并修复进口导叶或放空阀等防喘振装置。
轴承温度过高
可能原因：
润滑不良：油量不足、油质劣化（含水、杂质）、油牌号不正确。
冷却不足：油冷却器结垢堵塞、冷却水量不足或水温过高。
轴承本身问题：安装不当（过紧或过松）、轴承损坏、润滑脂过量（对于滚动轴承）。
修理措施：
检查油位，取样化验油质，必要时更换新油。
清洗油冷却器，检查冷却水系统。
检查轴承安装情况，调整间隙或更换轴承。对于滚动轴承，确保润滑脂填充量适中（一般为轴承腔空间的1/2 t2/3）。
风量或压力不足
可能原因：
进口过滤器堵塞：进气阻力增大。
密封间隙过大：级间内泄漏或轴端外泄漏严重。
转速降低：电机故障或皮带传动打滑（若为皮带传动）。
叶轮磨损：效率下降。
管路系统泄漏或阻力增加。
修理措施：
清洗或更换进口过滤器。
停机检查各级迷宫密封间隙，超标则更换密封件。
检查电机电源电压、频率，检查皮带张紧度。
检查叶轮磨损情况，严重时需修复或更换。
检查出口管路、阀门及浮选槽充气器是否堵塞。
润滑油压异常
油压过低：油泵故障、滤网堵塞、油路泄漏、安全阀误动作、油温过高等。
油压过高：油温过低、油牌号粘度过大、调节阀设置不当等。
修理措施：根据具体情况，检查油泵、清洗滤网、查找漏点、调整安全阀、检查温控系统或更换合适粘度的润滑油。
（三）大修规程概要
风机运行一定时间（如24,000小时）或出现严重故障时，需进行解体大修。基本流程如下：
停机、隔离与准备：切断电源，关闭进出口阀门，排空润滑油，准备专用工具和备件。
解体：按顺序拆卸联轴器罩壳、联轴器、进出口管路、上机壳、轴承盖等。吊出转子总成。
清洗与检查：彻底清洗所有零部件。重点检查：
转子：检查主轴直线度、叶轮有无裂纹磨损、动平衡状态、平衡盘磨损情况。
密封：测量所有迷宫密封间隙，记录并对比标准值。
轴承：检查磨损、间隙，决定是否更换。
机壳与隔板：检查有无裂纹、腐蚀、冲刷痕迹。
修理与更换：对超标或损坏的零件进行修复（如补焊、车削、研磨）或直接更换。所有密封件、O型圈等易损件建议大修时一律换新。
回装与调整：按拆卸的逆顺序进行，确保各部件清洁。关键步骤：
安装转子，测量并调整转子窜量。
安装轴承，测量径向间隙和轴向间隙。
合上机壳，紧固螺栓。
精细对中。
试车：大修后必须进行试车。先点动检查转向，然后进行无负荷运行，检查振动、温度、声音。无异常后逐步加载至额定工况，全面监测各项参数，稳定运行一段时间后方可投入正式运行。
结论
C220-1.37型多级离心鼓风机作为浮选工艺的“肺脏”，其稳定、高效运行是保障选矿技术经济指标的基础。深入理解其型号含义、掌握其核心配件的结构与功能，并建立起系统性的故障诊断与维修保养体系，对于风机技术人员和设备管理人员至关重要。通过科学的日常维护、精准的故障判断和规范的修理作业，可以最大限度地延长风机寿命，降低故障停机时间，节约能源消耗，从而为选矿厂创造持续稳定的经济效益。在面对具体问题时，务必结合设备说明书、历史运行记录和现场实际情况进行综合分析，必要时寻求专业厂家的技术支持。
