C(M)290-1.15-1.03多级离心风机技术解析与应用

作者：王军（13972989387）

关键词：C(M)290-1.15-1.03多级离心风机、风机配件解析、工业气体输送、污水处理曝气、高压风机应用
引言
离心风机作为工业领域的核心设备，其性能与可靠性直接关系到生产系统的稳定运行。在众多风机型号中，C系列多级离心风机以其独特的结构设计和广泛的应用领域备受关注。本文将重点围绕C(M)290-1.15-1.03滚动风机型号展开详细探讨，从基础原理到实际应用，全面解析该型号的技术特点和使用范围，并对关键配件进行深入分析。
一、离心风机基础概述
离心风机是基于动能转换为势能原理工作的流体机械。其核心部件包括叶轮、机壳、进风口、出风口和传动组。当电机驱动叶轮旋转时，气体从进风口轴向进入，在叶轮叶片的作用下获得能量，随后沿径向排出至机壳，最终通过出风口送入系统。多级离心风机通过串联多个叶轮的方式，实现了更高的压力输出，适用于对风压要求较高的工业场景。
离心风机根据压力等级可分为低压（<1kPa）、中压（1-3kPa）和高压（>3kPa）三类；根据结构形式则可分为单级和多级两种。C系列多级离心风机属于高压风机范畴，其独特的结构设计使其在保持较高效率的同时，能够提供稳定的压力输出。
二、C(M)290-1.15-1.03型号技术解析
1. 型号命名规则解读
以C(M)290-1.15-1.03为例，该型号包含了丰富的信息：
"C"代表系列代号，表示多级离心风机
"(M)"表示采用滚动轴承结构
"290"表示额定流量为290m³/min
"1.15"表示出风口绝对压力为1.15个大气压
"1.03"表示进风口绝对压力为1.03个大气压
这种命名规则与行业标准一致，使用户能够快速了解风机的基本性能参数。相比其他系列风机，如"D320"型高速高压风机流量320m³/min，"AI420"型单级悬臂风机流量420m³/min，C系列在中等流量范围内提供了更优的压力特性。
2. 性能特点与技术参数
C(M)290-1.15-1.03风机具有以下突出特点：
流量特性：290m³/min的流量设计使其在中等流量应用中表现优异
压力性能：出风口压力1.15个大气压，进风口压力1.03个大气压，压比达到1.116
效率指标：采用多级设计，等熵效率可达78-82%
转速范围：根据具体配置，工作转速通常在2950-3600rpm之间
与类似产品对比，该型号在能效比和稳定性方面具有明显优势。例如，相比"S840"型单级高速双支撑风机，C系列多级设计在相同压比下具有更高的效率；而与"AII1240"型单级双支撑风机相比，则在中等流量范围内提供了更好的压力特性。

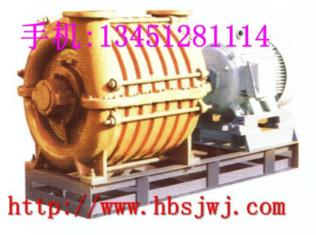

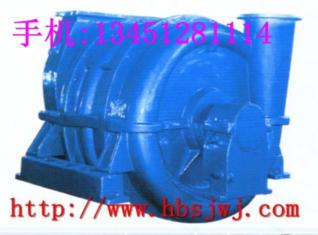

3. 结构特点分析
C(M)290-1.15-1.03采用多级串联结构，主要包括：
叶轮系统：采用后向叶片设计，每个叶轮均经过动平衡校正
机壳设计：水平剖分式结构，便于维护和检修
密封系统：采用迷宫密封与碳环密封组合，确保气体泄漏量最小化
轴承配置：滚动轴承设计，配有强制润滑系统
三、应用范围与工况要求
1. 适用气体介质
该型号风机可输送多种工业气体，包括：
空气、二氧化碳（CO₂）、氮气（N₂）
氧气（O₂）、氦气（He）、氖气（Ne）
氩气（Ar）、氢气（H₂）
各种无毒工业混合气体
需要注意的是，输送不同气体时需对风机配置进行相应调整。特别是输送氢气等低分子量气体时，需要重新计算性能曲线并调整密封系统。
2. 主要应用领域
污水处理曝气供氧
在污水处理领域，C(M)290-1.15-1.03风机为曝气系统提供所需氧气。其稳定的压力输出确保了曝气效果的均匀性，而多级设计提供了足够的压力以克服水深阻力。典型应用中，该型号可满足日处理量5-10万吨污水处理厂的需求。
冶金工业高炉鼓风
在高炉炼铁过程中，该风机为高炉提供所需空气。1.15个大气压的出风压力能够满足中小型高炉的工艺要求。值得注意的是，冶金应用中对风机的可靠性要求极高，任何停机都可能造成重大经济损失。
化工生产气体输送
在化工行业中，该型号用于各种工艺气体的输送。其良好的密封性能确保了有毒或贵重气体不会泄漏，而耐腐蚀材料选择则保证了设备在恶劣工况下的使用寿命。
电力行业烟气脱硫
在电厂脱硫系统中，该风机用于氧化空气的供应。其能够提供足够的压力将空气注入吸收塔底部，确保二氧化硫的充分氧化和石膏的生成。
其他应用
还包括浮选洗煤选矿、水泥窑通风等领域。在选矿应用中，如型号"C350-1.14/0.987"所展示的，类似结构的风机被广泛用于造气炉鼓风，其流量和压力参数与工艺要求高度匹配。
四、风机配件详细解析
1. 核心部件分析
叶轮系统
采用高强度合金钢制造，经过精密加工和动平衡测试。每个叶轮都采用后向弯曲叶片设计，这种设计虽然制造成本较高，但提供了更平坦的性能曲线和更高的效率。叶轮与轴的连接采用过盈配合加键连接的双重保障。
轴承总成
滚动轴承配置包括：
径向轴承：双列调心滚子轴承，可承受重大径向负荷
止推轴承：双向角接触球轴承，承受轴向推力
润滑系统：强制油润滑，配备油泵、冷却器和过滤器
密封装置
采用组合式密封设计：
迷宫密封：作为主要密封，减少气体泄漏
碳环密封：作为辅助密封，确保有害气体不泄漏
氮气密封系统：对于特殊气体，可选配氮气阻封系统
2. 辅助系统详解
润滑系统
包括主油泵、辅助油泵、油冷却器、油过滤器和油箱。油压要求维持在0.15-0.25MPa之间，油温控制在35-45℃范围内。系统配备多重保护装置，确保轴承在任何工况下都能得到充分润滑。
冷却系统
根据气体性质和温升要求，可配置中间冷却器。冷却器采用管壳式设计，冷却水走管程，气体走壳程。对于高温应用，还可选择特殊材质的冷却管。
监测与控制系统
完整的监测系统包括：
振动监测：非接触式振动传感器，实时监测轴承振动
温度监测：轴承温度、润滑油温度、气体温度多点监测
压力监测：进出口压力、油压、水压等参数监测
五、选型与维护要点
1. 选型 considerations
在选择C(M)290-1.15-1.03风机时，需考虑以下因素：
气体性质：密度、湿度、腐蚀性等
系统阻力：管网阻力计算需准确
环境条件：安装地点的海拔、环境温度
运行制度：连续运行或间歇运行
建议采用性能曲线匹配法进行选型，确保风机在高效区运行。同时要考虑一定的余量，通常流量余量取10%，压力余量取15%。
2. 安装与调试
安装过程中要特别注意：
基础要求：混凝土基础需有足够的强度和稳定性
对中精度：电机与风机对中误差不超过0.05mm
管道连接：进出口管道要设置适当的支撑，避免外力传到机壳
调试过程应遵循循序渐进的原则，从空载试车到负载试车逐步进行。首次启动后需检查振动、温度、噪声等参数，确保所有指标在允许范围内。
3. 维护保养策略
日常维护
每小时记录一次运行参数
检查润滑油位和油质
监听运行声音，发现异常及时处理
定期维护
每月检查密封磨损情况
每季度清洗润滑油系统
每年进行全面检查和预防性维修
大修周期
通常每运行24000-30000小时或每3年进行一次大修，包括：
全面解体检查
叶轮无损检测
轴承更换
密封系统更新
六、故障分析与处理
常见故障包括振动超标、轴承温度高、性能下降等。振动超标可能由转子不平衡、对中不良或基础松动引起；轴承温度高通常与润滑不良或冷却不足有关；性能下降则可能是密封磨损或叶轮腐蚀造成的。
针对这些故障，需要建立系统的诊断流程，从现象到本质逐步排查。现代状态监测技术的应用可以提前发现潜在故障，避免意外停机。
七、技术发展趋势
随着工业4.0的推进，离心风机技术也在向智能化方向发展：
智能控制：基于物联网的远程监控和故障预警
节能技术：变频驱动与叶轮优化相结合
材料创新：复合材料、表面处理技术的应用
设计优化：CFD辅助设计提升效率
C系列风机也在这些方面进行着持续改进，未来版本将集成更多智能元素，为用户提供更高效、更可靠的服务。
结语
C(M)290-1.15-1.03多级离心风机作为工业领域的重要设备，其优异性能和广泛适用性已得到实践验证。通过深入了解其技术特点、应用范围和配件组成，用户可以更好地发挥设备潜力，为生产系统提供可靠保障。随着技术的不断进步，这类风机将在效率、可靠性和智能化方面持续提升，为工业发展做出更大贡献。
