Y4-73№20D离心引风机技术解析与应用

作者：王军（13972989387）

关键词：离心引风机、Y4-73№20D、风机选型、工业气体输送、风机配件、压力参数

引言
离心风机作为工业领域的核心气体输送设备，其性能与选型直接影响到生产系统的效率与稳定性。本文以Y4-73№20D离心引风机为例，深入解析其型号含义、使用范围及核心配件，并结合实际工业场景探讨其应用特性。

一、风机型号解析：Y4-73№20D
1. 型号命名规则
Y：代表引风机系列，专用于输送高温、腐蚀性气体或粉尘混合物。
4-73：表示风机的压力系数为0.4，比转速为73，属于中低压、高效率风机类型。
№20：风机叶轮直径为20分米（即2000mm），反映风机的尺寸和风量范围。
D：传动方式为悬臂支撑，电机通过联轴器直接驱动叶轮。
2. 性能参数示例
以Y4-73№20D为例，其典型工况参数如下：
流量：可达180,000–250,000 m³/h（根据系统阻力调整）；
全压：2.5–3.5 kPa；
介质温度：≤250℃（需特殊涂层或冷却系统）；
主轴转速：960 r/min（低速设计保障稳定性）。

二、使用范围与适用场景
1. 气体输送类型
Y4-73系列引风机可处理多种工业气体，包括：
腐蚀性气体：如燃煤电厂的SO₂烟气（需防腐涂层）；
高温气体：冶金高炉废气、水泥窑尾气；
惰性气体：N₂、Ar等化工循环气体；
特殊介质：氢气（需防爆设计）、氧气（禁油处理）。
2. 典型应用领域
电力行业：锅炉烟气引风、脱硫系统增压；
冶金工业：高炉鼓风、烧结烟气回收；
化工生产：反应气体循环、废气处理；
环保领域：污水处理曝气、挥发性有机物（VOC）排放控制。
3. 选型注意事项
介质特性：含尘量高时需加装耐磨衬板或叶片防磨设计；
温度适应性：超过150℃需选用耐高温轴承及冷却结构；
防爆要求：输送氢气、甲烷等气体时需符合ATEX或GB防爆标准。

三、风机配件解析
1. 核心组件功能说明

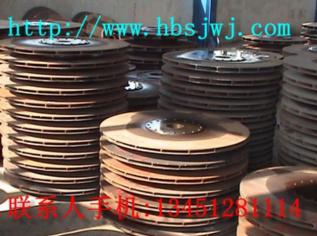

叶轮：
采用后向弯曲叶片设计，效率可达85%以上。材质通常为Q345B（普通工况）或316L不锈钢（腐蚀性介质）。
机壳：
双层钢板结构，中间填充隔音材料，降低噪声至85 dB以下。进风口配备导流板优化气流分布。
主轴与轴承：
45钢调质处理，支撑方案采用双列调心滚子轴承（适应热膨胀），标配润滑油冷却系统。
密封系统：
迷宫密封+填料密封组合，防止气体泄漏及粉尘侵入轴承箱。
2. 配套系统要求
电机选型：
需匹配Y系列防爆电机（如YB3-355L-6），功率范围220–355 kW，IP54防护等级。
减振基础：
混凝土基础需满足1.5倍风机重量荷载，并加装橡胶减振垫。
控制系统：
建议配套变频器（VVVF）实现风量无级调节，节能率可达20–30%。

四、型号对比与行业应用案例
1. 与其他系列风机对比
型号系列流量范围 (m³/min) 压力特性典型应用场景
Y4-73№20D 3000–4200 中低压电厂烟气引风
C230（多级） 230 高压化工气体增压
AI420（悬臂） 420 中压污水处理曝气
S840（高速） 840 高压高炉鼓风
2. 案例：水泥厂窑尾引风系统
需求：处理温度200℃、含尘浓度50 g/m³的窑尾废气；
配置：Y4-73№20D加装耐磨陶瓷衬板，叶轮表面喷涂碳化钨涂层；
效果：连续运行12,000小时无大修，系统效率提升18%。

五、维护与故障预防
1. 常见故障及处理
振动超标：原因多为叶轮积灰或动平衡失效，需定期清洗并做现场动平衡校正；
轴承过热：检查润滑油清洁度及冷却水路堵塞情况；
风量下降：排查进风口堵塞或密封泄漏。
2. 生命周期管理
每日点检：监听异响、检测轴承温度；
季度维护：清洗叶轮、更换润滑油；
大修周期：每3–5年全面拆解，更换易损件（密封、轴承）。

结语
Y4-73№20D离心引风机凭借其适应性广、效率高及可靠性强的特点，已成为工业气体输送领域的标杆产品。正确选型、合理配套及科学维护是保障其长期稳定运行的关键。未来，随着智能控制与材料技术的进步，离心风机将进一步向高效化、低噪化及智能化方向发展。
