多级离心鼓风机D1000-3.0风机性能、配件及修理解析

作者：王军（139-7298-9387）

关键词：多级离心鼓风机、D1000-3.0、性能曲线、叶轮、隔板、转子动平衡、风机检修

引言

在工业领域，特别是污水处理、冶炼化工、物料输送等流程工业中，离心风机是不可或缺的核心动力设备。其中，多级离心鼓风机以其能够提供稳定、高压气体介质的显著特点，占据了高压送风应用的主导地位。本文将以我公司生产的典型型号D1000-3.0多级离心鼓风机为例，结合风机技术基础理论，深入剖析其性能参数、核心配件结构以及关键维修要点，旨在为同行技术人员提供一份详实的参考。

第一章：离心风机基础与D1000-3.0性能解码

要理解D1000-3.0的性能，首先需掌握离心风机的基本工作原理。离心风机的工作原理基于牛顿第二定律和能量守恒定律。当电机驱动风机主轴及安装在主轴上的叶轮高速旋转时，叶轮内的气体介质在叶片的作用下随之旋转，获得动能（速度能）和少量压力能。随后，这部分气体在离开叶轮进入截面积逐渐扩大的蜗壳或扩压器时，流速降低，根据伯努利方程，气体的动能将有效地转化为我们所需要的静压能，从而实现气体的输送和增压。

1.1 D1000-3.0型号释义与核心性能参数分析

型号D1000-3.0通常可解读为：

D：代表鼓风机（Draft Fan或Blower）。 1000：代表风机在设计点工况下的进口容积流量，单位为立方米每分钟（m³/min）。这是一个非常关键的参数，直接决定了风机的处理能力。 3.0：可能代表叶轮的级数或特定的设计序列号。结合其高达20000mmH2O的出风口升压，可以明确这是一台三级叶轮串联的高压鼓风机。

下面我们结合您提供的参数进行性能解析：

输送介质与进口条件：介质为空气，进口温度25℃，密度1.14kg/m³，进口压力为1Kgf/cm²（约0.1MPa绝压）。这些参数是风机性能计算的基准。气体的密度与温度和压力密切相关，直接影响风机的压升能力和轴功率。密度越大，在相同转速和流量下，风机产生的压升和所需的功率就越大。 流量（1000 m³/min）：这是风机的进口容积流量，是风机选型的首要参数。它意味着该风机每分钟能吸入并排出1000立方米的空气（在进口状态下）。 压力参数：
进风口压力（1Kgf/cm²）：此为绝对压力，表明风机是从一个微正压的环境下吸气。 出风口升压（20000 mmH2O）：这是风机核心的性能指标，代表风机对气体增加的静压值。20000mmH2O约等于0.2MPa（因为1mH2O≈9.8KPa），即200KPa。这是一个非常高的压力，是多级叶轮串联增压的典型结果。风机的全压等于出口全压与进口全压之差，在此类高压风机中，静压升是全压的主要组成部分。
功率与效率：
轴功率（3000 KW）：这是风机主轴从电机上实际获得的功率。轴功率的计算公式可以简化为：轴功率 约等于 （质量流量 × 全压升） / （风机全压效率 × 机械传动效率）。其中，质量流量 = 容积流量 × 介质密度。 配套电机功率（3200 KW）：电机功率略大于风机轴功率，这是为了留有一定的安全裕量，以应对工况波动和确保电机长期稳定运行。电机为2极，转速接近3000r/min，而风机转速高达6397r/min，这表明风机与电机之间必然配备了增速齿轮箱，这是实现高转速、高压力的关键传动部件。
转速（6397 r/min）：极高的转速是多级离心鼓风机实现高压力、保持结构紧凑的核心。根据离心风机的基本定律—压力比与叶轮圆周速度的平方成正比，高转速意味着叶轮外缘的线速度极高，对叶轮材料的强度提出了苛刻的要求。

1.2性能曲线理解

虽然本文不输出图表，但我们可以用语言描述D1000-3.0的性能曲线特征。其性能曲线通常包括全压-流量曲线、功率-流量曲线和效率-流量曲线。

全压-流量曲线：是一条从左至右向下倾斜的曲线。意味着在转速恒定的情况下，流量增大，风机所能提供的全压会逐渐降低。20000mmH2O的升压是其设计工况点（流量1000m³/min）对应的压力值。 功率-流量曲线：是一条从左至右向上攀升的曲线。表明风机的轴功率随着流量的增加而增加。在接近小流量区域（喘振区）时，功率可能略有下降，但在正常工作区间，功率随流量增大是主要趋势。这解释了为何风机启动时需关闭进气阀（低流量启动），以降低启动电流，保护电机。 效率-流量曲线：是一条抛物线状的曲线，存在一个最高效率点。D1000-3.0的设计点（1000m³/min, 20000mmH2O）应尽可能靠近这个最高效率点，以保证风机在经济节能的状态下运行。

第二章：D1000-3.0核心配件解析

一台多级离心鼓风机是精密部件的集合体。D1000-3.0作为高压设备，其配件设计和制造质量直接决定了性能、效率和寿命。

2.1 转子总成
这是风机的心脏，是高速旋转的核心部件。主要包括：

主轴：采用高强度合金钢（如40CrNiMoA）整体锻制，经过严格的热处理和精加工，确保在高转速下具有极高的强度和刚度，以及良好的动平衡性能。 叶轮：是能量转换的核心。D1000-3.0拥有三级叶轮。每级叶轮都采用高强度铝合金或钛合金等轻质高强材料，通过五轴数控机床精密铣制而成，多为后向或径向型叶片，以适应高压头需求。每个叶轮与主轴的配合采用过盈配合加键连接，确保扭矩可靠传递。叶轮的型线、表面光洁度对效率有极大影响。 平衡盘：由于多级叶轮串联会产生显著的轴向推力，平衡盘的作用就是利用压差产生一个反向的推力，用以平衡大部分轴向力，保护推力轴承。其间隙控制至关重要。 联轴器：用于连接风机主轴和齿轮箱输出轴，通常采用高精度的膜片式联轴器，可以补偿微小的对中误差，并传递巨大的扭矩。

2.2 静止部件

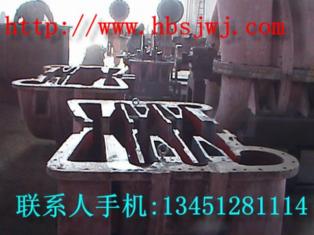

机壳（气缸）：通常为铸铁或铸钢件，水平剖分式结构，便于安装和检修。它承受着内部的高压，设计有进气道和出气道。 隔板与扩压器：位于各级叶轮之间。每级叶轮出口都配有隔板，其上安装有扩压器和回流器。扩压器将叶轮出口气体的动能转化为静压；回流器则引导气体以最佳角度进入下一级叶轮进口。隔板通常由铸铁制成，流道表面要求光滑以减小损失。 密封系统：为防止高压气体泄漏和级间窜气，密封系统至关重要。
级间密封：通常采用迷宫密封，利用一系列节流齿隙来减小泄漏。 轴端密封：防止气体沿主轴向外泄漏。根据介质和压力，可能采用迷宫密封、碳环密封或干气密封。
轴承系统：
支撑轴承：采用高精度的滑动轴承（椭圆瓦或可倾瓦轴承），利用油膜支撑转子，具有优异的减振性和稳定性，适合高转速工况。 推力轴承：用于承受平衡盘未能完全平衡的剩余轴向推力，确保转子轴向定位准确。

2.3 辅助系统

润滑系统：独立的强制润滑油站，为轴承和齿轮箱提供压力、流量、温度合格的润滑油，并配有冷却器和过滤器。 冷却系统：可能包括中间冷却器（若为中间冷却型），用于降低级间气体温度，提高效率；以及润滑油冷却器。 监测控制系统：配备振动、温度、压力传感器，实时监控风机运行状态，确保安全。

第三章：风机修理关键技术与实践解析

对D1000-3.0这类高价值设备，科学的维修是保障其长周期安全运行的关键。维修可分为预防性维修和故障后维修。

3.1 常见故障现象与原因分析

振动超标：这是最常见的故障。
原因：转子动平衡破坏（叶轮结垢、磨损、叶片断裂）；轴承磨损或巴氏合金脱落；对中不良；地脚螺栓松动；喘振；轴弯曲等。
轴承温度高：
原因：润滑油油质不合格（粘度、清洁度）；油路堵塞或油量不足；轴承间隙不当；轴承磨损；安装不当。
性能下降（压力、流量不足）：
原因：转速降低（如皮带打滑，但D1000-3.0为齿轮箱直联，需检查齿轮箱）；密封间隙磨损过大，内泄漏严重；进口过滤器堵塞；叶轮腐蚀或磨损严重。
异常噪音：
原因：喘振声（吼叫声）；轴承损坏（冲击声）；转动部件与静止部件摩擦（刮擦声）。

3.2 核心修理工艺解析

1. 转子动平衡校正
这是风机修理中最精密、最重要的环节。D1000-3.0的转子属于高速刚性转子，但其工作转速接近一阶临界转速，对平衡精度要求极高。

工艺要点：必须在高精度的动平衡机上进行。遵循“低速找静平衡，高速找动平衡”的原则。校正时，先在校正面上试加配重，测量其影响系数，然后计算出应加（或应去）的质量和相位。校正方法可以是去重（钻孔）或加重（加平衡块、螺钉）。最终剩余不平衡量需达到G2.5或更高的平衡等级标准。

2. 滑动轴承的检修与刮研

检修：检查轴承衬巴氏合金有无裂纹、剥落、磨损、腐蚀。用压铅法或专用工具测量轴承间隙和瓦背过盈量。 刮研：若更换新瓦或旧瓦接触不良，需进行刮研。目的是使轴瓦与轴颈的接触面积达到75%以上，且接触点均匀分布。这是一个经验性极强的技术，需要技术工人反复涂红丹粉、盘车、观察接触斑点、然后用刮刀精细修刮，直到符合标准。

3. 密封间隙的测量与调整
迷宫密封的径向和轴向间隙是影响风机效率的关键参数。间隙过大，泄漏严重，效率下降；间隙过小，易发生摩擦。

测量：大修时，使用塞尺测量各级密封的径向间隙。采用压铅法或推轴法测量轴向间隙。 调整：通过调整隔板的垫片厚度或更换密封齿来保证设计间隙值。标准通常要求间隙值在设备技术文件规定的范围内。

4. 对中找正
风机-齿轮箱-电机三者轴线的对中是保证平稳运行、避免振动和轴承损坏的基础。

方法：通常使用双表法（径向和轴向百分表）或现代激光对中仪。激光对中仪精度高、效率高。找正时，以齿轮箱为基准，分别调整风机和电机的位置，使冷态下的对中曲线符合要求，并补偿机组运行中热膨胀带来的影响。

3.3 大修流程概要

停机、隔离、置换：安全第一，办理作业票，切断电源，隔离气路、油路，进行气体置换。 解体：按顺序拆卸联轴器、轴承盖、轴承、密封、隔板，最后吊出转子。每一步都要做好标记和记录。 清洗、检查、测量：对所有零件进行彻底清洗，然后进行无损探伤（如磁粉探伤叶轮、超声波探伤主轴）和尺寸精度测量。 修理/更换：根据检查结果，对损坏或超差的零件进行修复（如喷涂、刷镀）或更换。 回装：按解体的逆顺序进行，严格保证各部件的清洁度、配合间隙和对中数据。 单机试车与联动试车：先点动，确认转向无误。然后进行空载试车，监测振动、温度、噪声。一切正常后，逐步加载至额定工况进行性能测试。

结语

D1000-3.0多级离心鼓风机是现代工业技术的结晶，其高效稳定的运行依赖于对基础理论的深刻理解、对核心配件性能的精准把握以及对维修工艺的精益求精。作为风机技术人员，我们不仅要能操作它，更要能读懂它、维护它、修复它。希望通过本文的阐述，能为各位同行在应对此类高参数风机的技术挑战时提供一些有益的思路和参考。风机技术博大精深，唯有不断学习与实践，方能游刃有余。
